модель 2014 года
- Модель TRV 500
- Код модели TRV 500 RED [A2014TBK4CUSR]

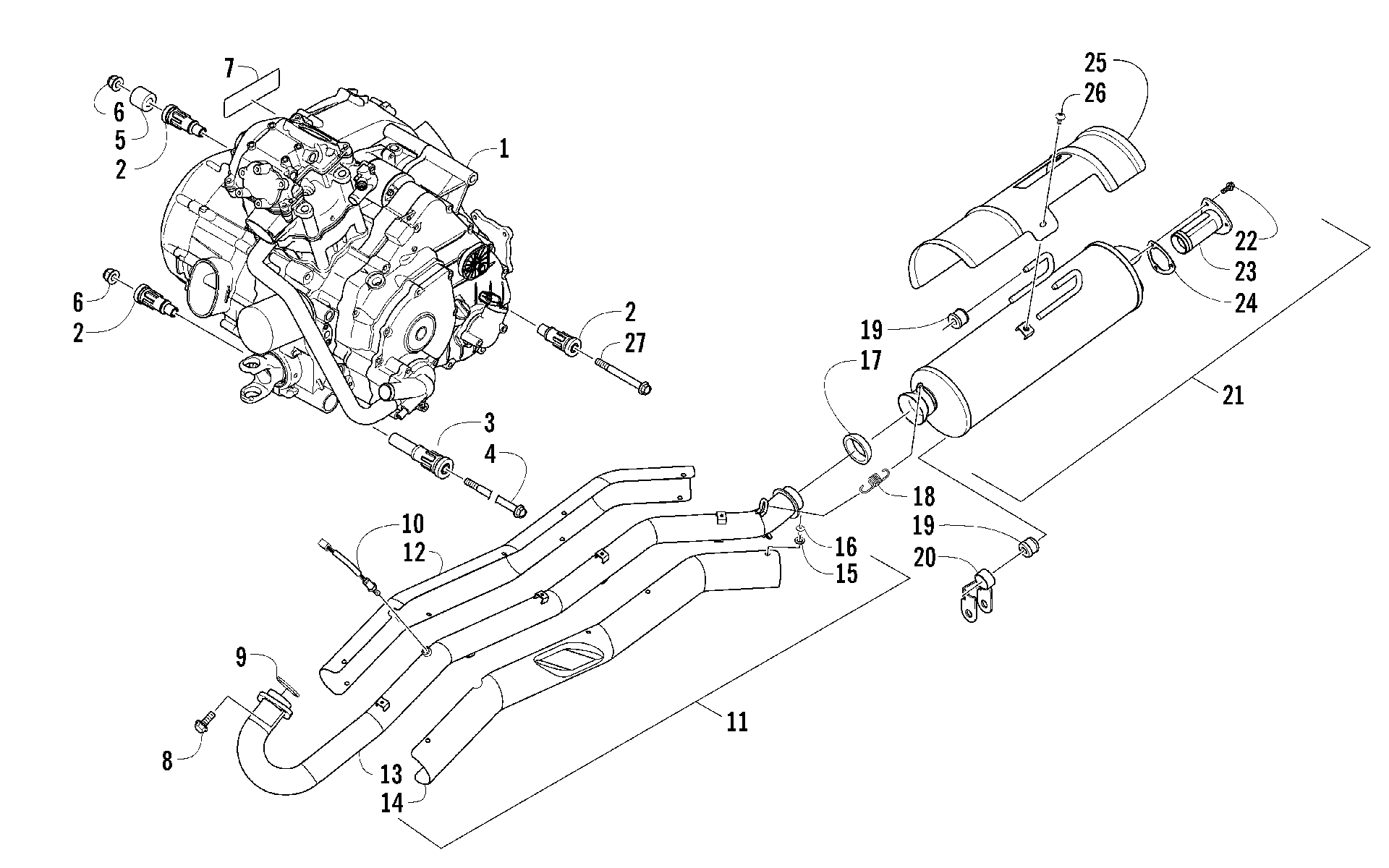

Схема двигателя AND EXHAUST [100069] для TRV 500 RED [A2014TBK4CUSR]
Схема
Детали
![Двигатель AND EXHAUST [100069]](/upload/schemas/63348274c8ea67.93684122.gif)
Номер
Наименование детали
Цена
1
KD PACK,ENGINE-ATV/TRV 450 (PIG) (inc. 2-3) art. 3313-878
По запросу
2
MOUNT, RUBBER ENG art. 0801-188
По запросу
3
LONG RUB.BUSH,ENG HANGER art. 0801-189
По запросу
4
SCREW,CAP-HFH M10X1.25X215 CL10.9 Z&Y art. 0423-405
По запросу
5
SPACER,ENGINE MOUNT art. 0408-020
По запросу
6
Гайка Arctic Cat art. 8428-002
от 310 ₽
7
Decal, Warning art. 0411-426
По запросу
8
Болт Arctic Cat art. 8408-820
от 110 ₽
9
Прокладка выпускного коллектора Arctic Cat art. 3313-743
По запросу
10
Sensor, Oxygen(replaces 0630-302) art. 0430-135
от 5 395 ₽
11
PIPE,EXHAUST-ASSEMBLY (inc. 12-16) art. 0512-627
По запросу
12
SHIELD,HEAT-PIPE-INNER art. 0412-691
По запросу
13
Pipe, Exhaust art. 0512-628
По запросу
14
SHIELD,HEAT-PIPE-OUTER art. 0412-692
По запросу
15
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
16
Rivet art. 8061-486
По запросу
17
Прокладка глушителя Arctic Cat art. 0412-375
от 980 ₽
18
Пружина Arctic Cat art. 0612-668
от 683 ₽
19
Втулка крепежа глушителя Arctic Cat art. 0412-577
По запросу
20
CHANNEL,MUFFLER SUPPORT-BLACK art. 1506-732
По запросу
21
Глушитель Arctic Cat art. 0512-355
от 24 740 ₽
22
Screw, Cap art. 8408-616
По запросу
23
SPARK ARRESTER-ASSEMBLY art. 0512-219
По запросу
24
GASKET,SPARK ARRESTER art. 0412-313
По запросу
25
Термозащитный экран глушителя Arctic Cat art. 0412-373
По запросу
26
Screw, Machine art. 8477-610
По запросу
27
SCREW,CAP-HFH M10X1.25X190 CL10.9 Z&Y art. 0423-451
По запросу
