модель 2015 года
- Модель TRV 1000
- Код модели TRV LTD BLUE [A2015TCW1PUSD]

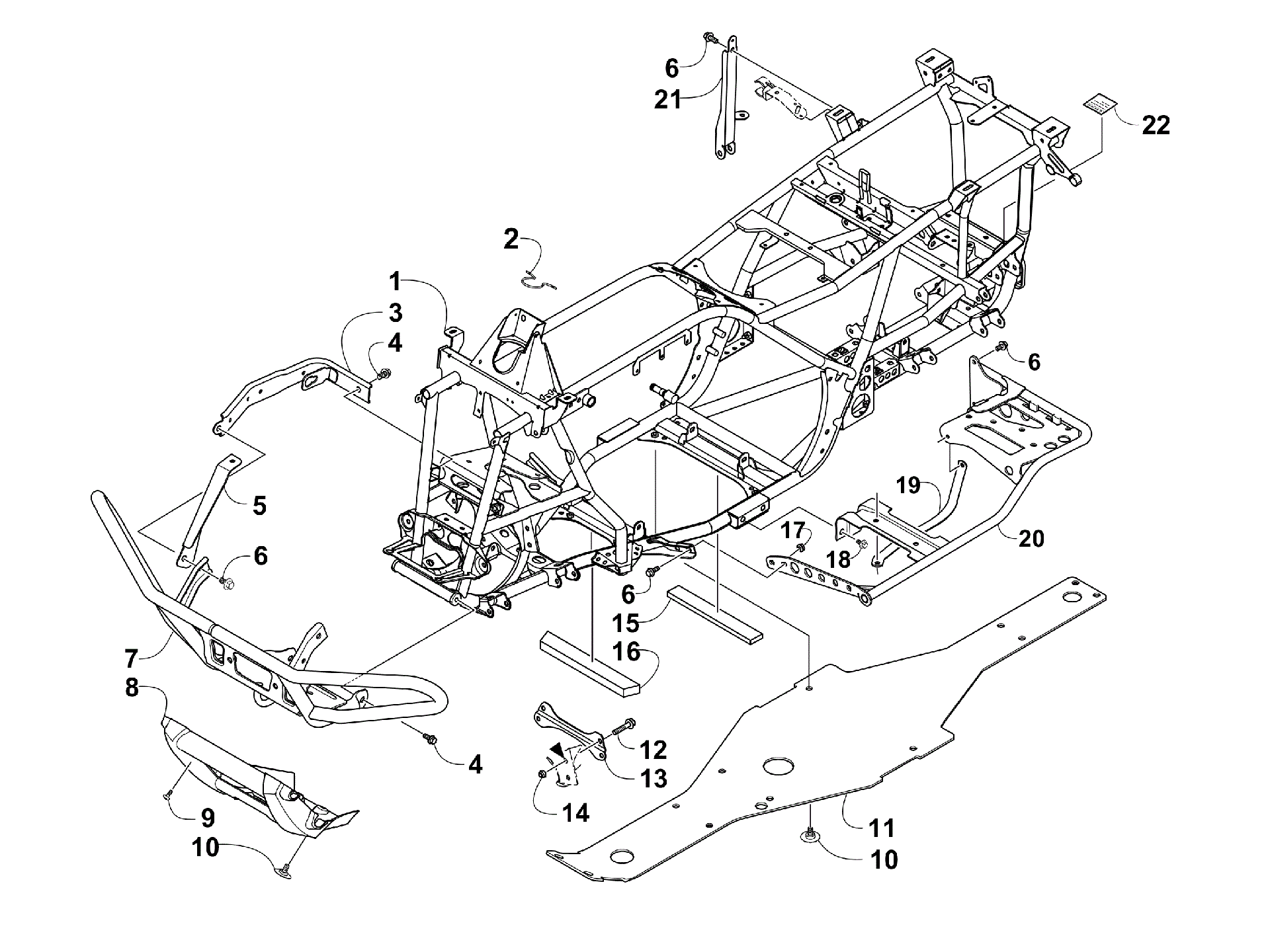

Схема рамы AND RELATED PARTS [300349] для TRV LTD BLUE [A2015TCW1PUSD]
Схема
Детали
![Рама AND RELATED PARTS [300349]](/upload/schemas/63345ca4db6228.66927700.gif)
Номер
Наименование детали
Цена
1
FRAME,MAIN-PTD BLK (TRV H2 GT)(replaces 4506-821) art. 8506-250
По запросу
2
CLIP,WIRE HARNESS art. 2416-401
По запросу
3
Channel, Bumper Mounting - Right art. 2506-813
По запросу
3
CHANNEL,BUMPER MOUNTING-BLACK art. 2506-285
По запросу
4
Болт Arctic Cat art. 8409-020
от 110 ₽
5
Кронштейн переднего бампера левый Arctic Cat art. 1506-563
от 1 810 ₽
5
Кронштейн переднего бампера правый Arctic Cat art. 1506-562
от 1 910 ₽
6
Болт Arctic Cat art. 8408-816
от 110 ₽
7
Бампер передний Arctic Cat art. 1506-855
от 17 850 ₽
8
Fascia, Bumper - Front art. 1406-360
от 2 490 ₽
9
Болт Arctic Cat art. 0423-419
По запросу
10
Винт Arctic Cat art. 0423-101
от 263 ₽
11
PANEL,BELLY art. 2406-718
По запросу
12
Screw, Cap art. 8409-025
По запросу
13
Пластина передних рычагов Arctic Cat art. 2516-852
По запросу
14
Гайка Arctic Cat art. 0423-744
от 263 ₽
15
PAD,BATTERY-TOP RR art. 0406-289
По запросу
16
FOAM,FRAME art. 2506-701
По запросу
17
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
18
Болт Arctic Cat art. 8409-016
от 221 ₽
19
STRAP,FOOTREST SUPPORT-LH art. 2406-789
По запросу
19
STRAP,FOOTREST SUPPORT-RH art. 2406-788
По запросу
20
FOOTREST,RH-WELDMENT (TCTRV) art. 2506-776
По запросу
20
Каркас левой подножки Arctic Cat art. 1506-849
от 12 485 ₽
21
BRACKET,FUEL TANK-BLACK art. 2506-447
По запросу
22
DECAL,WARNING-TOWING-1050 LB art. 4411-550
По запросу
