модель 2015 года
- Модель TRV 1000
- Код модели TRV LTD BLUE [A2015TCW1PUSD]

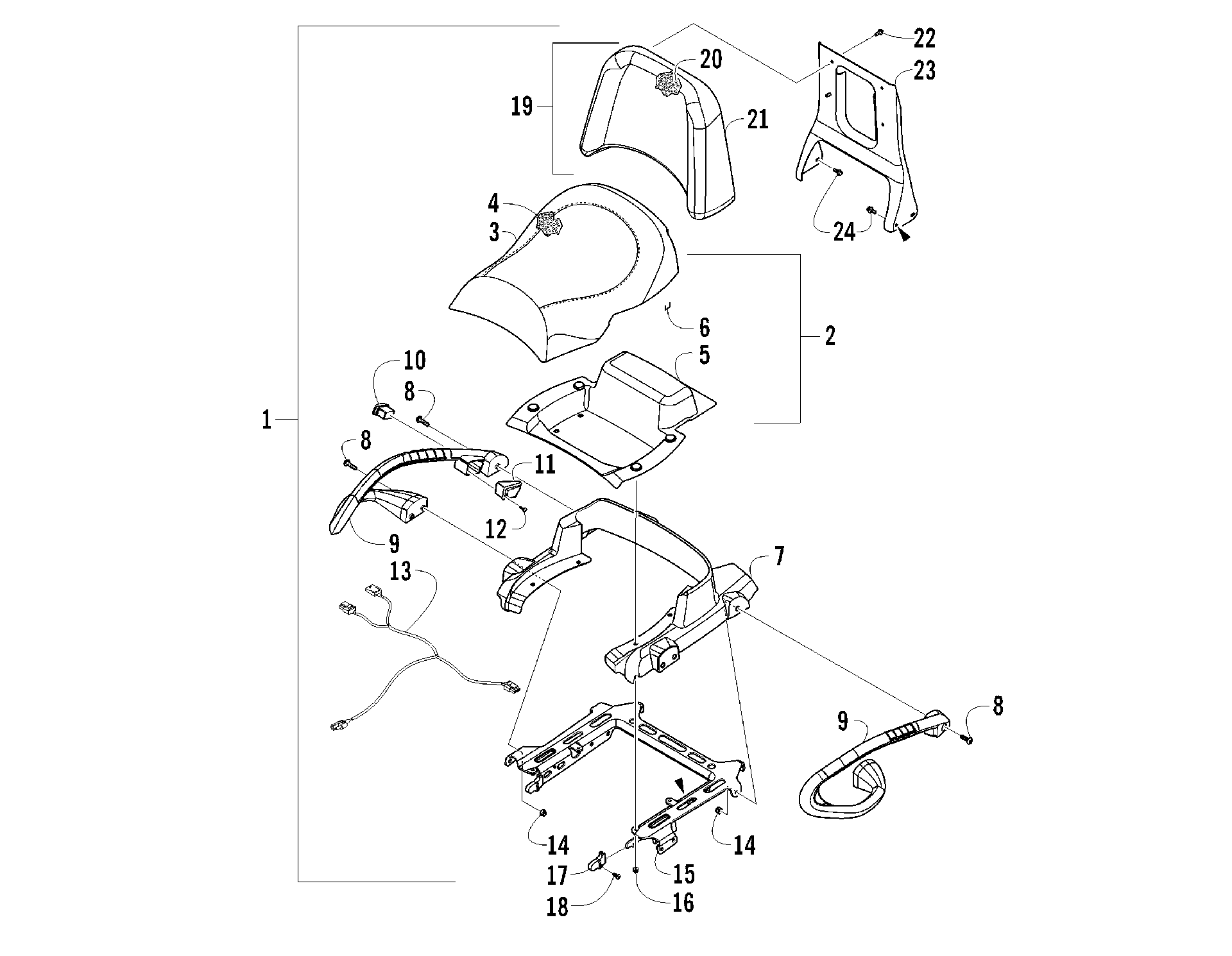

Схема pASSENGER сиденье и BACKREST узел [93419] для TRV LTD BLUE [A2015TCW1PUSD]
Схема
Детали
![PASSENGER сиденье и BACKREST узел [93419]](/upload/schemas/63346d9a236000.91546050.gif)
Номер
Наименование детали
Цена
1
SEAT,AUX-ASSY (SFT/HEATED HG) (inc. 2-18) art. 4506-338
По запросу
2
Сиденье второго пассажира Arctic Cat TRV art. 2506-064
от 39 500 ₽
3
COVER,SEAT-PASSENGER art. 1506-815
По запросу
4
FOAM,SEAT-PASSENGER art. 1506-816
По запросу
5
BASE,SEAT-INNER art. 2406-110
По запросу
6
Staple art. 0624-263
По запросу
7
BASE,SEAT-FASCIA art. 2406-044
По запросу
8
SCREW,MACH-TSPNH M8X1.25X30 CL8.8 BLK art. 8468-830
По запросу
9
HANDHOLD,LH-HEATED art. 2406-745
По запросу
9
HANDHOLD,RH-HEATED art. 2406-744
По запросу
10
SWITCH,WARMER-PASSENGER (09 CRUISER) art. 0409-126
По запросу
11
COVER,SWITCH-HANDHOLD (TRV) art. 2416-042
По запросу
12
SCREW,SELF TAPPING-.1875 X .75 art. 0423-342
от 110 ₽
13
HARNESS,WARMER-SEAT BASE (09 CRUISER) art. 0486-318
По запросу
14
Nut, Hex art. 8432-802
По запросу
15
BRACKET,SEAT SUPPORT-ASSEMBLY art. 2516-040
По запросу
16
Гайка Arctic Cat art. 8427-602
от 116 ₽
17
END CAP,SEAT SUPPORT art. 2406-895
По запросу
18
Винт Arctic Cat art. 0423-538
от 110 ₽
19
SEAT,BOX-STORAGE-ASSY-TRV (inc. 20-21) art. 2506-806
По запросу
20
FOAM,SEAT(STORAGE BOX-TRV) art. 2406-765
По запросу
21
Чехол спинки сиденья Arctic Cat art. 2406-768
По запросу
22
SCREW,CAP-SERR HFH M6 X 1.0 X 20 BLK art. 0423-889
По запросу
23
Кронштейн сиденья спинки пассажира Arctic Cat art. 2506-955
По запросу
24
Болт Arctic Cat art. 8408-816
от 110 ₽
