модель 2016 года
- Модель 450
- Код модели ATV ALTERRA 450 L7E RED [A2016KAK4C7ER]

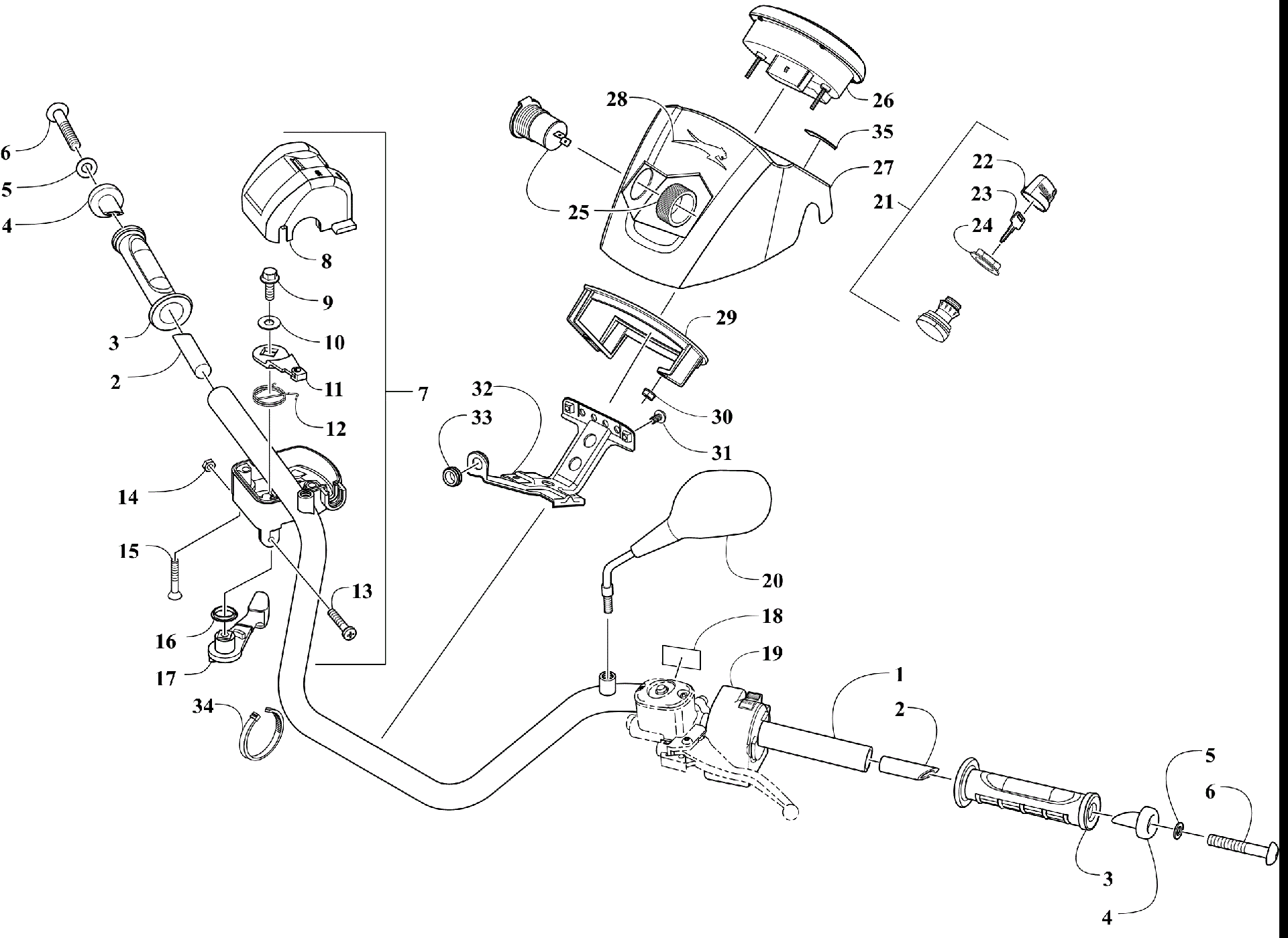

Схема руля ASSEMBLY [301434] для ATV ALTERRA 450 L7E RED [A2016KAK4C7ER]
Схема
Детали
![Руль ASSEMBLY [301434]](/upload/schemas/63316ffbb37700.94208643.gif)
Номер
Наименование детали
Цена
1
HANDLEBAR art. 3307-664
По запросу
2
PLUG,HANDLE BAR R/B 3323-054(replaces 0405-148) art. 3323-054
По запросу
3
Ручка руля (1шт) Arctic Cat art. 0405-147
от 2 352 ₽
4
Закладная гайка руля Arctic Cat art. 0405-149
По запросу
5
Шайба Arctic Cat art. 8050-247
По запросу
6
Болт Arctic Cat art. 8477-845
По запросу
7
THROTTLE / SWITCH-ASSEMBLY art. 3306-276
По запросу
8
Cover, Throttle Case w/Switch Not Serviced Individually art. -N/A-
По запросу
9
BOLT FLANGE 6*16 art. 3305-344
По запросу
10
WASHER,PLAIN 13MM art. 3313-739
По запросу
11
BAR THROTTLE art. 3313-838
По запросу
12
SPRING THROTTLE art. 3313-839
По запросу
13
SCREW,PAN 5X25(K) art. 3313-740
По запросу
14
NUT,HEX 5MM art. 3305-832
По запросу
15
SCREW,OVAL 5X30 art. 3313-741
По запросу
16
WATERPROOF COVER art. 3313-841
По запросу
17
LEVER THROTTLE art. 3313-842
По запросу
18
Decal, Warning - Brake Lever Lock art. 1411-865
По запросу
19
Switch, Control - Assembly art. 3307-663
По запросу
20
MIRROR ASSY,RH BACK (ACE) art. 3304-803
По запросу
20
MIRROR ASSY,LH BACK (ACE) art. 3304-816
По запросу
21
Switch, Ignition - Assembly (inc. 22-24) art. 3307-671
По запросу
22
Колпачок на ключ зажигания Arctic Cat art. 0430-054
от 1 552 ₽
23
KEY, BLANK (C SERIES) art. 3409-007
По запросу
24
Гайка замка зажигания Arctic Cat art. 0430-050
По запросу
25
OUTLET,ACCESSORY-12V DC art. 3313-468
По запросу
26
GAUGE,LCD (012 350) art. 0520-137
По запросу
27
COVER HANDLEBAR art. 3307-138
По запросу
28
Emblem, Aircat art. 4411-479
По запросу
29
Пластиковое кольцо спидометра Arctic Cat art. 0420-065
По запросу
30
NUT,HEX-M4-.7 W/STAR WSR art. 0423-493
от 160 ₽
31
BOLT SPECIAL 6*16 art. 3304-404
По запросу
32
STAY,HANDLE COVER (inc. 33) art. 3306-277
По запросу
33
RUBBER TAIL LIGHT art. 3303-239
По запросу
34
BAND WIRE HARNESS B1 art. 3303-839
По запросу
35
SW LABEL art. 3307-187
По запросу
