модель 2016 года
- Модель 500
- Код модели ATV 500 RED [A2016ICK4CUSR]

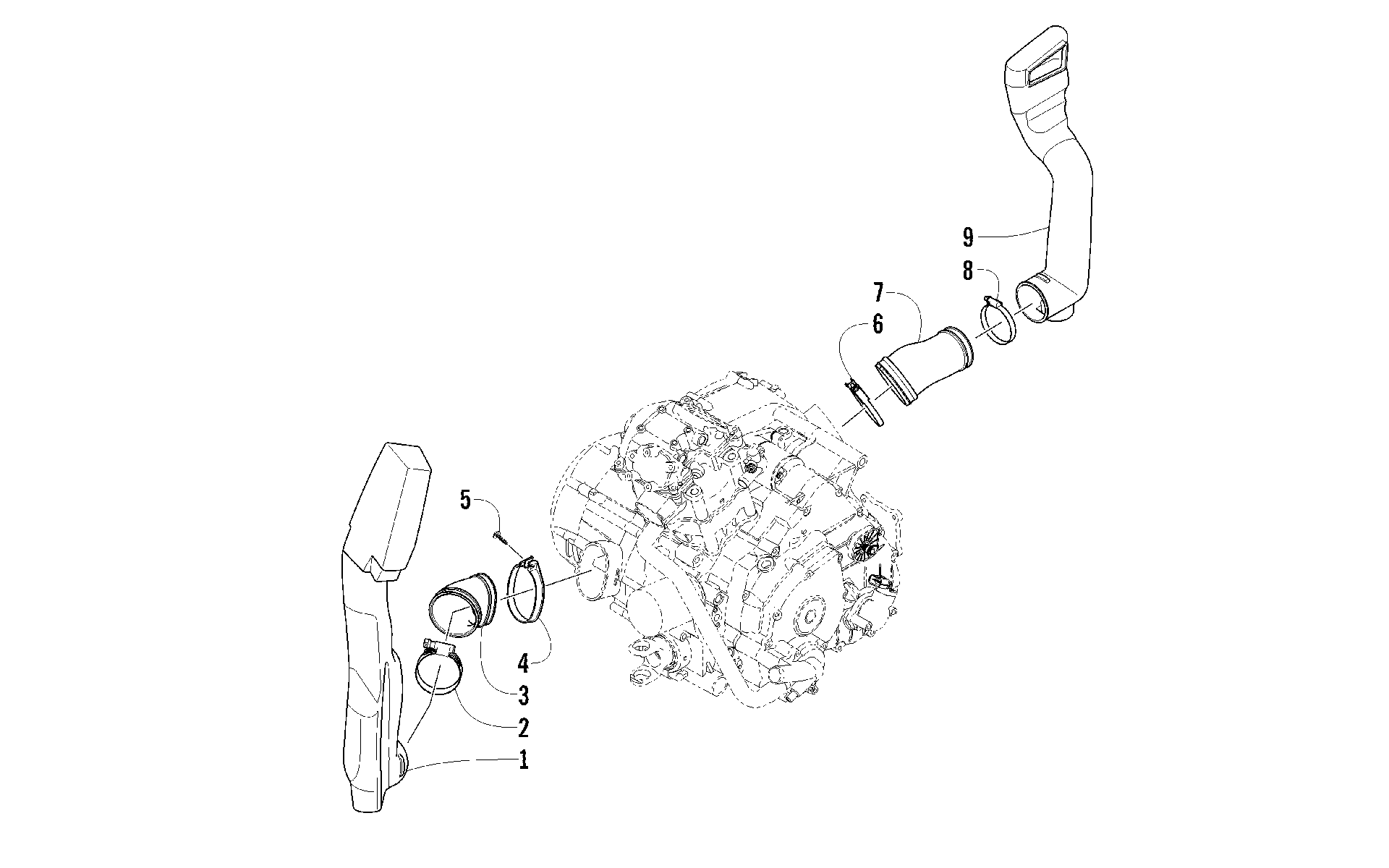

Схема узла охлаждения ремня/картера [94957] для ATV 500 RED [A2016ICK4CUSR]
Схема
Детали
![Узел охлаждения ремня/картера [94957]](/upload/schemas/6332f03e2d34b2.72975835.gif)
Номер
Наименование детали
Цена
1
DUCT,COOLING-BELT IN art. 0413-126
По запросу
2
Хомут пыльника Arctic Cat art. 0423-057
По запросу
3
BOOT,COOLING-BELT art. 0413-160
По запросу
4
CLAMP,PLASTIC-SCREW-OVAL(9x64x13) art. 0423-550
По запросу
5
SCREW,SELF TAPPING-.1875 X .75 art. 0423-342
от 110 ₽
6
Хомут Arctic Cat art. 0423-730
от 1 701 ₽
7
BOOT,DUCT-AIR OUT art. 0413-231
По запросу
8
Хомут зажимной 50-70 мм Arctic Cat art. 0423-019
от 420 ₽
9
DUCT,AIR OUT-BELT COOLING art. 0413-094
По запросу
Другие схемы модели
Узел охлаждения ремня/картера [94957]
