модель 2016 года
- Модель 500
- Код модели ATV 500 RED [A2016ICK4CUSR]

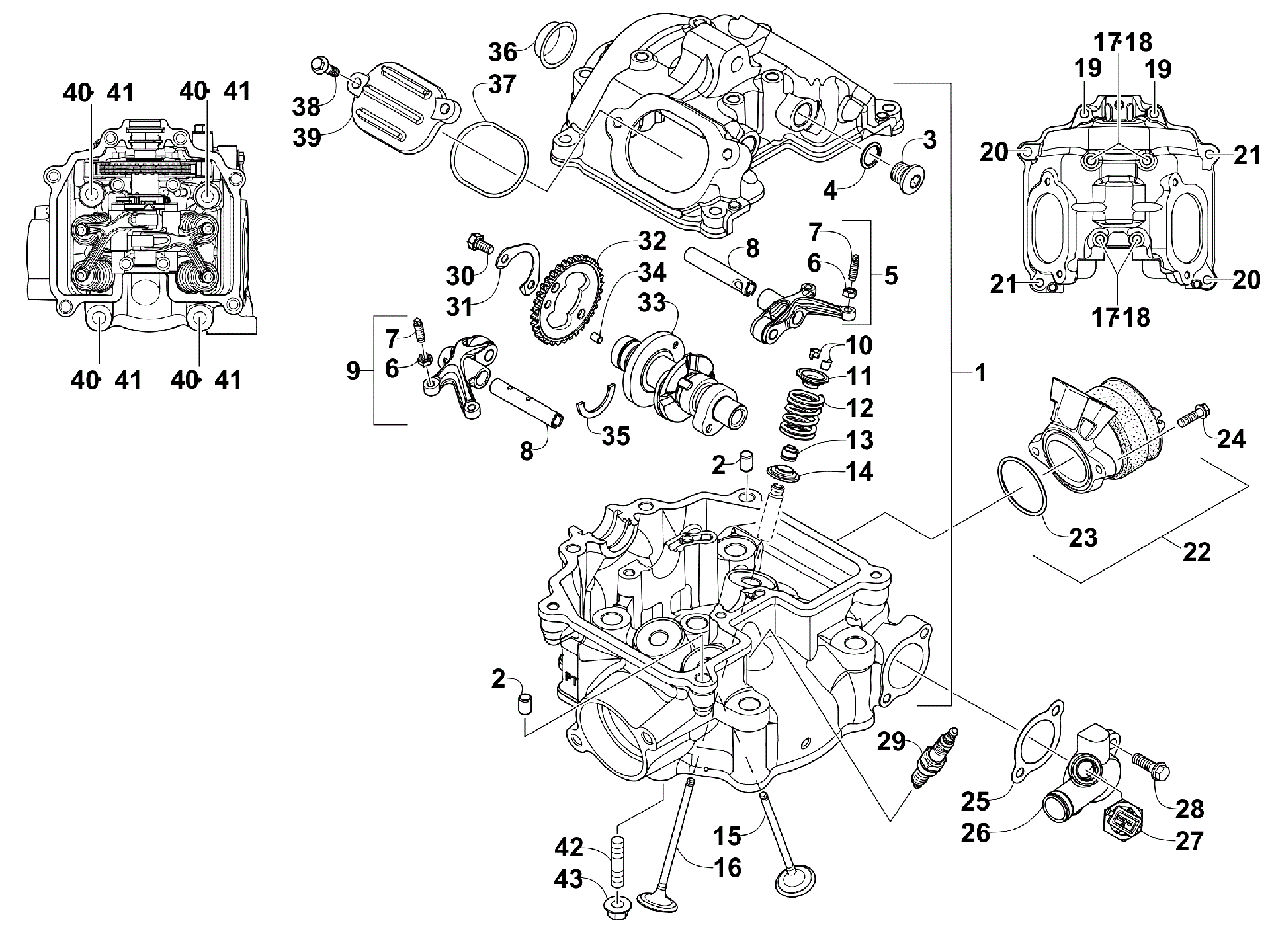

Схема головки блока цилиндров AND CAMSHAFT/VALVE ASSEMBLY [99950] для ATV 500 RED [A2016ICK4CUSR]
Схема
Детали
![Головка блока цилиндров AND CAMSHAFT/VALVE ASSEMBLY [99950]](/upload/schemas/6332f6ca1aa373.44765068.gif)
Номер
Наименование детали
Цена
1
HEAD,CYLINDER, 450-ASSY (inc. 2-17) art. 0808-205
По запросу
2
PIN DOWEL 8*14 art. 3303-341
По запросу
3
PLUG,ROCKER ARM art. 0831-053
По запросу
4
Шайба Arctic Cat art. 0830-143
По запросу
5
Arm, Valve Rocker - Intake (inc. 6-7) art. 0809-254
По запросу
6
NUT TAPPET ADJUSTING art. 3304-026
По запросу
7
SCREW TAPPET ADJUSTING art. 3304-007
По запросу
8
SHAFT,IN ROCKER ARM art. 0809-256
По запросу
9
Arm, Valve Rocker - Exhaust (inc. 6-7) art. 0809-252
По запросу
10
COTTER VALVE art. 3303-044
По запросу
11
RETAINER, SPRING art. 0809-142
По запросу
12
SPRING,VALVE OUTER art. 0809-257
По запросу
13
Маслосъемный колпачок Arctic Cat art. 0809-190
от 1 334 ₽
14
SEAT,VALVE SPRING art. 0809-141
По запросу
15
Клапан выпускной Arctic Cat art. 0809-266
По запросу
16
Клапан впускной Arctic Cat art. 0809-263
По запросу
17
BOLT FLANGE 6*60 art. 3304-904
По запросу
18
Сальник Arctic Cat art. 0830-155
от 420 ₽
19
BOLT FLANGE SH M6x1.0x110(replaces 3304-918) art. 3307-057
По запросу
20
BOLT,M6X1.0X30 art. 0826-136
По запросу
21
BOLT FLANGE SH 6*25 art. 3303-384
По запросу
22
MANIFOLD,INTAKE-OVERMOLDED art. 0570-304
По запросу
23
O-RING,INTAKE MANIFOLD 44.12X2.62 art. 0830-202
По запросу
24
BOLT FLANGE SH 6*20 art. 3304-189
По запросу
25
GASKET WATER COVER art. 0830-200
По запросу
26
WATER COVER HEAD art. 0806-121
По запросу
27
Датчик температуры Arctic Cat art. 0824-051
от 1 198 ₽
Аналог
1 198 ₽
Требуется 1 шт.
28
BOLT FLANGE SH 6*18 (RB 3307-049)(replaces 3303-617) art. 3307-049
По запросу
29
SPARK PLUG, NGK-CR7E CR7E art. 0217-708
По запросу
30
BOLT HEX 6X12 art. 0826-154
По запросу
31
WASHER,FASTENER-LOCK art. 0828-086
По запросу
32
SPROCKET,CAMSHAFT art. 0809-259
По запросу
33
Распредвал Arctic Cat art. 3306-247
от 25 977 ₽
34
DOWEL,ALIGNMENT,M5 X 8 art. 0829-036
По запросу
35
C-RING,CAMSHAFT art. 0809-165
По запросу
36
Крышка ГБЦ Arctic Cat art. 3306-787
от 1 239 ₽
37
ORING,INSPECTION COVER art. 0830-139
По запросу
38
BOLT FLANGE SH 6*20 art. 3303-383
По запросу
39
CAP,INSPECTION COVER art. 0808-111
По запросу
40
BOLT,ACS-HFH M10 ( ) art. 0826-062
По запросу
41
WASHER, CYLINDER HEAD NUT art. 0828-044
По запросу
42
BOLT,STUD 8X40 art. 0827-064
По запросу
43
NUT FLANGE 8MM art. 3303-332
По запросу
