модель 2016 года
- Модель 700
- Код модели ATV ALTERRA 700 L7E RED [A2016XAT4E7ER]

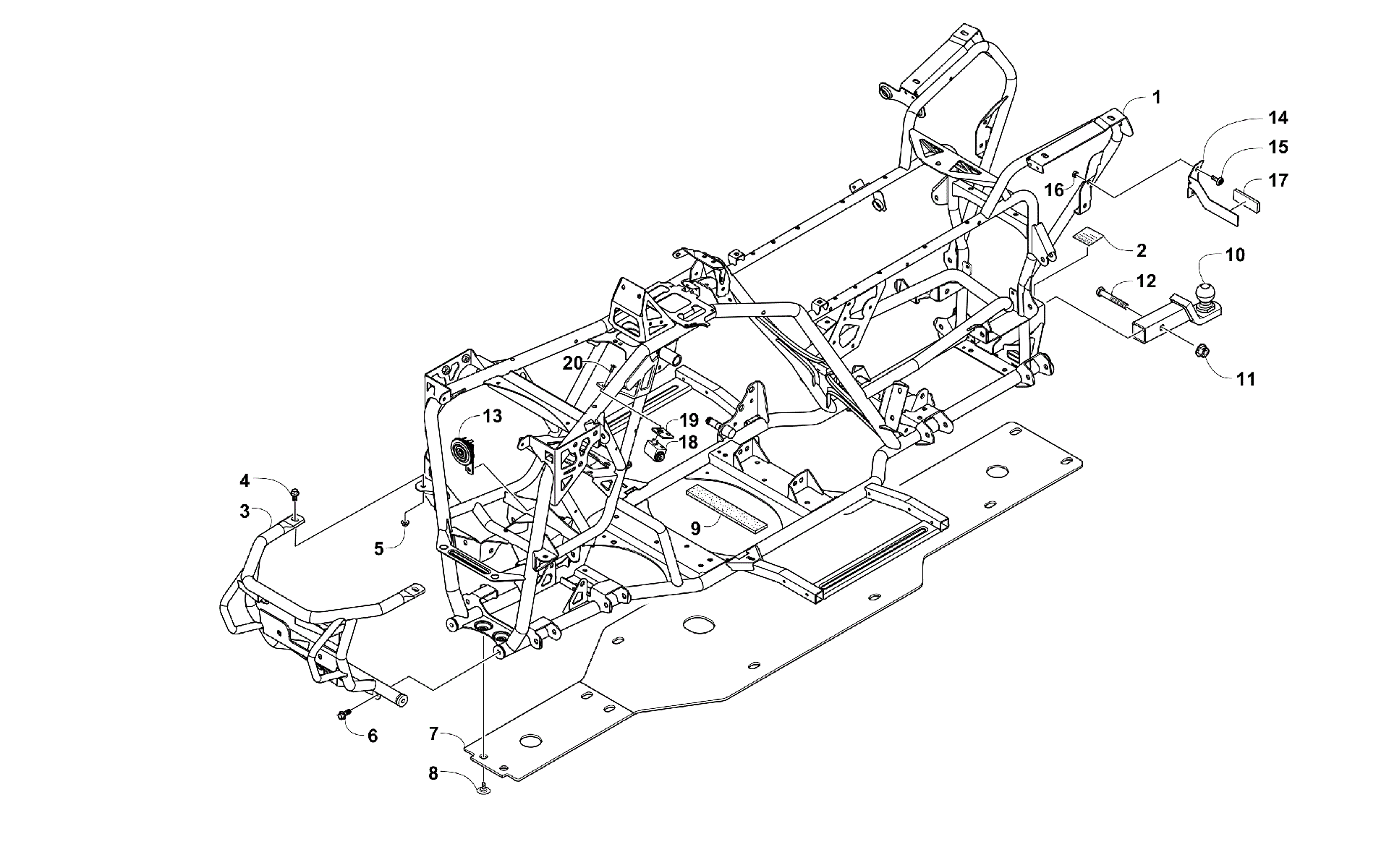

Схема рамы AND RELATED PARTS [301375] для ATV ALTERRA 700 L7E RED [A2016XAT4E7ER]
Схема
Детали
![Рама AND RELATED PARTS [301375]](/upload/schemas/63332beab6e4f7.84960096.gif)
Номер
Наименование детали
Цена
1
FRAME,EURO-PTD BLK(replaces 7506-224) art. 7506-809
По запросу
2
DECAL,WARNING-TOWING-1050 LB art. 4411-550
По запросу
3
Бампер передний Arctic Cat art. 5506-625
от 44 961 ₽
4
Болт Arctic Cat art. 8408-820
от 110 ₽
5
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
6
Болт Arctic Cat art. 8409-020
от 110 ₽
7
PANEL,SKID art. 4406-582
По запросу
8
Screw, Self-Tapping art. 1423-109
По запросу
9
PAD,BATTERY-TOP RR art. 0406-289
По запросу
10
MOUNT,HITCH BALL-50MM BALL art. 0541-856
По запросу
11
NUT,NYLOCK-M16X2.0 CL 8 Z&Y DIN 985 art. 1423-129
По запросу
12
SCREW,CAP-HHM 16X2X80CL8.8 Z&Y ISO 4014 art. 1423-128
По запросу
13
Horn, Electric 12V art. 0430-131
По запросу
14
BRACKET,REFLECTOR REAR-LH-PTD art. 7506-417
По запросу
14
BRACKET,REFLECTOR REAR-RH-PTD art. 7506-416
По запросу
15
SCREW,MACH-TSTRH M8X1.25X16 Z&BLK art. 8477-816
По запросу
16
NUT,HEX - M8 X 1.25 CL8 Z&Y art. 8420-802
По запросу
17
REFLECTOR,RED (T3S) art. 4406-103
По запросу
18
LOCK,STEERING-KIT art. 3306-182
По запросу
19
SPACER,STEERING LOCK art. 5406-012
По запросу
20
SCREW,TSFH M6X1.0X16 CL8.8 ZY W/ PATCH art. 1423-332
По запросу
