модель 2016 года
- Модель 700
- Код модели ATV ALTERRA 700 L7E RED [A2016XAT4E7ER]

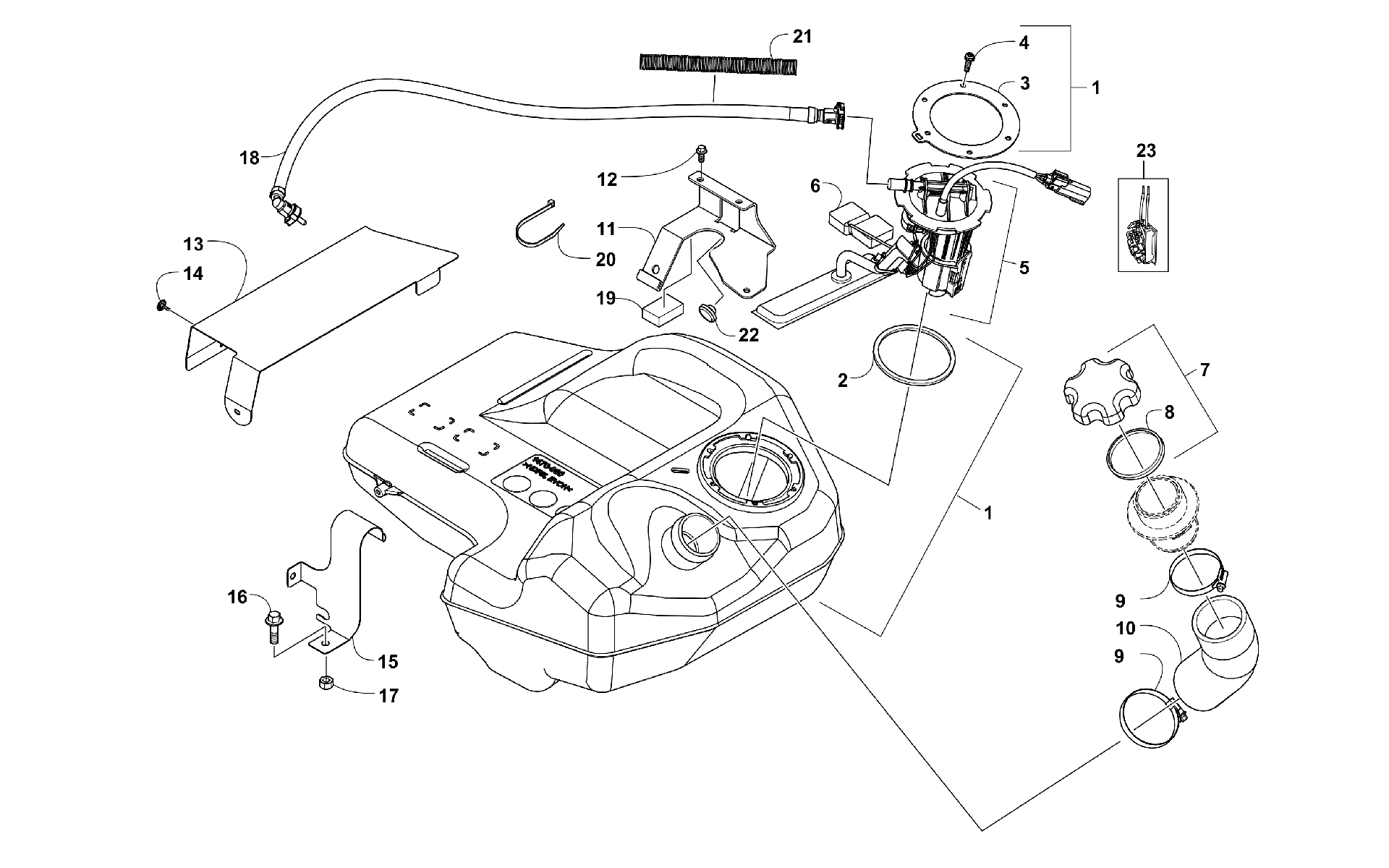

Схема топливный бака ASSEMBLY [300929] для ATV ALTERRA 700 L7E RED [A2016XAT4E7ER]
Схема
Детали
![топливный бак ASSEMBLY [300929]](/upload/schemas/633330efdbcf39.45610533.gif)
Номер
Наименование детали
Цена
1
TANK,FUEL-ASSEMBLY (SERVICE) (inc. 2-6) art. 0570-418
По запросу
2
Сальник бензонасоса Arctic Cat art. 0470-838
от 368 ₽
Аналог
372 ₽
Требуется 1 шт.
3
Plate, Retaining - Fuel Pump art. 2670-042
По запросу
4
Screw, Self-Tapping art. 0423-898
По запросу
5
PUMP,FUEL-ASSEMBLY (SERVICE) (inc. 6) art. 0570-430
По запросу
6
Поплавок бензонасоса Arctic Cat art. 2670-235
По запросу
7
CAP,FUEL TANK (RB 1470-185) (inc. 8)(replaces 1470-110) art. 1470-185
По запросу
8
GASKET,FUEL CAP art. 3306-298
По запросу
9
CLAMP,HOSE- (262) 1.75/2..625 art. 0624-390
По запросу
10
HOSE,FILLER-FUEL art. 0410-192
По запросу
11
BRKT,FUEL TANK-REAR (RB 5994-282)(replaces 1470-114) art. 5994-282
По запросу
12
Болт Arctic Cat art. 8408-620
от 190 ₽
13
SHIELD,HEAT-TANK FUEL art. 1470-070
По запросу
14
Винт Arctic Cat art. 2623-164
от 368 ₽
15
BRKT,FUEL TANK-FRONT-PTD art. 7506-226
По запросу
16
Болт Arctic Cat art. 8408-816
от 110 ₽
17
NUT,HEX - M8 X 1.25 CL8 Z&Y art. 8420-802
По запросу
18
HOSE,FUEL LINE (H1) art. 0410-193
По запросу
19
FOAM,FUEL TANK art. 1470-094
По запросу
20
Зажим Arctic Cat art. 0123-788
По запросу
21
Conduit, Flexible - 5 ft art. 0619-776
По запросу
22
BUMPER,SEAT art. 0406-877
По запросу
23
Fuel Level Sensor Kit art. 1770-170
По запросу
