модель 2016 года
- Модель 90
- Код модели ATV 90 2X4 UTILITY RED [A2016KUB2BUSR]

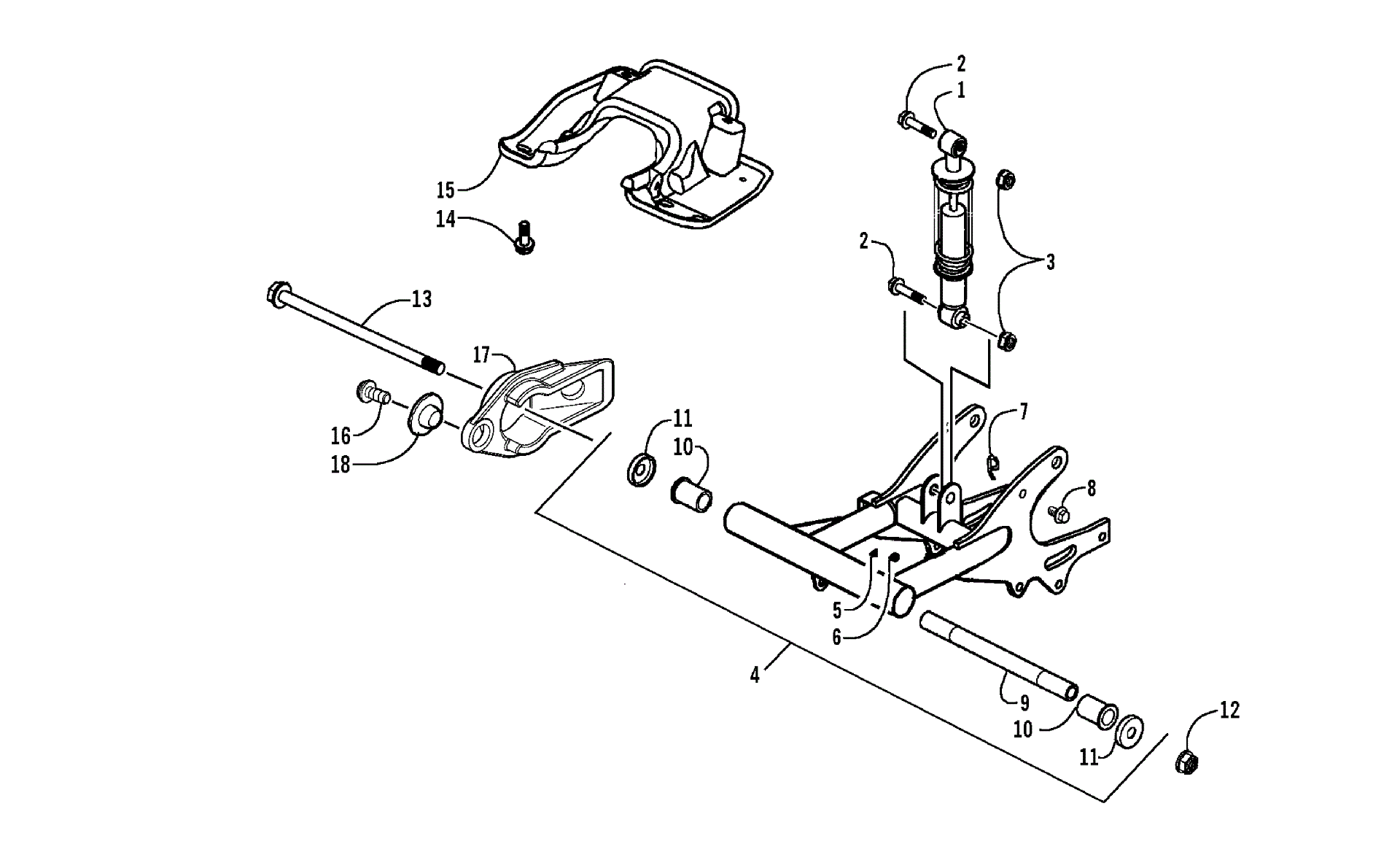

Схема задней подвески ASSEMBLY [301216] для ATV 90 2X4 UTILITY RED [A2016KUB2BUSR]
Схема
Детали
![Задняя подвеска ASSEMBLY [301216]](/upload/schemas/632f26c8159982.40730072.gif)
Номер
Наименование детали
Цена
1
Shock/Spring - Assembly - Black art. 3306-857
По запросу
2
BOLT FLANGE 10*40 art. 3307-068
По запросу
3
NUT U 10MM art. 3304-031
По запросу
4
FORK,ASSY RR (inc. 5-11) art. 3305-858
По запросу
5
Cap, Grease Fitting art. 3303-394
По запросу
6
Fitting, Grease art. 3303-393
По запросу
7
CLAMPER BRAKE HOSE art. 3304-594
По запросу
8
BOLT FLANGE 6*10 art. 3305-341
По запросу
9
COLLAR RR FORK DIST art. 3303-189
По запросу
10
BUSH REAR FORK art. 3303-191
По запросу
11
CAP RR FORK DUST SEAL art. 3303-192
По запросу
12
NUT FLANGE 14MM art. 3304-032
По запросу
13
BOLT REAR FORK [AXLE] art. 3303-150
По запросу
14
BOLT-WASH 6X16(G) art. 3305-454
По запросу
15
GUARD ASSY REAR FORK art. 3305-996
По запросу
16
SCREW TAPPING 6*12 (G) art. 3307-204
По запросу
17
SLIDER,CHAIN art. 3305-859
По запросу
18
COLLAR CHAIN SLIDER art. 3304-360
По запросу
