модель 2016 года
- Модель 90
- Код модели ATV 90 2X4 UTILITY RED [A2016KUB2BUSR]

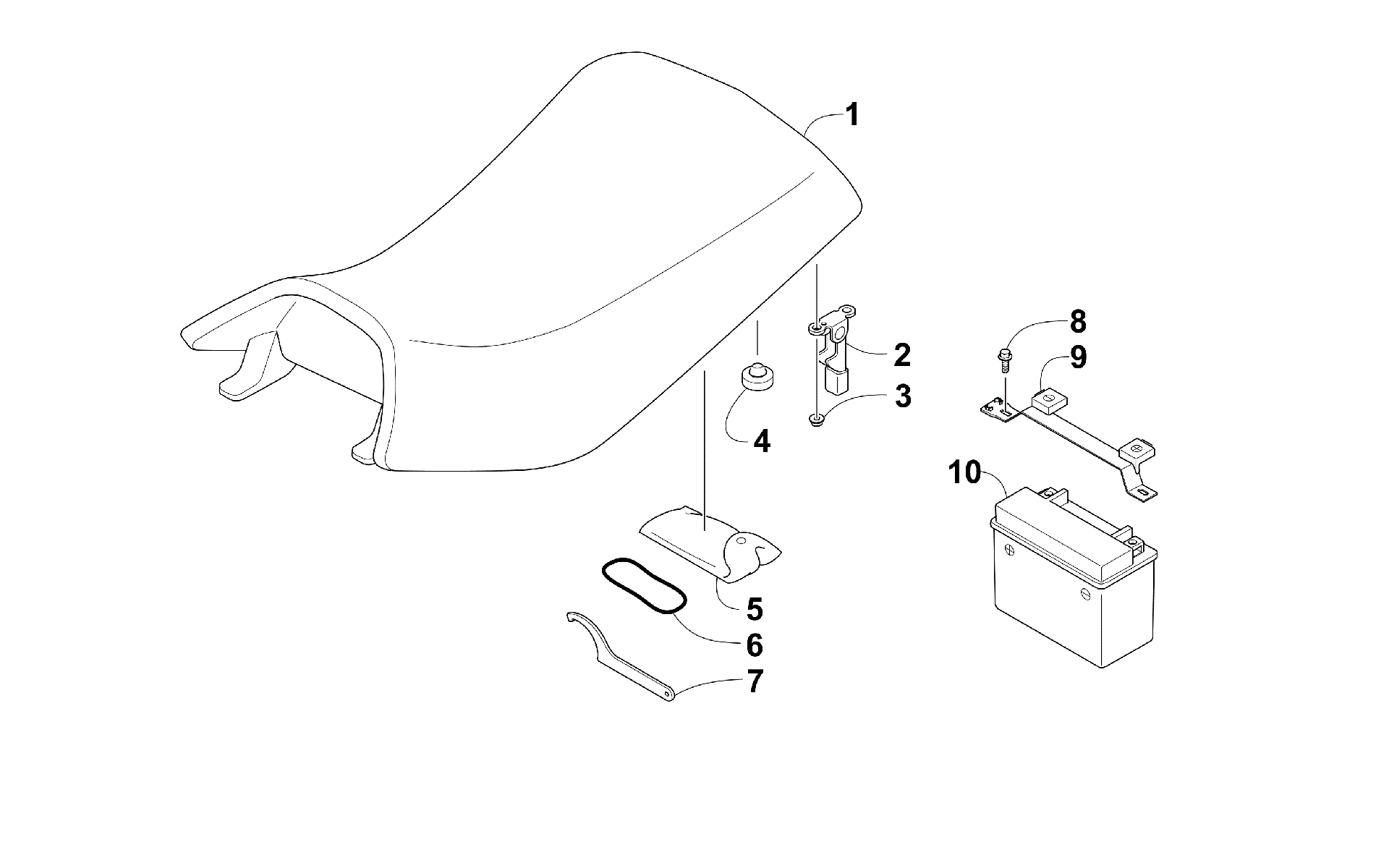

Схема узлов сиденья, АКБ и инструментов [94228] для ATV 90 2X4 UTILITY RED [A2016KUB2BUSR]
Схема
Детали
![Узлы сиденья, АКБ и инструментов [94228]](/upload/schemas/632f2a344e0d99.14139459.gif)
Номер
Наименование детали
Цена
1
SEAT ASSY (inc. 2-4) art. 3304-497
По запросу
2
HOOK ASSY SEAT LOCK art. 3304-392
По запросу
3
Nut, Flange art. 3304-654
По запросу
4
RUBBER SEAT CUSHION art. 3304-568
По запросу
5
TOOL SET art. 3303-578
По запросу
6
BAND TOOL SET art. 3303-242
По запросу
7
Wrench, Spanner Optional art. 1441-797
По запросу
8
BOLT WASH 5*12 **9000 C.97.07.26. art. 3303-263
По запросу
9
BAND BATTERY art. 3303-182
По запросу
10
BATTERY YTX5L-BS **(3) C.2001.02.07 art. 3303-131
По запросу
Другие схемы модели
Узлы сиденья, АКБ и инструментов [94228]
