модель 2017 года
- Модель 150
- Код модели ATV 150 UTILITY RED [A2017KYC2BUSR]

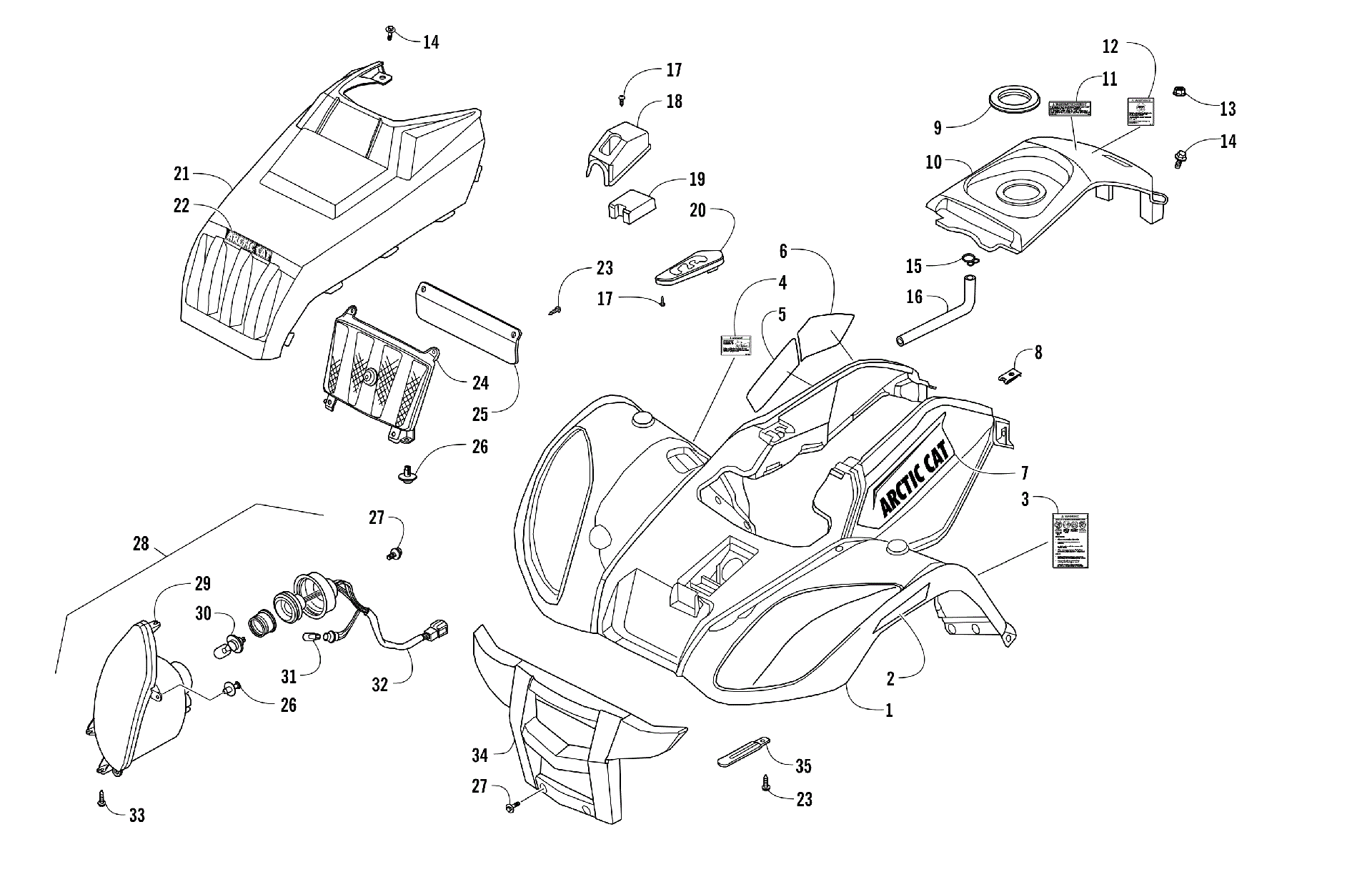

Схема передней части BODY PANEL AND HEADLIGHT ASSEMBLIES [302036] для ATV 150 UTILITY RED [A2017KYC2BUSR]
Схема
Детали
![Передняя часть BODY PANEL AND HEADLIGHT ASSEMBLIES [302036]](/upload/schemas/632828c751e764.79736044.gif)
Номер
Наименование детали
Цена
1
FENDER FRONT (RED) W/DECALS (inc. 2-4) art. 3306-103
По запросу
2
REFLECTOR,FRONT-RH art. 1411-180
По запросу
2
REFLECTOR,FRONT-LH art. 1411-181
По запросу
3
Decal, Warning - General art. 1411-932
По запросу
4
DECAL,WARNING HILL (MINI) art. 0411-836
По запросу
5
DECAL,SIDE-ARCTIC CAT-LOWER-RH (150) art. 5411-916
По запросу
6
DECAL,SIDE-ARCTIC CAT-RH (150) art. 5411-944
По запросу
7
DECAL,SIDE-ARCTIC CAT-LH (150) art. 5411-945
По запросу
8
NUT CLIP 5MM art. 3304-061
По запросу
9
TRAY TANK COVER art. 3303-721
По запросу
10
Cover, Gas Tank - Red (inc. 11-12) art. 3306-104
По запросу
11
Decal, Warning - Not for Highways art. 1411-577
По запросу
12
DECAL,WARNING-AGE (14) art. 1411-377
По запросу
13
Nut, Flange art. 3304-654
По запросу
14
BOLT WASH 5*16 art. 3304-029
По запросу
15
CLIP B10 TUBE art. 3303-349
По запросу
16
TUBE ASSY FUEL DRAIN art. 3305-701
По запросу
17
SCREW TAPPING 5*16 (CIRCLE HEAD) art. 3304-650
По запросу
18
COVER CVT ELEMENT art. 3305-926
По запросу
19
CVT ELEMENT art. 3305-096
По запросу
20
GUIDE COVER CHANGE HANDLE art. 3305-092
По запросу
21
COVER FRONT (RED) art. 3305-697
По запросу
22
DECAL,"ARCTIC CAT" art. 2411-465
По запросу
23
SCREW TAPPING 4*12 art. 3304-651
По запросу
24
GRILLE FRONT (RED) art. 3305-095
По запросу
25
FENDER,INNER art. 3305-925
По запросу
26
CLIP FENDER art. 3304-057
По запросу
27
BOLT WASHER 6*16 art. 3304-587
По запросу
28
LIGHT ASSY L HEAD (inc. 29, one No. 30, one No. 31, and one No. 32) art. 3303-845
По запросу
28
LIGHT ASSY R HEAD (inc. 29, one No. 30, one No. 31, and one No. 32) art. 3303-844
По запросу
29
UNIT HEAD LIGHT LH art. 3304-644
По запросу
29
UNIT HEAD LIGHT RH art. 3304-643
По запросу
30
BULB HEAD LIGHT art. 3303-846
По запросу
31
BULB POSITION LIGHT 12V5W art. 3303-847
По запросу
32
SOCKET COMP art. 3305-065
По запросу
33
SCREW TAPPING 5*12 art. 3304-645
По запросу
34
COVER BUMPER,FRONT (FRONT BUMPER/FASCIA) art. 3306-148
По запросу
35
CLIP 2*70 art. 3304-156
По запросу
