модель 2017 года
- Модель 150
- Код модели ATV 150 UTILITY RED [A2017KYC2BUSR]

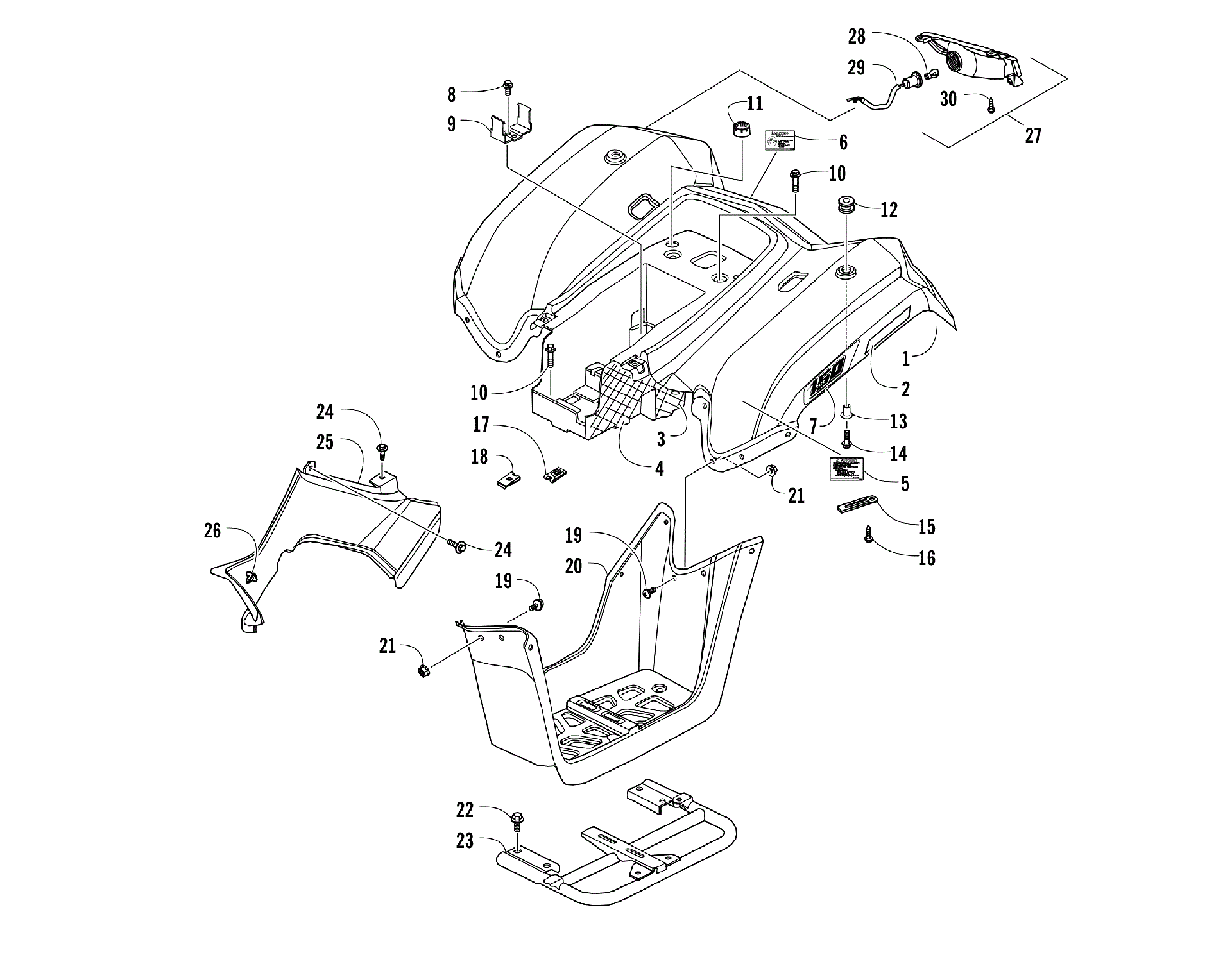

Схема задний кузов панель и TAILLIGHT ASSEMBLIES [302037] для ATV 150 UTILITY RED [A2017KYC2BUSR]
Схема
Детали
![задний кузов панель и TAILLIGHT ASSEMBLIES [302037]](/upload/schemas/63283add9624d8.08559708.gif)
Номер
Наименование детали
Цена
1
FENDER REAR (RED) W/DECALS (inc. 2-6) art. 3306-105
По запросу
2
REFLECTOR,REAR-RH art. 1411-178
По запросу
2
REFLECTOR,REAR-LH art. 1411-179
По запросу
3
HEAT GUARD B RR FENDER art. 3305-164
По запросу
4
HEAT GUARD A RR FENDER art. 3305-163
По запросу
5
DECAL,WARNING-TIRE/LOAD (150) art. 1411-939
По запросу
6
DECAL,WARNING-PASSENGER art. 1411-809
По запросу
7
DECAL,REAR-150-RH art. 5411-946
По запросу
7
DECAL,REAR-150-LH art. 5411-947
По запросу
8
BOLT WASHER 5*12 art. 3304-409
По запросу
9
BRKT START MAG SW art. 3305-238
По запросу
10
BOLT WASHER 6*16 art. 3304-587
По запросу
11
RUBBER REAR FENDER art. 3303-232
По запросу
12
RUBBER WIND SCREEN art. 3303-227
По запросу
13
COLLAR FLOOR art. 3303-233
По запросу
14
BOLT WASHER 6*20 art. 3304-586
По запросу
15
CLIP 2*70 art. 3304-156
По запросу
16
SCREW TAPPING 4*12 art. 3304-651
По запросу
17
NUT CLIP 6MM **0000 C.97.07.26. art. 3303-267
По запросу
18
NUT CLIP 5MM art. 3304-061
По запросу
19
SCREW SPECIAL 6*20 art. 3305-703
По запросу
20
MUDGUARD,L FLOOR art. 3305-933
По запросу
20
MUDGUARD,R FLOOR art. 3305-932
По запросу
21
NUT LOCK art. 3304-431
По запросу
22
BOLT FLANGE 8*16 art. 3304-543
По запросу
23
STAY L FLOOR PANEL art. 3305-161
По запросу
23
STAY R FLOOR PANEL art. 3305-160
По запросу
24
BOLT WASH 5*16 art. 3304-029
По запросу
25
COVER,R SIDE art. 3305-934
По запросу
25
COVER,L SIDE art. 3305-935
По запросу
26
CLIP MUDGUARD art. 3303-592
По запросу
27
LIGHT ASSY TAIL RH (inc. one No. 28 and one No. 29) art. 3305-732
По запросу
27
LIGHT ASSY TAIL LH (inc. one No. 28 and one No. 29) art. 3305-733
По запросу
28
BULB TAIL & STOP 12V21W/5W art. 3303-849
По запросу
29
SOCKET COMP RR COMB art. 3305-217
По запросу
30
SCREW TAPPING 5*12 art. 3304-645
По запросу
