модель 2017 года
- Модель 450
- Код модели ATV ALTERRA 450 T3 RED [A2017KAK4C3TR]

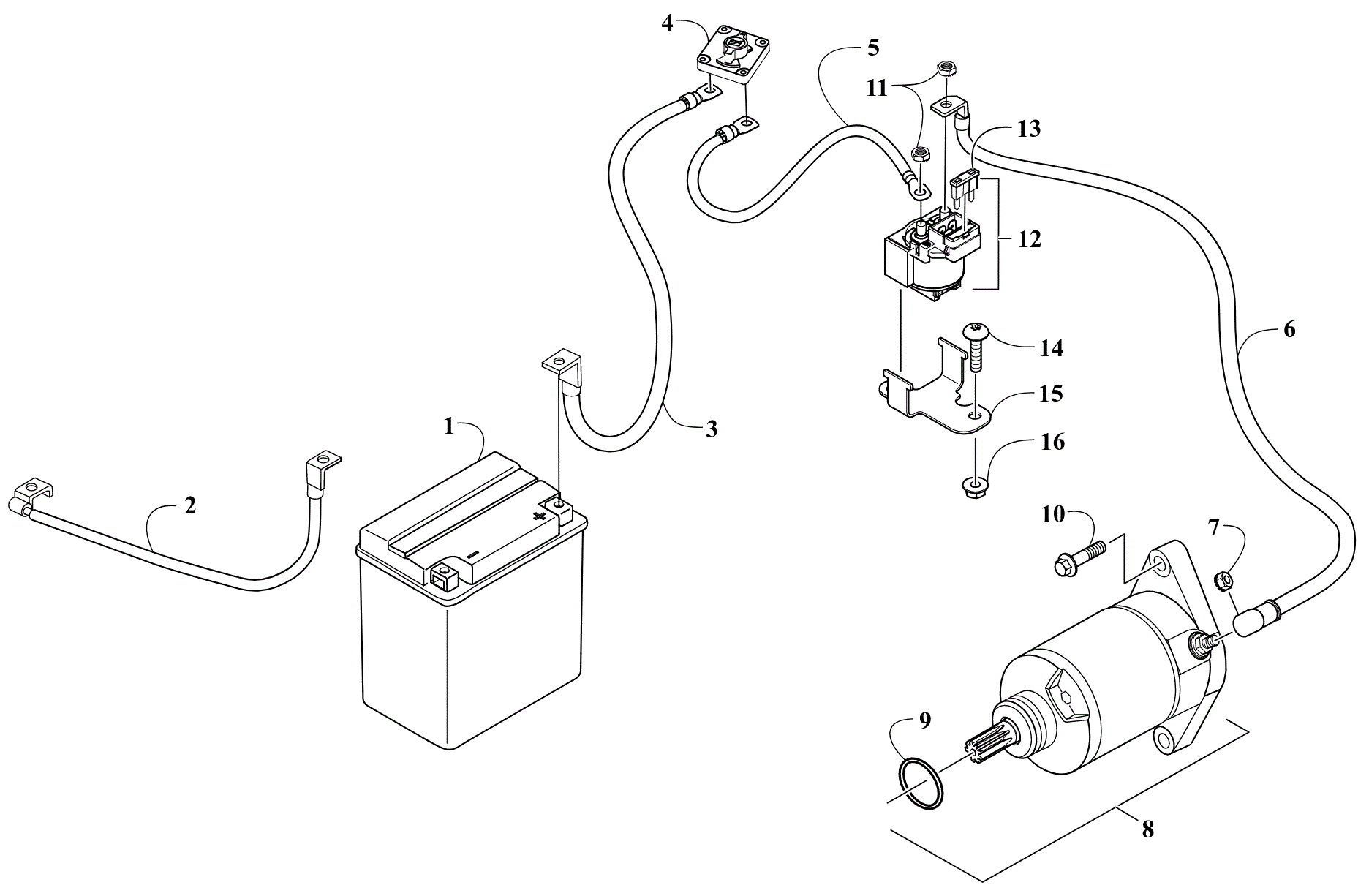

Схема аккумулятора AND STARTER ASSEMBLY [302351] для ATV ALTERRA 450 T3 RED [A2017KAK4C3TR]
Схема
Детали
![Аккумулятор AND STARTER ASSEMBLY [302351]](/upload/schemas/63281e69ae3373.91017287.gif)
Номер
Наименование детали
Цена
1
BATTERY YTX20L-BS art. 3306-301
По запросу
2
Cable, Battery/Ground art. 3307-192
По запросу
3
Cable, Battery/Switch art. 3307-861
По запросу
4
Switch, Battery - Disconnect art. 3307-849
По запросу
5
Cable, Switch/Solenoid art. 3307-862
По запросу
6
CABLE STARTER MOTOR art. 3307-129
По запросу
7
Nut, Washer art. 3304-011
По запросу
8
Стартер Arctic Cat art. 3305-954
По запросу
9
O-RING 24.4*3.1 art. 3304-104
По запросу
10
BOLT FLANGE SH 6*28 art. 3305-946
По запросу
11
Nut, Flange art. 3304-654
По запросу
12
RELAY,STARTER (inc. 13) art. 3313-464
По запросу
13
BLADE FUSE 30A art. 3304-212
По запросу
14
SCREW SPECIAL 6*20 art. 3305-703
По запросу
15
Bracket, Mounting - Solenoid art. 3307-859
По запросу
16
NUT LOCK art. 3304-431
По запросу
