модель 2017 года
- Модель 450
- Код модели ATV ALTERRA 450 T3 RED [A2017KAK4C3TR]

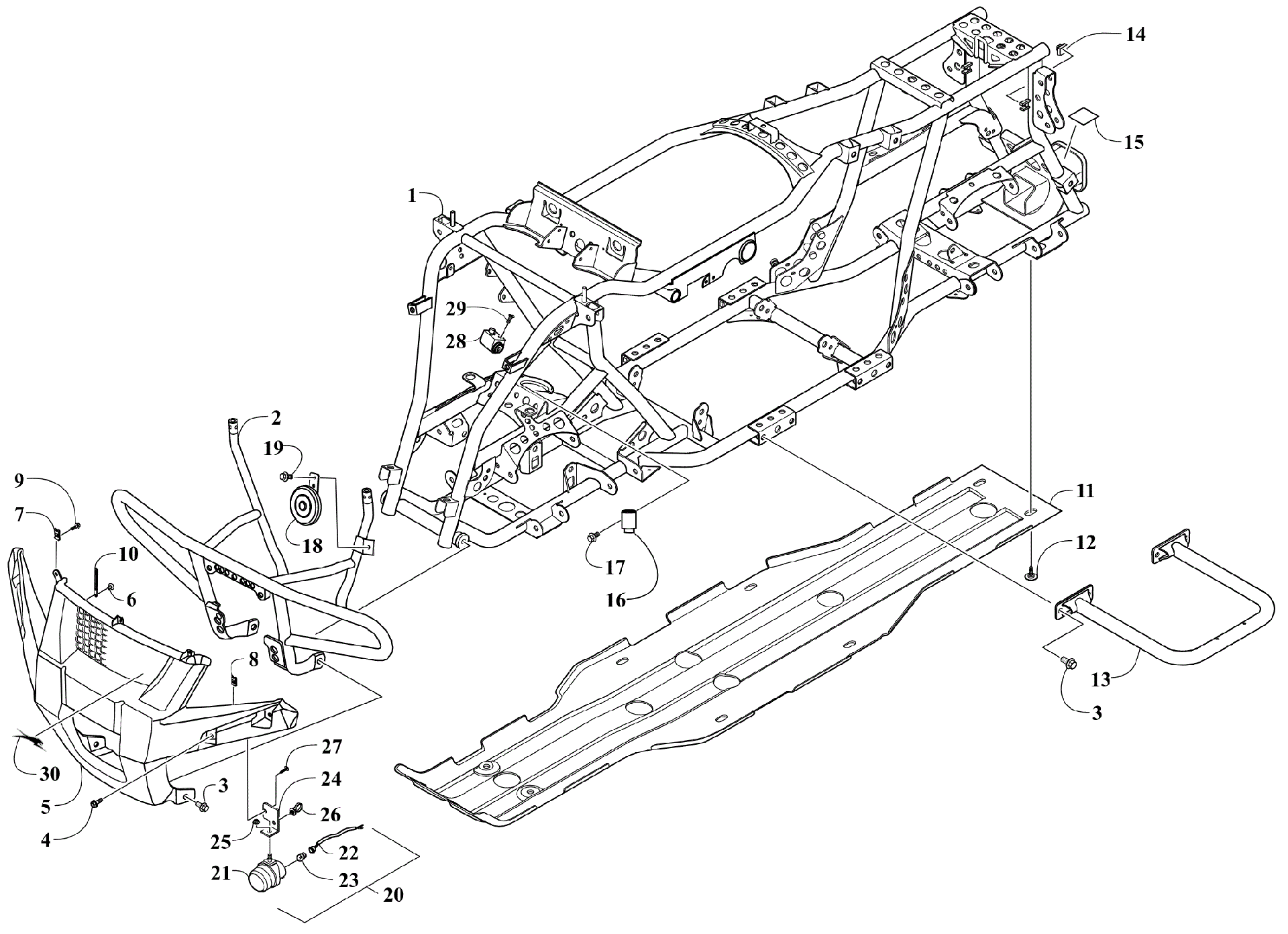

Схема рамы AND RELATED PARTS [302343] для ATV ALTERRA 450 T3 RED [A2017KAK4C3TR]
Схема
Детали
![Рама AND RELATED PARTS [302343]](/upload/schemas/63282e660e38c6.87430620.gif)
Номер
Наименование детали
Цена
1
Frame, Main art. 3307-864
По запросу
2
BUMPER FRONT art. 3307-186
По запросу
3
BOLT FLANGE 8*16 art. 3304-543
По запросу
4
BOLT WASHER 6*16 art. 3304-587
По запросу
5
MUDGUARD FRONT(replaces 3307-145) art. 3308-011
По запросу
6
BOLT WASHER 6*20 art. 3304-586
По запросу
7
NUT CLIP 6MM **0000 C.97.07.26. art. 3303-267
По запросу
8
NUT CLIP 5MM art. 3304-061
По запросу
9
BOLT WASH 5*16 art. 3304-029
По запросу
10
CLIP 2*70 art. 3304-157
По запросу
11
PLATE SKID art. 3313-755
По запросу
12
Винт Arctic Cat art. 0423-545
от 326 ₽
13
FOOTREST-BLACK art. 3313-351
По запросу
14
STOPPER RUBBER art. 3306-329
По запросу
15
DECAL,WARNING-TOWING-1050 LB art. 4411-550
По запросу
16
Relay, Blinker art. 3307-863
По запросу
17
BOLT FLANGE 6*16 art. 3305-344
По запросу
18
Horn, Electric - 12V art. 3313-576
По запросу
19
BOLT FLANGE 6*12 art. 3304-553
По запросу
20
Assembly, Blinker - Right (inc 21-23) art. 3307-868
По запросу
20
Assembly, Blinker - Left (inc 21-23) art. 3307-869
По запросу
21
Lens Assembly - Right art. 3307-870
По запросу
21
Lens Assembly - Left art. 3307-871
По запросу
22
Socket, Right art. 3307-872
По запросу
22
Socket, Left art. 3307-873
По запросу
23
BULB,WINKER-YELLOW (12V 10W) art. 3304-825
По запросу
24
Bracket, Blinker - Right art. 3307-850
По запросу
24
Bracket, Blinker - Left art. 3307-851
По запросу
25
Nut art. 3307-875
По запросу
26
Cable, Strap art. 3307-867
По запросу
27
SCREW TAPPING 5*16 (CIRCLE HEAD) art. 3304-650
По запросу
28
Lock, Steering art. 3307-672
По запросу
29
SCREW FLAT U LOCK 6*12 art. 3305-395
По запросу
30
Emblem, Aircat art. 4411-479
По запросу
