модель 2017 года
- Модель 700
- Код модели ATV ALTERRA 700 RED [A2017XAT4EUSR]

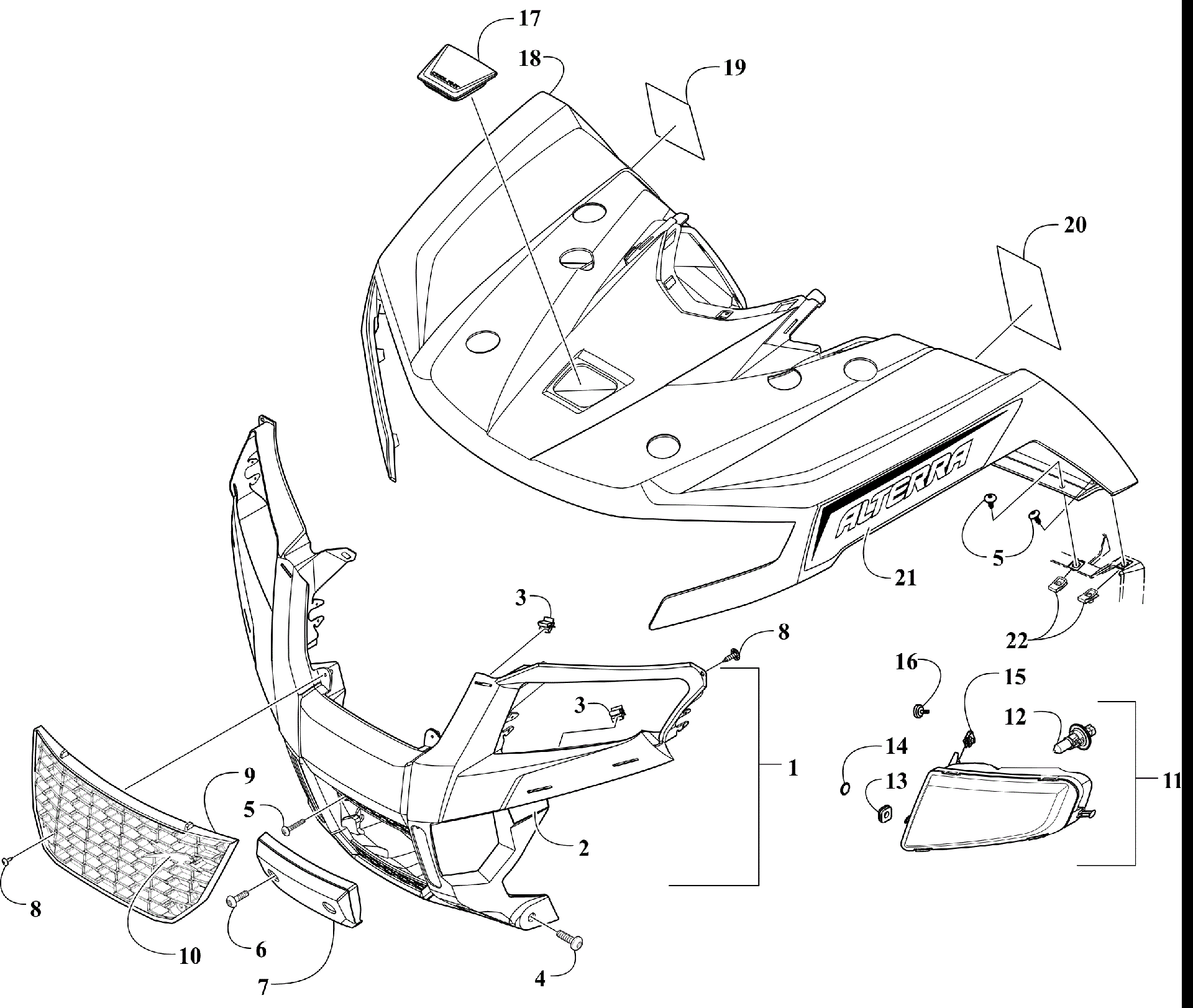

Схема передней части BODY PANEL AND HEADLIGHT ASSEMBLIES [301934] для ATV ALTERRA 700 RED [A2017XAT4EUSR]
Схема
Детали
![Передняя часть BODY PANEL AND HEADLIGHT ASSEMBLIES [301934]](/upload/schemas/632d824eb2ce71.76786612.gif)
Номер
Наименование детали
Цена
1
Передняя решетка Arctic Cat art. 5506-753
По запросу
2
REFLECTOR,FRONT-RH art. 4411-168
По запросу
2
REFLECTOR,FRONT-LH art. 4411-169
По запросу
3
CLIP,RETAINING art. 1423-321
По запросу
4
Болт Arctic Cat art. 8409-020
от 110 ₽
5
Винт крепления стекла M6X1.0X23.5 Arctic Cat art. 0423-609
от 221 ₽
6
Screw, Machine art. 8468-820
По запросу
7
COVER,WINCH art. 4406-584
По запросу
8
Screw, Self Tapping art. 1423-284
По запросу
9
GRILL,FRONT-151 ATV (13.5 mm TABS) art. 4406-990
По запросу
10
Emblem, Aircat art. 4411-479
По запросу
11
Фара передняя правая Arctic Cat art. 0509-100
По запросу
11
HEADLIGHT,HALOGEN-LH (inc. one No. 12) art. 0509-101
По запросу
12
BULB,HEADLIGHT-H13 HALOGEN art. 0409-182
По запросу
13
GROMMET-LH art. 4406-723
По запросу
13
GROMMET-RH art. 4406-722
По запросу
14
O-RING,D:.116 ID: .924-EPDM (3-912) art. 1423-326
По запросу
15
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
16
SCREW,1" RND KNOB-M5X0.8X15MM LG art. 2623-113
По запросу
17
PLUG,ACCESS COOLING art. 4406-784
По запросу
18
FENDER,FRONT-RED-ASSY (inc. 19-20) art. 5506-665
По запросу
19
DECAL,WARNING-FRONT FENDER-RH(replaces 4411-672) art. 6411-422
По запросу
20
DECAL,WARNING-FRONT FENDER-LH art. 4411-673
По запросу
21
DECAL,FRONT FENDER-ALTERRA-RED-RH art. 5411-768
По запросу
21
DECAL,FRONT FENDER-ALTERRA-RED-LH art. 5411-769
По запросу
22
Клипса Arctic Cat art. 0423-577
от 168 ₽
