модель 2017 года
- Модель 700
- Код модели ATV ALTERRA 700 RED [A2017XAT4EUSR]

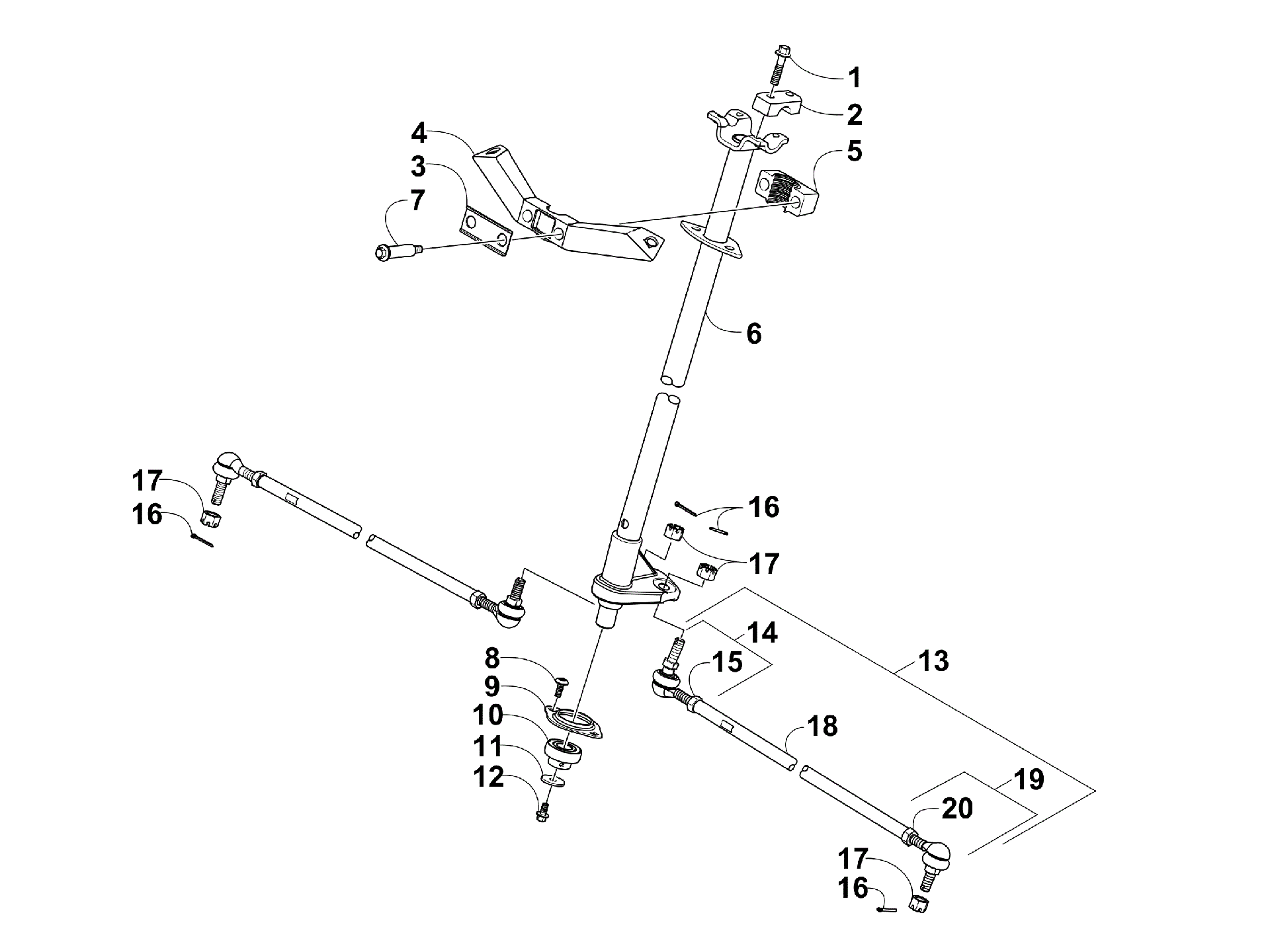

Схема рулевого управления ASSEMBLY [300643] для ATV ALTERRA 700 RED [A2017XAT4EUSR]
Схема
Детали
![Рулевое управление ASSEMBLY [300643]](/upload/schemas/632d95fd103297.48856794.gif)
Номер
Наименование детали
Цена
1
Болт M8X1.25X35 Arctic Cat art. 8408-835
от 210 ₽
2
Скоба крепления руля Arctic Cat art. 0405-035
от 1 080 ₽
3
CAP,HOUSING-BLACK art. 0505-898
По запросу
4
BRACKET,SUPPORT-CONSOLE art. 4406-787
По запросу
5
Housing, Lower art. 0405-259
По запросу
6
POST,STEERING-PTD BLK art. 0505-884
По запросу
7
Screw, Shoulder art. 0423-505
от 210 ₽
8
Винт Arctic Cat art. 8476-616
По запросу
9
FLANGE,BEARING-TWO MTG HOLE art. 0405-550
По запросу
10
BEARING,LOW SPEED STEERING art. 0405-549
По запросу
11
Washer art. 8450-109
По запросу
12
Screw, Cap art. 8408-613
По запросу
13
Rod, Tie - Assembly (inc. 15, 18, 20 and both Tie Rod Ends) art. 0505-885
По запросу
14
Rod End, Tie Rod-LH Thread art. 0505-875
от 2 970 ₽
15
Nut, Hex - Left-Hand Thread art. 0423-013
По запросу
16
Pin, Cotter art. 0623-175
По запросу
17
NUT,HEX CASTLE M10-1.25 art. 0423-072
По запросу
18
ROD,TIE art. 0405-521
По запросу
19
Наконечник рулевой тяги art. 0505-874
от 2 970 ₽
Аналог
Наконечники рулевые All Balls для Arctic Cat
art. 51-1061
3 400 ₽
Требуется 2 шт.
Подписаться
Аналог
1 710 ₽
Требуется 2 шт.
Подписаться
Аналог
5 980 ₽
Требуется 2 шт.
20
Nut, Hex - Right-Hand Thread art. 8420-002
По запросу
