модель 2017 года
- Модель 700
- Код модели ATV ALTERRA 700 XT EPS RED [A2017XCT1PUSE]

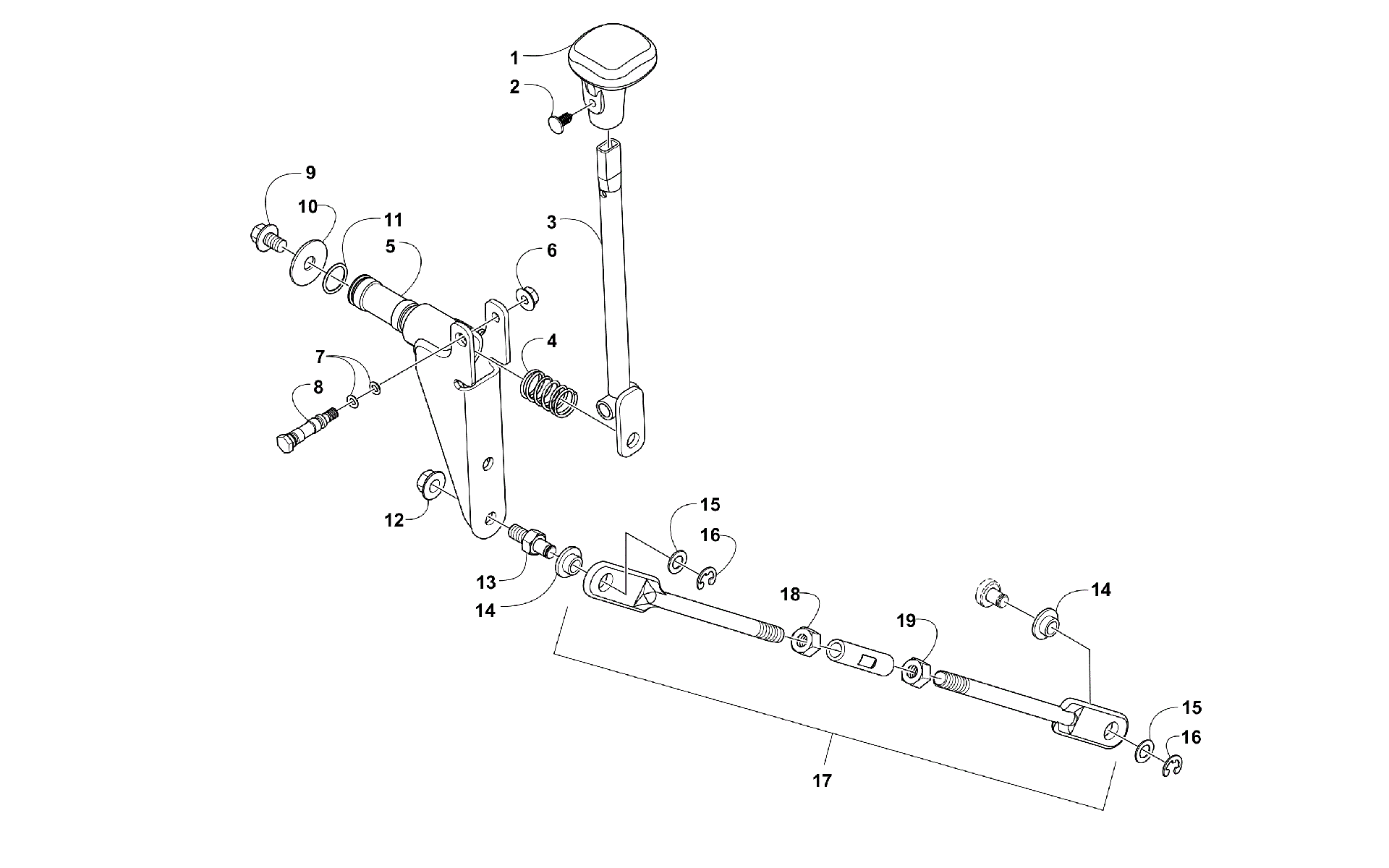

Схема Shift рычага ASSEMBLY [300273] для ATV ALTERRA 700 XT EPS RED [A2017XCT1PUSE]
Схема
Детали
![Shift рычаг ASSEMBLY [300273]](/upload/schemas/632f25d8e2e175.28910079.gif)
Номер
Наименование детали
Цена
1
Накладка рычага переключения КПП Arctic Cat art. 0402-843
По запросу
2
Фиксатор рукоятки переключения Arctic Cat art. 0423-345
от 168 ₽
3
LEVER,SHIFT-PTD BLK (ATV 151) art. 2502-162
По запросу
4
SPRING,SHIFTER art. 2402-117
По запросу
5
SHAFT,SHIFT-PTD BLACK art. 2502-149
По запросу
6
Гайка Arctic Cat art. 8424-602
от 110 ₽
7
O-RING,-008 (3/16X5/16X1/16) art. 0423-182
По запросу
8
AXLE,PIVOT,SHAFT art. 0402-675
от 1 230 ₽
9
Сливной болт крышки вариатора Arctic Cat art. 8408-812
от 263 ₽
10
Шайба 5/16X1 1/8X1/16 Z&Y Arctic Cat art. 0423-087
от 110 ₽
11
O-RING,-016 (5/8X3/4X1/16) art. 0423-299
По запросу
12
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
13
PIN,SHIFT LINKAGE MOUNT art. 1402-621
от 250 ₽
14
Втулка тяги переключения передач Arctic Cat art. 0423-091
от 250 ₽
15
Шайба Arctic Cat art. 0623-094
от 110 ₽
16
Стопор КПП Arctic Cat art. 0423-169
По запросу
17
LINKAGE,SHIFT-ASSEMBLY (inc. 18-19) art. 2502-139
По запросу
18
NUT,HEX-3/8-24 UNF W/CLEAR CHROMATE art. 0623-294
По запросу
19
NUT, HEX 3/8-24 LH art. 0123-917
По запросу
