модель 2017 года
- Модель 700
- Код модели ATV ALTERRA 700 XT EPS RED [A2017XCT1PUSE]

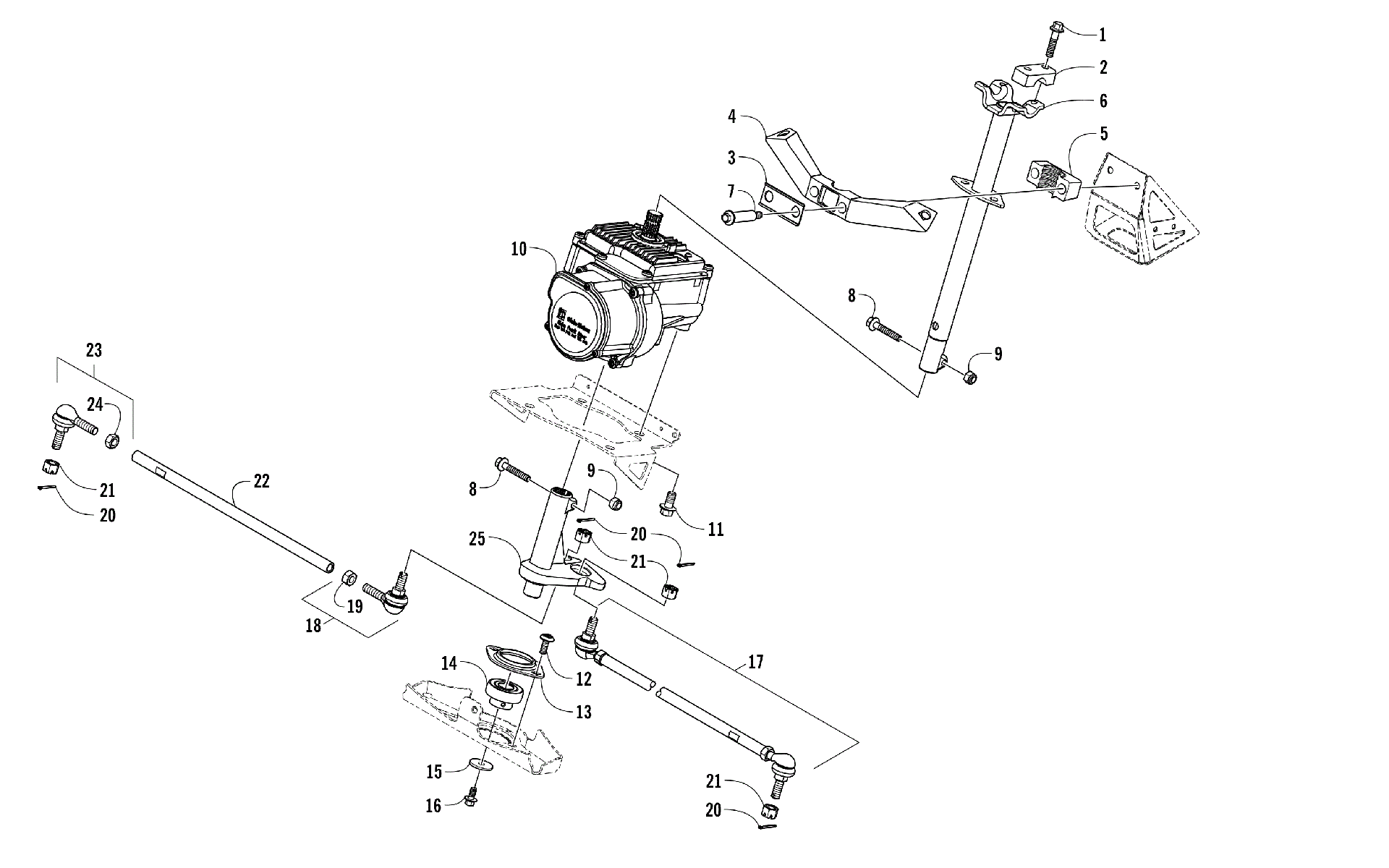

Схема рулевого управления ASSEMBLY [301597] для ATV ALTERRA 700 XT EPS RED [A2017XCT1PUSE]
Схема
Детали
![Рулевое управление ASSEMBLY [301597]](/upload/schemas/632f28615351b2.24252391.gif)
Номер
Наименование детали
Цена
1
Болт M8X1.25X35 Arctic Cat art. 8408-835
от 210 ₽
2
Скоба крепления руля Arctic Cat art. 0405-035
от 1 080 ₽
3
CAP,HOUSING-BLACK art. 0505-898
По запросу
4
BRACKET,SUPPORT-CONSOLE art. 4406-787
По запросу
5
Housing, Lower art. 0405-259
По запросу
6
POST,STEERING-PTD BLK (EPS) art. 0505-882
По запросу
7
Screw, Shoulder art. 0423-505
от 210 ₽
8
Болт рулевой сошки Arctic Cat art. 8020-045
По запросу
9
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
10
Электроусилитель руля Arctic Cat art. 1505-071
По запросу
11
Болт Arctic Cat art. 8409-020
от 110 ₽
12
Винт Arctic Cat art. 8476-616
По запросу
13
FLANGE,BEARING-TWO MTG HOLE art. 0405-550
По запросу
14
BEARING,LOW SPEED STEERING art. 0405-549
По запросу
15
Washer art. 8450-109
По запросу
16
Screw, Cap art. 8408-613
По запросу
17
Rod, Tie - Assembly (inc. 19, 22, 24, and both Tie Rod Ends) art. 0505-885
По запросу
18
Rod End, Tie Rod-LH Thread (inc. one No. 19-21) art. 0505-875
от 2 970 ₽
19
Nut, Hex - Left-Hand Thread art. 0423-013
По запросу
20
Pin, Cotter art. 0623-175
По запросу
21
NUT,HEX CASTLE M10-1.25 art. 0423-072
По запросу
22
ROD,TIE art. 0405-521
По запросу
23
Наконечник рулевой тяги art. 0505-874
от 2 970 ₽
Аналог
Наконечники рулевые All Balls для Arctic Cat
art. 51-1061
3 400 ₽
Требуется 2 шт.
Подписаться
Аналог
1 710 ₽
Требуется 2 шт.
Подписаться
Аналог
5 980 ₽
Требуется 2 шт.
24
NUT,HEX-M10 X 1.25 CL8 Z&C (RB 8420-002)(replaces 8420-001) art. 8420-002
По запросу
25
POST,STEERING-FORGING-PTD BLACK (EPS) art. 0505-877
По запросу
