модель 2017 года
- Модель 700
- Код модели VLX 700 BLACK [A2017IBT4EUSP]

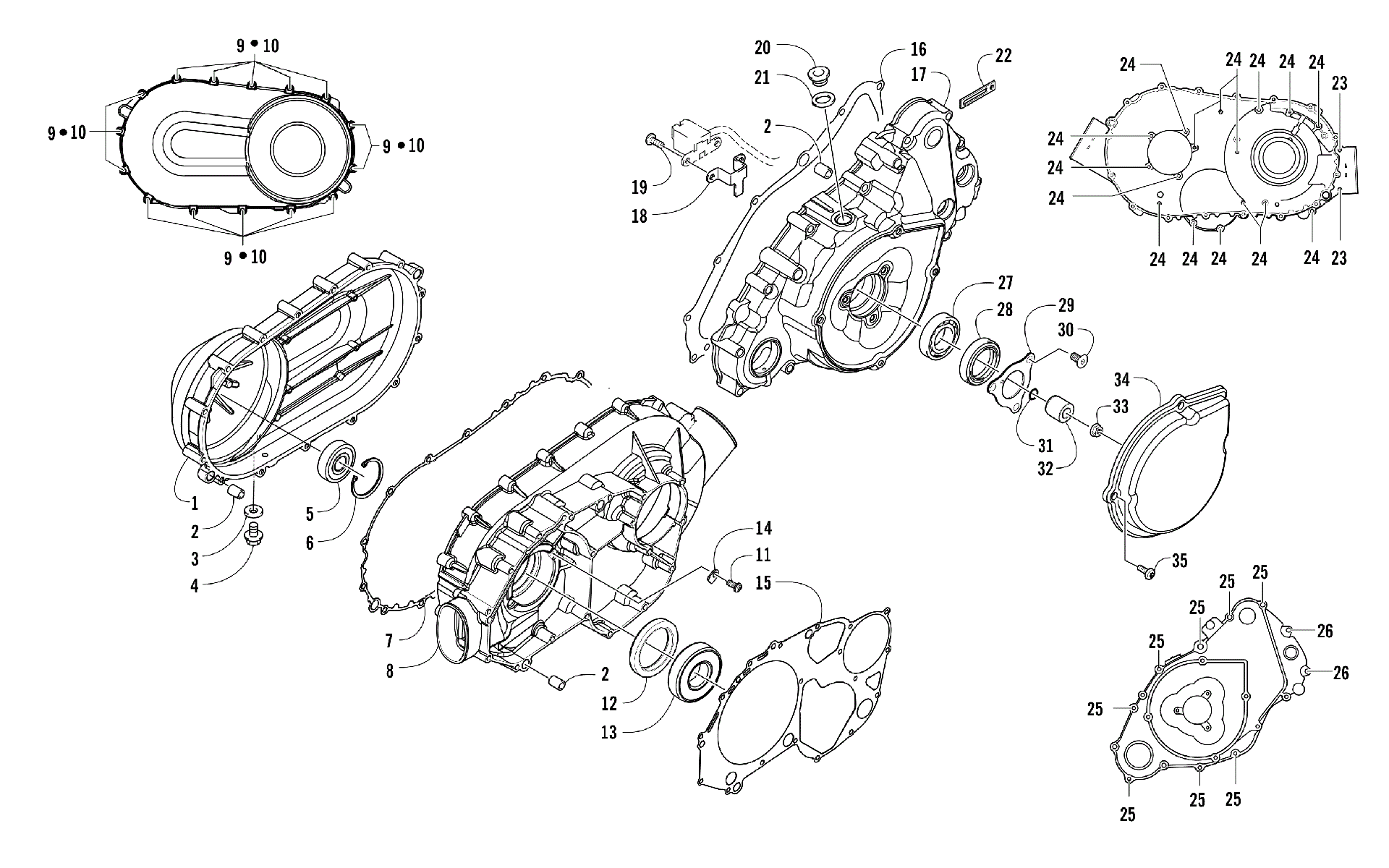

Схема узла крышки сцепления/ремня/магнето [302155] для VLX 700 BLACK [A2017IBT4EUSP]
Схема
Детали
![Узел крышки сцепления/ремня/магнето [302155]](/upload/schemas/632f0437eeb169.63416293.gif)
Номер
Наименование детали
Цена
1
COVER,H1 V-BELT-DAMPENED (PTD BLK) art. 0806-179
По запросу
2
Втулка крышки вариатора Arctic Cat art. 0829-002
от 473 ₽
3
Шайба сливной пробки крышки вариатора Arctic Cat art. 0830-013
По запросу
4
Сливной болт крышки вариатора Arctic Cat art. 8408-812
от 263 ₽
5
Подшипник Arctic Cat art. 0832-060
от 290 ₽
6
Кольцо стопорное Arctic Cat art. 0831-078
По запросу
7
GASKET,V-BELT COVER-DAMPENER art. 0831-096
По запросу
8
COVER,CLUTCH-RR PORT(M5 THREADS) art. 0806-174
По запросу
9
WASHER,RUBBER-6.8MMX13.89MMX3 art. 0828-148
По запросу
10
SCREW,SHOULDER-M5X0.8 6MMX40 art. 0826-160
По запросу
11
Винт Arctic Cat art. 0826-029
от 110 ₽
12
Сальник Вариатора Arctic Cat art. 0830-244
По запросу
13
Подшипник Arctic Cat art. 0832-009
По запросу
14
Стопор подшипника Arctic Cat art. 0822-010
от 429 ₽
15
GASKET,WET CLUTCH COVER-AMF art. 0831-097
По запросу
16
Прокладка крышки генератора Arctic Cat art. 0830-128
от 2 961 ₽
17
COVER,MAGNETO (LONG BOSS K) art. 0806-170
По запросу
18
Clamp - NO. 3 art. 0802-071
По запросу
19
Screw, Machine art. 8470-510
от 110 ₽
20
PLUG,TDC INSPECTION art. 0826-155
от 790 ₽
21
Шайба Arctic Cat art. 0830-015
от 160 ₽
22
Зажим Arctic Cat art. 1623-984
По запросу
23
Screw, Machine art. 8470-676
По запросу
24
Screw, Machine art. 8470-641
По запросу
25
Винт M6X1.0X40 CL8.8 BLK Arctic Cat art. 8468-640
от 221 ₽
26
Screw, Machine art. 8468-625
По запросу
27
Подшипник Arctic Cat art. 1602-981
от 4 179 ₽
28
Сальник Arctic Cat art. 0830-226
от 2 405 ₽
29
RETAINER, OIL SEAL art. 0805-008
По запросу
30
SCREW,MACH-TSFH M6 X1X12 W/ THD LOCK art. 0826-031
По запросу
31
Уплотнительное кольцо Arctic Cat art. 0830-108
от 168 ₽
32
Втулка Arctic Cat art. 0820-061
По запросу
33
Гайка Arctic Cat art. 0827-008
По запросу
34
Крышка внешняя корпуса магнето Arctic Cat art. 0820-068
от 890 ₽
35
Винт Arctic Cat art. 8468-616
от 116 ₽
