модель 2017 года
- Модель 700
- Код модели VLX 700 BLACK [A2017IBT4EUSP]

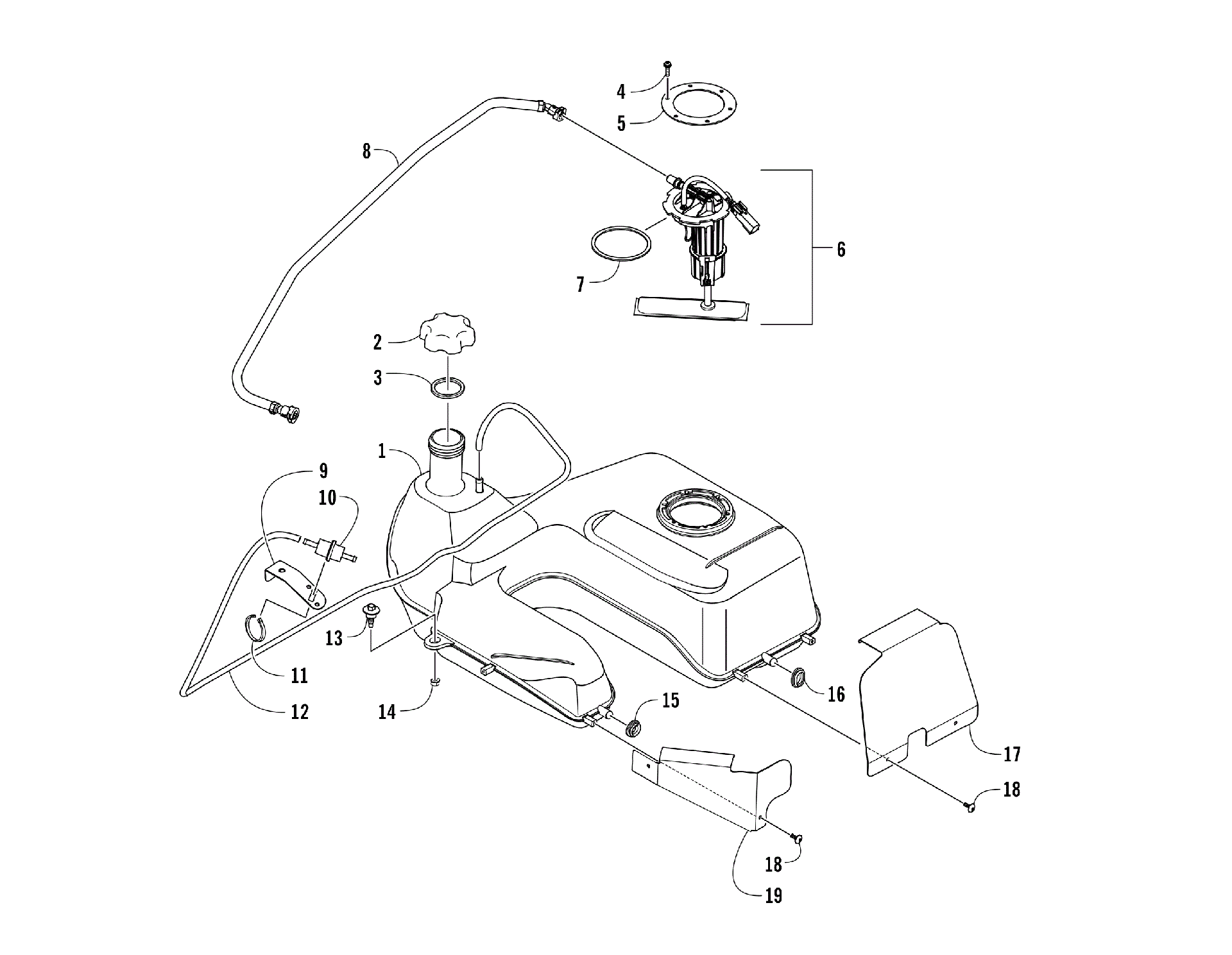

Схема топливный бака ASSEMBLY [302144] для VLX 700 BLACK [A2017IBT4EUSP]
Схема
Детали
![топливный бак ASSEMBLY [302144]](/upload/schemas/632f14193abb51.04414092.gif)
Номер
Наименование детали
Цена
1
Tank, Gas - Assembly (inc. 2-5) art. 0570-492
По запросу
2
Крышка бензобака Arctic Cat art. 0470-438
от 527 ₽
Аналог
Крышка бензобака Polaris / Ski-Doo / Arctic Cat / Yamaha
art. AT-07559
4 178 ₽
Требуется 1 шт.
3
Прокладка крышки масляного бачка Arctic Cat art. 0109-733
По запросу
4
Screw, Self-Tapping art. 0423-898
По запросу
5
Plate, Retaining - Fuel Pump art. 2670-042
По запросу
6
PUMP,FUEL-ASSY (W/O SENDER) art. 0570-491
По запросу
7
Сальник бензонасоса Arctic Cat art. 0470-838
от 368 ₽
Аналог
372 ₽
Требуется 1 шт.
8
Топливный шланг Arctic Cat art. 0570-317
По запросу
9
MOUNT,VENT FILTER (FIS) art. 0470-980
По запросу
10
Фильтр топливный Arctic Cat art. 0470-988
от 362 ₽
11
Зажим Arctic Cat art. 0123-788
По запросу
12
Топливный шланг Arctic Cat art. 0410-070
от 6 122 ₽
13
Screw, Fuel Tank art. 0423-732
По запросу
14
Nut art. 0623-038
от 110 ₽
15
GROMMET, FUEL TANK art. 0423-460
По запросу
16
GROMMET, FUEL TANK art. 0423-806
По запросу
17
Термозащитная пластина задней части бензобака Arctic Cat art. 0470-710
По запросу
18
Винт Arctic Cat art. 2623-164
от 368 ₽
19
Термозащитная плаcтина бензобака Arctic Cat art. 0470-709
По запросу
