модель 2017 года
- Модель TRV 700
- Код модели ALTERRA TRV 700 L7E BLACK [A2017THT4E7EP]

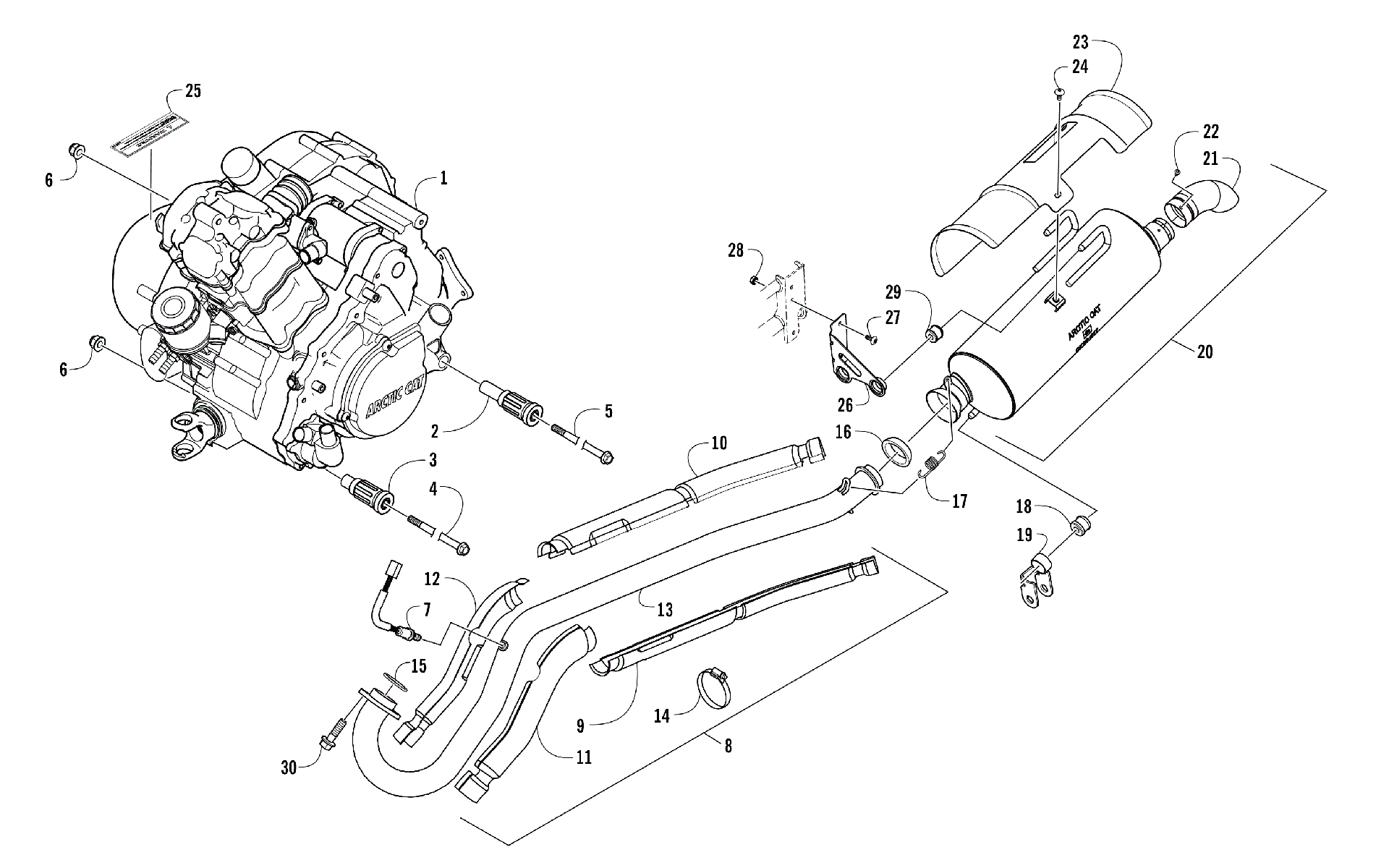

Схема двигателя AND EXHAUST [301952] для ALTERRA TRV 700 L7E BLACK [A2017THT4E7EP]
Схема
Детали
![Двигатель AND EXHAUST [301952]](/upload/schemas/632f1d0f66af47.28694828.gif)
Номер
Наименование детали
Цена
1
Engine, A700U art. 0800-237
По запросу
2
Подушка двигателя Arctic Cat art. 0801-129
от 4 694 ₽
3
Подушка двигателя Arctic Cat art. 0801-122
от 4 946 ₽
4
SCREW,CAP-HFH M10X1.25X215 CL10.9 Z&Y art. 0423-405
По запросу
5
SCREW,CAP-HFH M10X1.25X190 CL10.9 Z&Y art. 0423-451
По запросу
6
Nut, Lock art. 1423-335
По запросу
7
Sensor, Oxygen art. 0430-135
от 5 395 ₽
8
PIPE,EXHAUST-ASSEMBLY (inc. 9-14) art. 0512-623
По запросу
9
SHIELD,EXHAUST-LOWER art. 0412-355
По запросу
10
SHIELD,EXHAUST-UPPER art. 0412-354
По запросу
11
SHIELD,EXHAUST PIPE art. 0412-686
По запросу
12
SHIELD,EXHAUST PIPE art. 0412-687
По запросу
13
PIPE,EXHAUST-BLACK art. 0512-624
По запросу
14
Clamp, Hose art. 0423-317
По запросу
15
Прокладка выхлопной трубы Arctic Cat art. 0412-338
от 2 310 ₽
16
Прокладка глушителя Arctic Cat art. 0412-375
от 980 ₽
17
Пружина Arctic Cat art. 0612-668
от 683 ₽
18
Втулка крепежа глушителя Arctic Cat art. 0412-577
По запросу
19
CHANNEL,MUFFLER SUPPORT-BLACK art. 1506-732
По запросу
20
MUFFLER-ASSEMBLY (inc. 21-22) art. 0512-911
По запросу
21
TAIL PIPE WELDMENT-PTD HI TEMP BLACK art. 0512-909
По запросу
22
Screw, Self-Tapping art. 1423-323
По запросу
23
SHIELD,EXHAUST art. 0412-983
По запросу
24
Screw, Machine art. 8477-610
По запросу
25
Decal, Warning art. 0411-426
По запросу
26
BRACKET,MUFFLER art. 5406-091
По запросу
27
Винт Arctic Cat art. 8476-616
По запросу
28
Nut art. 0623-038
от 110 ₽
29
GROMMET,EXHAUST HANGER art. 0412-544
По запросу
30
Болт Arctic Cat art. 8408-820
от 110 ₽
