модель 2017 года
- Модель TRV 700
- Код модели ALTERRA TRV 700 L7E BLACK [A2017THT4E7EP]

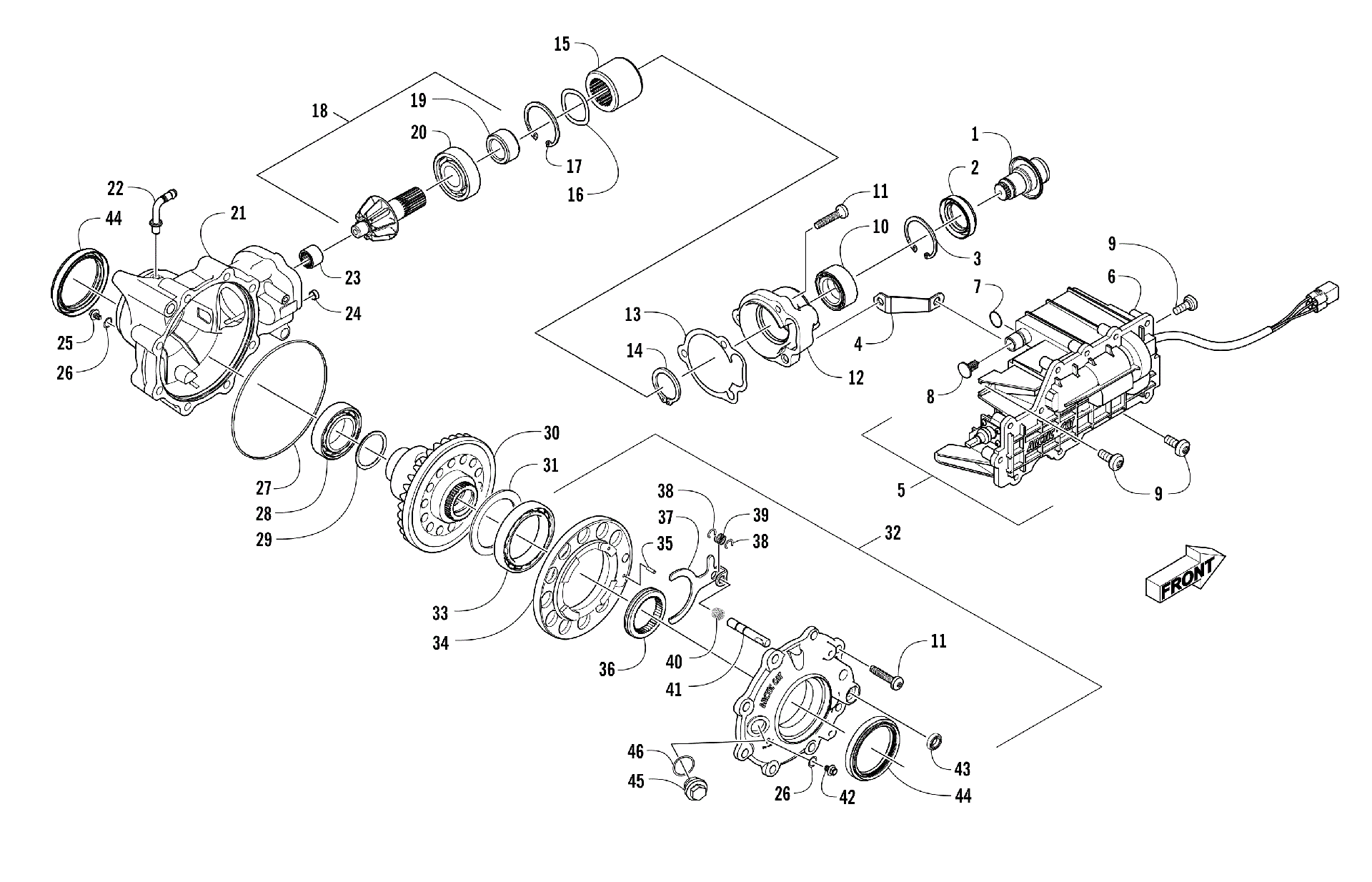

Схема узла заднего редуктора [301953] для ALTERRA TRV 700 L7E BLACK [A2017THT4E7EP]
Схема
Детали
![Узел заднего редуктора [301953]](/upload/schemas/632f346b238966.63797881.gif)
Номер
Наименование детали
Цена
0
GEARCASE,REAR (3.1 - ELEC LOCK) art. 2502-425
По запросу
1
Муфта переднего кардана Arctic Cat art. 2502-156
По запросу
2
Сальник Arctic Cat art. 1402-011
от 1 901 ₽
Аналог
Сальник кардана Forzoni Arctic Cat ( 1402-011 )
art. FS-006
290 ₽
Требуется 1 шт.
Подписаться
3
Стопорное кольцо Arctic Cat art. 0423-423
от 420 ₽
4
Bracket, Actuator art. 2402-369
По запросу
5
Actuator, Electric Lock (inc. 6-8) art. 0430-145
По запросу
6
ACTUATOR,ELEC LOCK art. 2502-194
По запросу
7
Уплотнительное кольцо актуатора Arctic Cat art. 1402-981
от 116 ₽
8
Фиксатор рукоятки переключения Arctic Cat art. 0423-345
от 168 ₽
9
Винт Arctic Cat art. 0423-396
от 473 ₽
10
Подшипник редуктора Arctic Cat art. 1402-043
от 7 007 ₽
11
Screw, Self-Tapping art. 0423-118
По запросу
12
Housing, Pinion art. 0502-528
По запросу
13
Прокладка редуктора Arctic Cat art. 0402-947
от 473 ₽
14
Стопорное кольцо Arctic Cat art. 0423-417
По запросу
15
COLLAR,SHAFT-SPLINED art. 0402-981
По запросу
16
WASHER,SPRING art. 0402-982
По запросу
17
Ring, Retaining art. 1423-067
По запросу
18
Хвостовик редуктора 11 зубьев Arctic Cat art. 1502-851
от 26 900 ₽
19
Collar, Retaining art. 1402-977
По запросу
20
Подшипник Arctic Cat art. 0402-327
от 3 266 ₽
Аналог
13 870 ₽
Требуется 1 шт.
21
Корпус редуктора Arctic Cat art. 1502-856
от 28 214 ₽
22
Fitting, Elbow art. 2402-162
По запросу
23
Подшипник хвостовика игольчатый Arctic Cat art. 0402-328
от 2 290 ₽
Аналог
13 870 ₽
Требуется 1 шт.
24
Pin, Dowel art. 0402-411
По запросу
25
Пробка Arctic Cat art. 1402-210
от 1 848 ₽
26
Сальник Arctic Cat art. 0423-153
от 14 850 ₽
27
Кольцо резиновое Arctic Cat art. 0423-149
от 1 596 ₽
28
Подшипник Arctic Cat art. 0402-393
от 1 901 ₽
Аналог
13 870 ₽
Требуется 1 шт.
29
Shim, 41 x 49 x 1.7 mm art. 0402-409
По запросу
29
Shim, 41 x 49 x 1.3 mm art. 0402-405
По запросу
29
Shim, 41 x 49 x 1.4 mm art. 0402-406
По запросу
29
Shim, 41 x 49 x 1.5 mm art. 0402-407
По запросу
29
Shim, 41 x 49 x 1.6 mm art. 0402-408
По запросу
30
GEAR(34T 3.1 LOCK)-WELDMENT art. 1502-919
По запросу
31
SHIM, 1.6 art. 1402-077
По запросу
31
SHIM, 1.5 art. 1402-076
По запросу
31
SHIM, 1.4 art. 1402-075
По запросу
31
Шайба Arctic Cat art. 1402-074
от 3 890 ₽
31
Шайба Arctic Cat art. 1402-078
от 3 890 ₽
32
Cover, Gearcase (inc. one No. 26 and 33-44) art. 2502-286
По запросу
33
Подшипник переднего редуктора Arctic Cat art. 1402-053
от 690 ₽
34
FLANGE,BEARING-MACH art. 0502-413
По запросу
35
PIN, PARALLEL art. 1402-079
По запросу
36
COLLAR, SLIDING - LOCK art. 1402-042
По запросу
37
FORK art. 1402-054
По запросу
38
RING, RETAINING art. 1402-058
По запросу
39
SPRING art. 1402-057
По запросу
40
SPRING art. 1402-063
По запросу
41
SHAFT,LOCK art. 1402-656
По запросу
42
Plug, Oil Level (inc. one No. 26) art. 1402-211
По запросу
43
Сальник редуктора на актуатор Arctic Cat art. 1402-056
от 2 048 ₽
44
Сальник Arctic Cat art. 2402-240
от 3 266 ₽
45
Заливная пробка редуктора Arctic Cat art. 0402-333
от 1 596 ₽
46
Уплотнительное кольцо Arctic Cat art. 0423-154
от 368 ₽
