модель 2017 года
- Модель TRV 700
- Код модели ALTERRA TRV 700 T3 BLACK [A2017THT4E3TP]

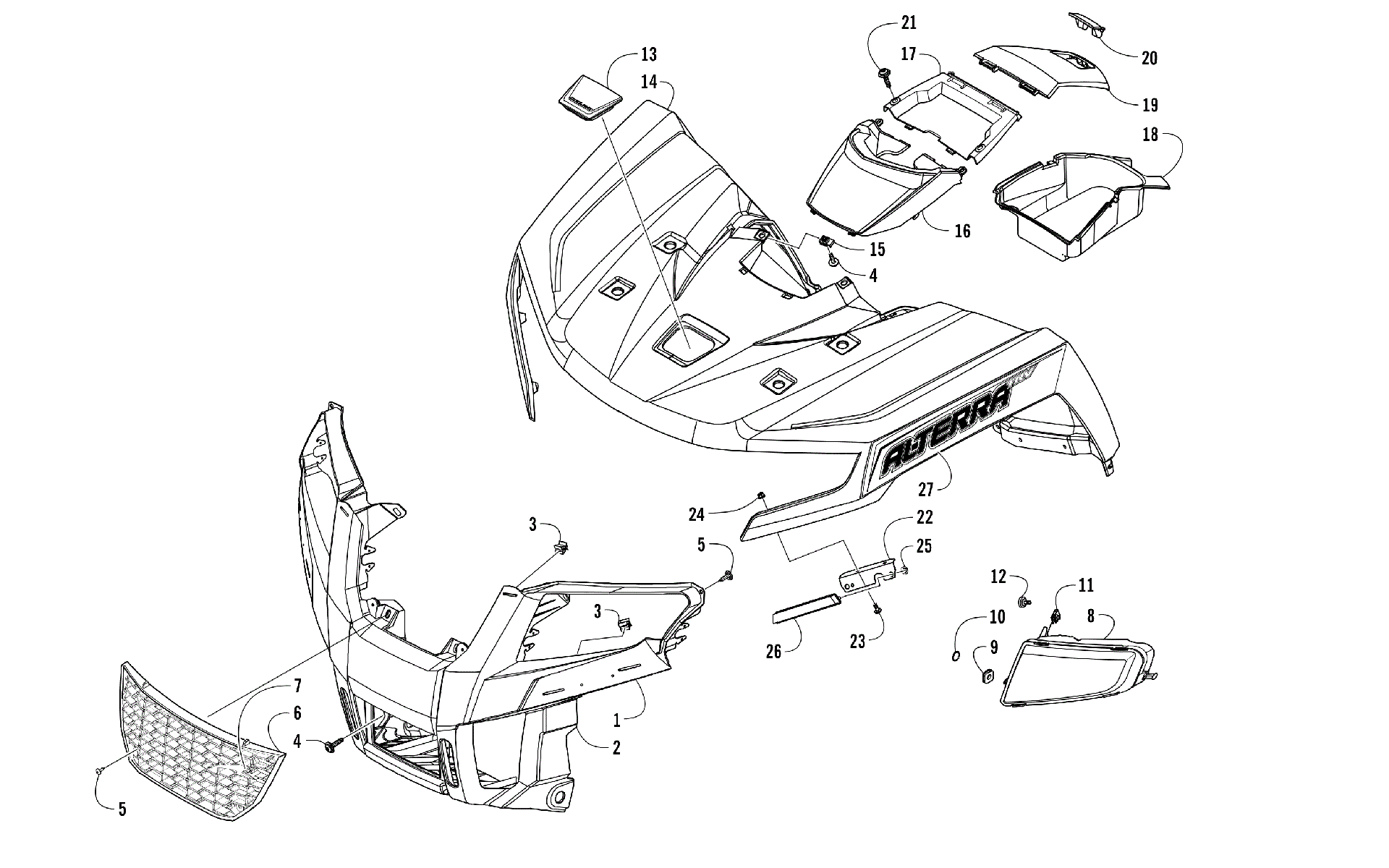

Схема передней части BODY PANEL AND HEADLIGHT ASSEMBLIES [301993] для ALTERRA TRV 700 T3 BLACK [A2017THT4E3TP]
Схема
Детали
![Передняя часть BODY PANEL AND HEADLIGHT ASSEMBLIES [301993]](/upload/schemas/632f1a8c256c71.35960404.gif)
Номер
Наименование детали
Цена
1
FASCIA,FRONT-ROUTED-EURO art. 7506-715
По запросу
2
REFLECTOR,FRONT-RH art. 5411-460
По запросу
2
REFLECTOR,FRONT-LH art. 5411-461
По запросу
3
CLIP,RETAINING art. 1423-321
По запросу
4
Винт крепления стекла M6X1.0X23.5 Arctic Cat art. 0423-609
от 221 ₽
5
Screw, Self Tapping art. 1423-284
По запросу
6
GRILL,FRONT-151 ATV (13.5 mm TABS) art. 4406-990
По запросу
7
Emblem, Aircat art. 4411-479
По запросу
8
HEADLIGHT,LED-RH-ASSY (ECE) art. 0509-118
По запросу
8
HEADLIGHT,LED-LH-ASSY (ECE) art. 0509-119
По запросу
9
GROMMET-RH art. 4406-722
По запросу
9
GROMMET-LH art. 4406-723
По запросу
10
O-RING,D:.116 ID: .924-EPDM (3-912) art. 1423-326
По запросу
11
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
12
SCREW,1" RND KNOB-M5X0.8X15MM LG art. 2623-113
По запросу
13
PLUG,ACCESS COOLING art. 4406-784
По запросу
14
FENDER,FRONT-HDPE-BLACK art. 5406-345
По запросу
15
Клипса Arctic Cat art. 0423-577
от 168 ₽
16
CONSOLE,FRONT art. 5406-211
По запросу
17
CONSOLE,REAR art. 5406-987
По запросу
18
BOX,STORAGE art. 5406-204
По запросу
19
DOOR,STORAGE BOX art. 5406-208
По запросу
20
LATCH,DOOR art. 5406-207
По запросу
21
SCREW, M6X1.0 DOG-POINT art. 1423-221
По запросу
22
BRACKET,INDICATOR DIRECTIONAL-LH-PTD BLK art. 7506-217
По запросу
22
BRACKET,INDICATOR DIRECTIONAL-RH-PTD BLK art. 7506-216
По запросу
23
Винт Arctic Cat art. 8477-616
от 110 ₽
24
Nut, Lock art. 8427-603
По запросу
25
Гайка art. 0423-357
По запросу
26
Signal, Turn - Front - Left art. 0509-091
По запросу
26
Signal, Turn - Front - Right art. 0509-090
По запросу
27
DECAL,FRONT-ALTERRA TRV-LH-BLACK art. 5411-993
По запросу
27
DECAL,FRONT-ALTERRA TRV-RH-BLACK art. 5411-992
По запросу
