модель 2017 года
- Модель TRV 700
- Код модели ALTERRA TRV 700 T3 BLACK [A2017THT4E3TP]

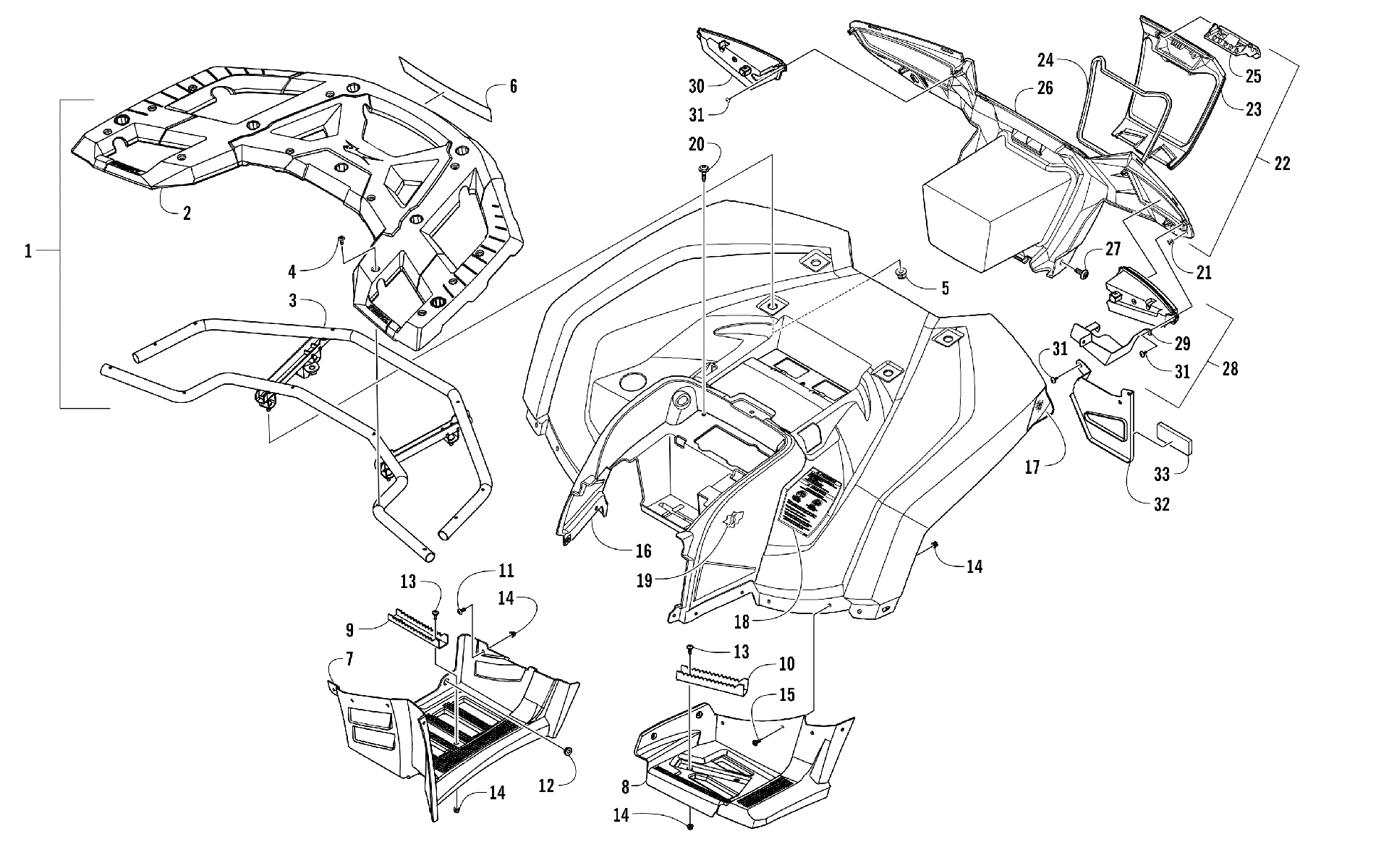

Схема задний RACK, кузов PANEL, FOOTWELL, и TAILLIGHT ASSEMBLIES [301997] для ALTERRA TRV 700 T3 BLACK [A2017THT4E3TP]
Схема
Детали
![задний RACK, кузов PANEL, FOOTWELL, и TAILLIGHT ASSEMBLIES [301997]](/upload/schemas/632f2c6395d031.64891437.gif)
Номер
Наименование детали
Цена
1
Rack, Rear (inc. 2-4) art. 7506-027
По запросу
2
Rack, Overmold art. 5506-672
По запросу
3
RACK,REAR WELDMENT-PTD(replaces 7506-025) art. 7506-027
По запросу
4
SCREW,MACH-TSTRH M6-1.0X10 CL8.8 BLK W/ art. 1423-301
По запросу
5
Nut, Hex art. 8432-802
По запросу
6
Decal, Arctic Cat art. 5411-506
По запросу
7
FOOTWELL,LH-RTD (R/B 8506-327) art. 7506-455
По запросу
7
Подножка правая Arctic Cat art. 1506-813
По запросу
8
FOOTWELL,REAR-RH art. 2406-042
По запросу
8
FOOTWELL,REAR-LH art. 2406-043
По запросу
9
Подножка черная art. 5506-497
от 1 848 ₽
10
FOOTPEG,REAR-PTD BLK art. 7506-625
По запросу
11
Винт Arctic Cat art. 8477-620
от 168 ₽
12
Втулка Arctic Cat art. 0423-678
от 326 ₽
13
Болт Arctic Cat art. 0423-355
По запросу
14
Nut, Lock art. 8427-603
По запросу
15
Винт Arctic Cat art. 8477-616
от 110 ₽
16
Panel, Fender - Assembly - Black art. 5406-360
По запросу
17
REFLECTOR,REAR-LH art. 4411-817
По запросу
17
REFLECTOR,REAR-RH art. 4411-816
По запросу
18
Decal, Warning - Tire Pressure art. 6411-008
По запросу
19
FOIL,PROTECTIVE-BATTERY BOX(RB 1412-115)(replaces 0412-968) art. 1412-115
По запросу
20
Винт крепления стекла M6X1.0X23.5 Arctic Cat art. 0423-609
от 221 ₽
21
CLIP,RETAINING art. 1423-321
По запросу
22
DOOR,BOX STORAGE-REAR-ASSY (EURO) (inc. 23-26) art. 7506-499
По запросу
23
DOOR,BOX STORAGE-REAR art. 4406-583
По запросу
24
SEAL,DOOR-BOX STORAGE art. 4406-839
По запросу
25
LATCH,DOOR-PLASTIC art. 4406-316
По запросу
26
FASCIA,REAR-ROUTED(replaces 7506-465) art. 7506-499
По запросу
27
SCREW,HFLGH M8X1.25X16MPT Z&B art. 1423-395
По запросу
28
TAILLIGHT,LED-LH-ECE-W/SHIELD(ALT TRV T3 (inc. 29) art. 0509-113
По запросу
29
SHIELD,LEFT TAIL LIGHT art. 0412-895
По запросу
30
TAILLIGHT,LED-RH-ECE (ATV 151) art. 0509-086
По запросу
31
Screw, Self Tapping art. 1423-284
По запросу
32
BRACKET,REFLECTOR REAR-LH-PTD BLK art. 7506-763
По запросу
32
BRACKET,REFLECTOR REAR-RH-PTD BLK art. 7506-762
По запросу
33
REFLECTOR,RED (T3S) art. 4406-103
По запросу
