модель 2017 года
- Модель TRV 700
- Код модели ALTERRA TRV 700 T3 RED [A2017THT4E3TR]

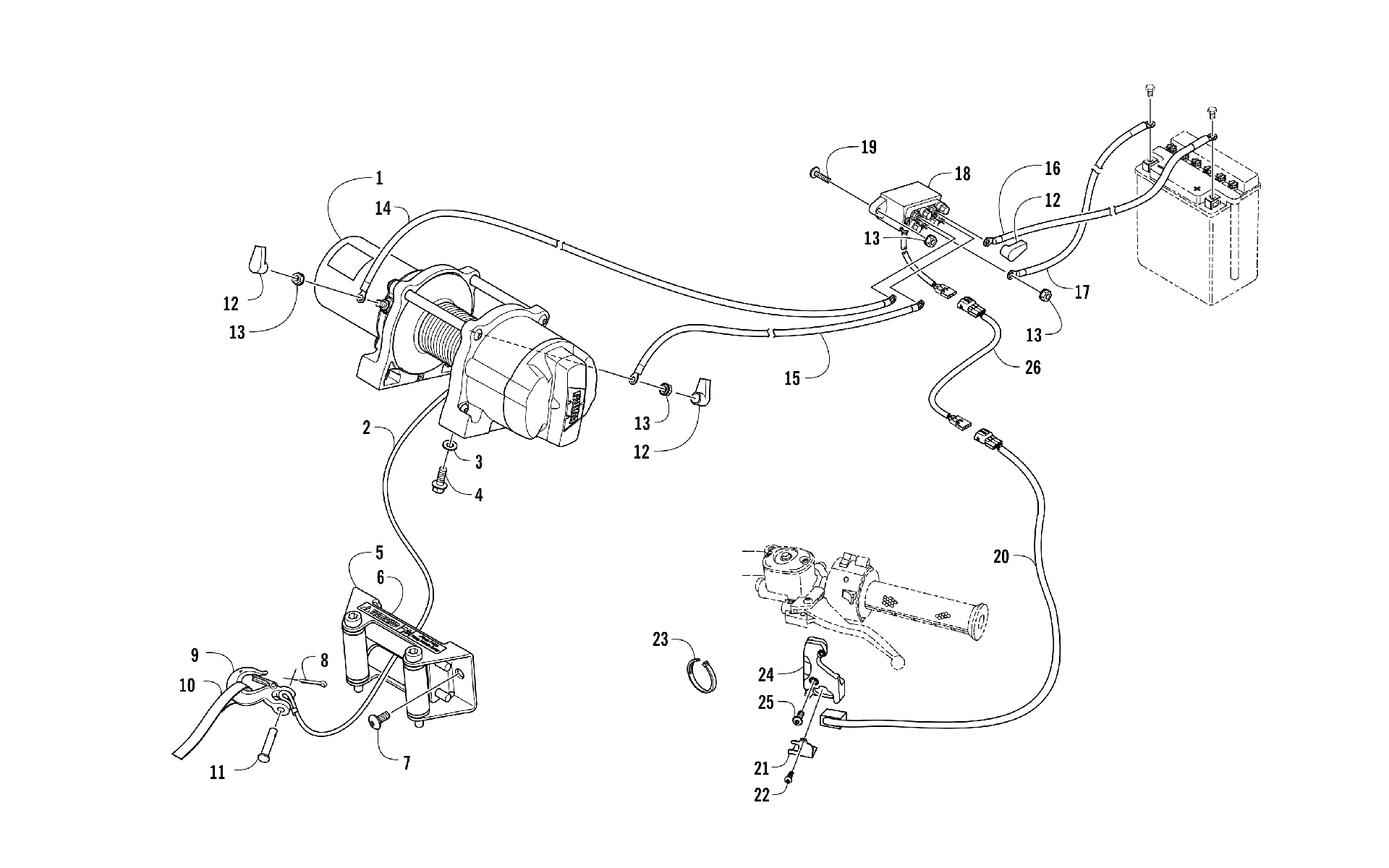

Схема лебёдки ASSEMBLY [301959] для ALTERRA TRV 700 T3 RED [A2017THT4E3TR]
Схема
Детали
![Лебёдка ASSEMBLY [301959]](/upload/schemas/632f32b1d01253.30230229.gif)
Номер
Наименование детали
Цена
1
WINCH,PV3000-CE (inc. 2) art. 0409-166
По запросу
2
CABLE, WIRE ROPE - 15236 art. 0441-061
По запросу
3
Washer, Lock art. 8051-246
По запросу
4
Болт Arctic Cat art. 8408-820
от 110 ₽
5
FAIRLEAD,ROLLER-1600 (B) (inc. 6) art. 0441-403
По запросу
6
DECAL,WARNING-ROLLER FAIRLEAD art. 0411-474
По запросу
7
Screw, Machine art. 8468-820
По запросу
8
Pin, Cotter art. 0623-175
По запросу
9
Hook, Winch art. 1441-833
По запросу
10
STRAP,WINCH HOOK-"ARCTIC CAT" art. 1441-781
По запросу
11
PIN art. 1441-834
По запросу
12
Boot, Terminal art. 0645-019
от 350 ₽
Аналог
Колпачок силового провода контактора лебедки Arctic Cat б.у
art. 0645-019_б.у
350 ₽
Требуется 3 шт.
13
Nut art. 0623-038
от 110 ₽
14
CABLE,WINCH-SOLENOID(65" YEL #6) art. 0445-112
По запросу
15
CABLE,WINCH-SOLENOID(65" BLUE #6) art. 0445-113
По запросу
16
CABLE,BATTERY-SOLENOID (8.5" RED #6) art. 0445-062
от 600 ₽
17
CABLE,BATTERY-WINCH SOL(8.5# BLK #6) art. 0445-122
По запросу
18
SOLENOID,WINCH-ASSY(replaces 0409-066) art. 0409-246
от 4 960 ₽
19
Screw, Machine art. 8476-625
от 160 ₽
20
SWITCH,WINCH-HARNESS ASSY(015 ATV) art. 0409-191
По запросу
21
COVER,WINCH SWITCH-BLACK art. 5506-053
По запросу
22
SCREW, COVER-WINCH SWITCH art. 0423-382
По запросу
23
Зажим Arctic Cat art. 0123-788
По запросу
23
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
24
HOUSING,WINCH SWITCH-EURO art. 0409-193
По запросу
25
SCREW,MACH-TSPNH M5X.8X40 CL8.8 Z&B art. 8471-540
По запросу
26
HARNESS,JUMPER-WINCH(017 TRV) art. 0486-616
По запросу
