модель 2017 года
- Модель TRV 700
- Код модели ALTERRA TRV 700 T3 RED [A2017THT4E3TR]

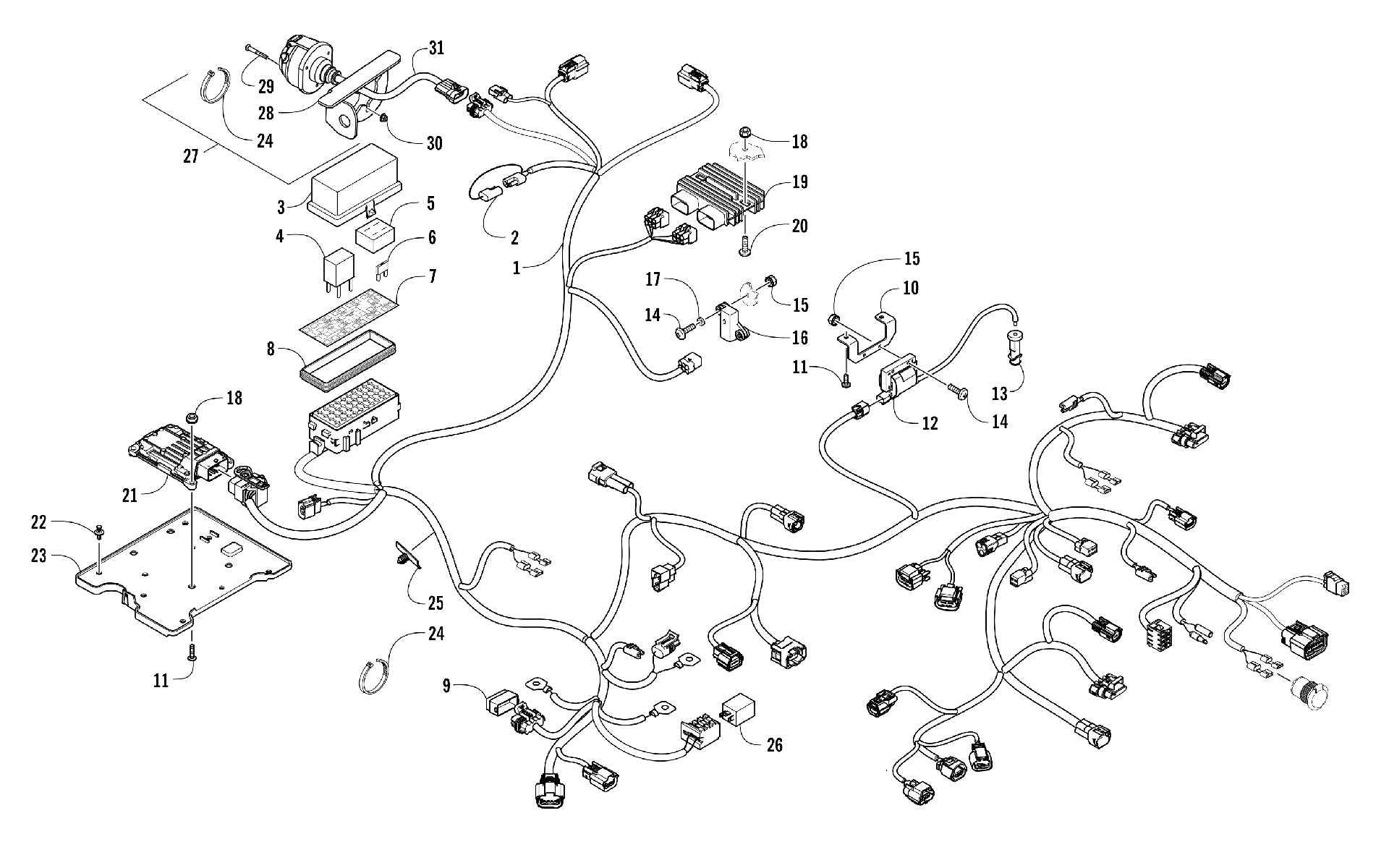

Схема жгута проводов ASSEMBLY [301969] для ALTERRA TRV 700 T3 RED [A2017THT4E3TR]
Схема
Детали
![Жгут проводов ASSEMBLY [301969]](/upload/schemas/632f33a227a8d2.75908040.gif)
Номер
Наименование детали
Цена
1
HARNESS/DIA,MAIN-017 ALT TRV 700 T3 (inc. 2-9) art. 0486-618
По запросу
2
Tether, Accessory Cover art. 0486-164
По запросу
3
Cover, Fuse Block art. 0430-085
По запросу
4
Relay (4-Pin) 20 Amp art. 0430-045
от 2 250 ₽
5
Holder, Fuse art. 0430-037
По запросу
6
Fuse - 30 Amp art. 0430-030
По запросу
6
Fuse - 15 Amp art. 0430-031
По запросу
6
Fuse - 10 Amp art. 0430-032
По запросу
7
DECAL,PDM-2017 ALTERRA T3 art. 5411-520
По запросу
8
Seal art. 0430-086
По запросу
9
Cover, Diagnostics Connector art. 0430-103
По запросу
10
BRACKET,COIL MTG art. 4406-029
По запросу
11
Болт Arctic Cat art. 8476-620
По запросу
12
Катушка зажигания Arctic Cat art. 0824-071
от 21 798 ₽
13
Свечной колпачок Arctic Cat art. 0824-049
от 1 750 ₽
14
SCREW,MACH-TSPNH M4X.7X25 CL8.8 BLK art. 8468-425
от 160 ₽
15
NUT,HEX-M4-.7 W/STAR WSR art. 0423-493
от 160 ₽
16
Датчик переворота Arctic Cat art. 0409-064
от 4 180 ₽
17
Washer art. 0123-802
от 110 ₽
18
Nut art. 0623-038
от 110 ₽
19
REGULATOR,VOLTAGE (35-AMP) art. 0824-078
По запросу
20
Screw, Machine art. 8476-625
от 160 ₽
21
ECM,PROGRAMMED(017 ALT TRV 550 T3) art. 0530-175
По запросу
22
Клипса Arctic Cat art. 0623-362
от 90 ₽
23
PANEL,ELECTRICAL-EFI-SYNERJECT(replaces 2416-181) art. 4506-987
По запросу
24
Зажим Arctic Cat art. 0123-788
По запросу
24
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
25
Clip, Routing art. 0430-102
По запросу
26
FLASHER,TURNSIGNAL-LED-FOIL art. 0430-146
По запросу
27
HARNESS,TRAILER-ASSY TRV art. 0486-630
По запросу
28
BRACKET,7-PIN CONNECTOR-PTD BLK art. 8506-341
По запросу
29
Screw, Machine art. 8468-535
По запросу
30
Nut, Lock art. 8427-502
По запросу
31
HARNESS,7-PIN-TRAILER TRV art. 0486-629
По запросу
