модель 2017 года
- Модель TRV 700
- Код модели TBX 700 EPS RED [A2017BAT1PUSR]

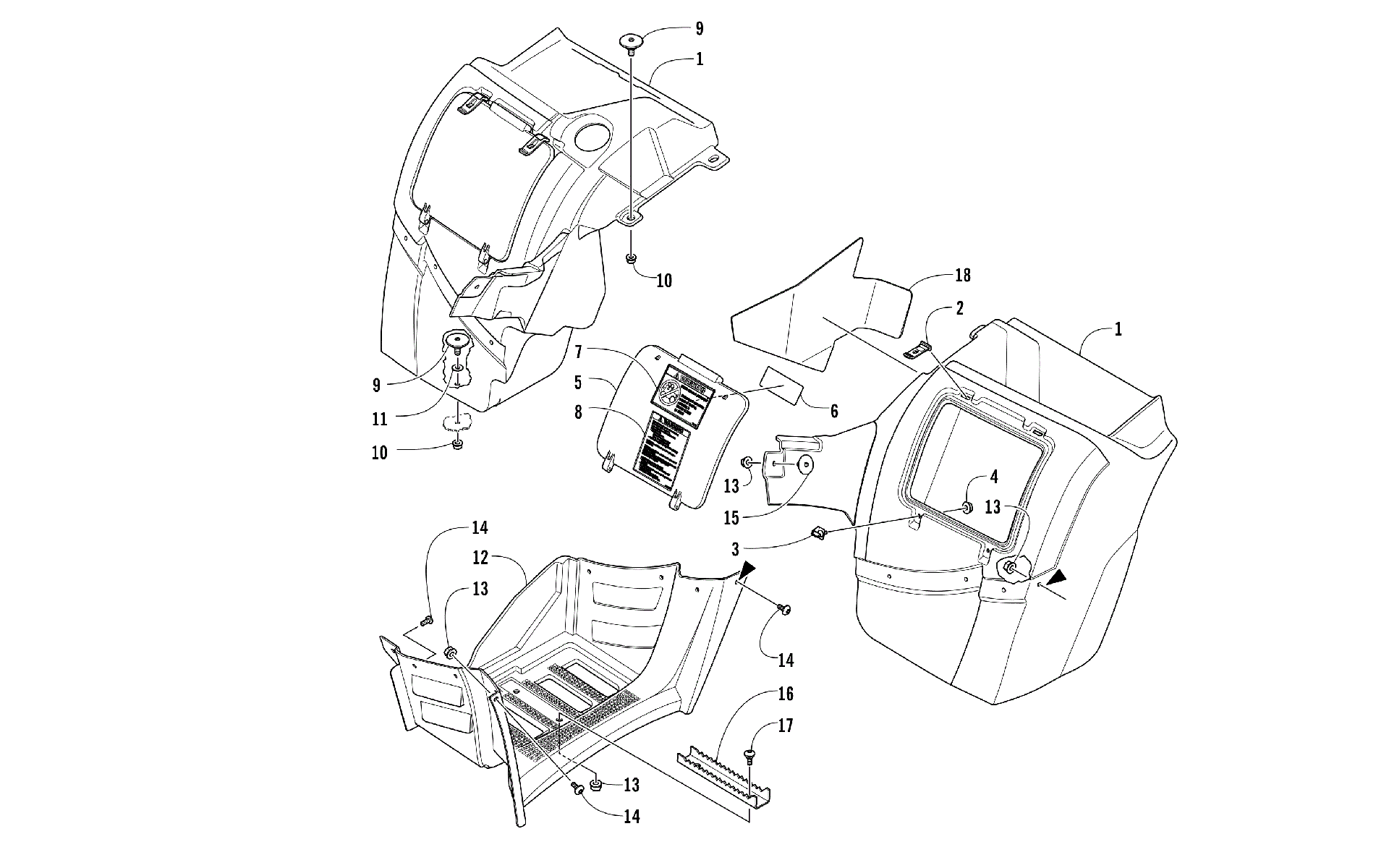

Схема sTORAGE BOX узел [301732] для TBX 700 EPS RED [A2017BAT1PUSR]
Схема
Детали
![STORAGE BOX узел [301732]](/upload/schemas/632f2d2ea8f712.26911239.gif)
Номер
Наименование детали
Цена
1
BOX,STORAGE LH-ASSY (SIDE PANELS) (inc. 2-8) art. 5506-199
По запросу
1
BOX,STORAGE ASSY-RH (inc. 2-6) art. 2506-248
По запросу
2
Strap, Hatch art. 1406-134
По запросу
3
Hinge art. 0506-674
По запросу
4
NUT,HEX-FLG M5X0.8 CL8 Z&Y art. 8424-502
По запросу
5
HATCH,STORAGE BOX-ASSY art. 1506-020
По запросу
6
DECAL,CAPACITY-SIDE CONTAINER art. 0411-487
По запросу
7
DECAL,WARNING-PASSENGER art. 1411-809
По запросу
8
DECAL,WARNING-TIRE PRESSURE-TRV art. 4411-787
По запросу
9
Screw, Shoulder art. 1423-060
По запросу
10
Гайка Arctic Cat art. 8424-602
от 110 ₽
11
Gasket art. 0673-349
По запросу
12
Подножка левая Arctic Cat art. 6406-763
от 8 540 ₽
12
Подножка правая Arctic Cat art. 1406-356
от 7 960 ₽
13
Nut, Lock art. 8427-603
По запросу
14
Болт Arctic Cat art. 0423-419
По запросу
15
Screw, Shoulder art. 1423-133
от 13 471 ₽
16
Подножка черная art. 5506-497
от 1 848 ₽
17
Болт Arctic Cat art. 0423-355
По запросу
18
SHIELD,HEAT-SIDE BOX art. 0412-395
По запросу
