модель 2017 года
- Модель TRV 700
- Код модели TBX 700 EPS RED [A2017BAT1PUSR]

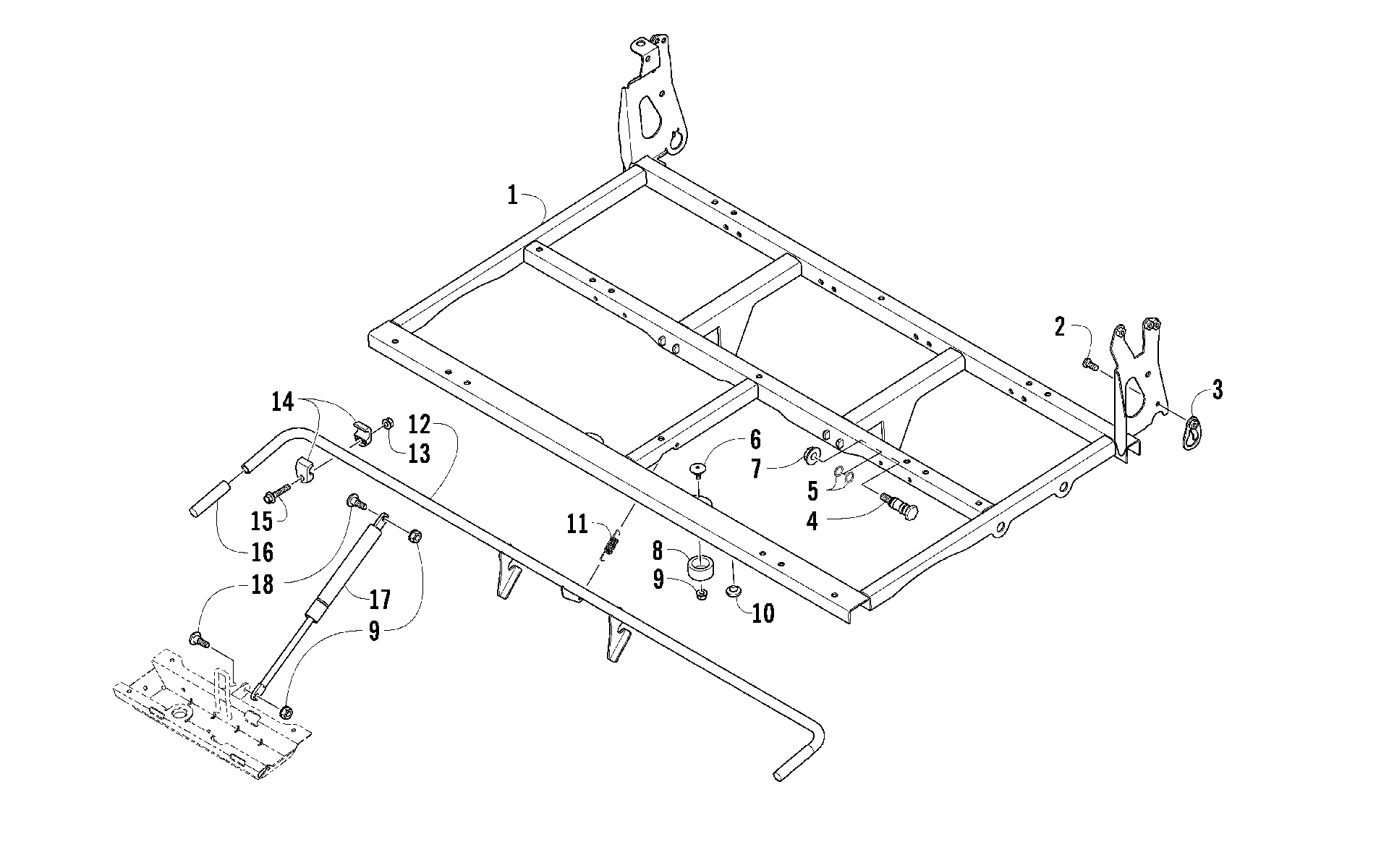

Схема tILT рама узел [90976] для TBX 700 EPS RED [A2017BAT1PUSR]
Схема
Детали
![TILT рама узел [90976]](/upload/schemas/632f2f0ea280c4.72466962.gif)
Номер
Наименование детали
Цена
1
FRAME,TILT-BLACK art. 2506-175
По запросу
2
Screw, Machine art. 8471-616
По запросу
3
BRACKET,TAILGATE-BLACK art. 1506-539
По запросу
4
PIN, PIVOT-CARGO BOX art. 0423-433
По запросу
5
Кольцо уплотнительное Arctic Cat art. 1602-213
По запросу
6
SCREW,FUEL TANK art. 0423-130
По запросу
7
NUT,HEX FL M12-1.75 art. 0423-388
По запросу
8
BUMPER,TILT BOX art. 1506-593
По запросу
9
Nut art. 0623-038
от 110 ₽
10
BUMPER,SEAT art. 0406-877
По запросу
11
SPRING,EXTENSION art. 0423-569
По запросу
12
LATCH,TILT BOX-BLACK art. 1506-528
По запросу
13
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
14
Half, Clamp art. 1406-674
По запросу
15
SCREW,CAP-HFH M8X1.25X40 CL8.8 Z&Y art. 8408-840
По запросу
16
Grip, Latch art. 1406-736
По запросу
17
SUPPORT,LIFT art. 2506-194
По запросу
18
Болт Arctic Cat art. 0423-355
По запросу
