модель 2019 года
- Модель 450
- Код модели ALTERRA 450 RED [A2019KAK4CUSM]

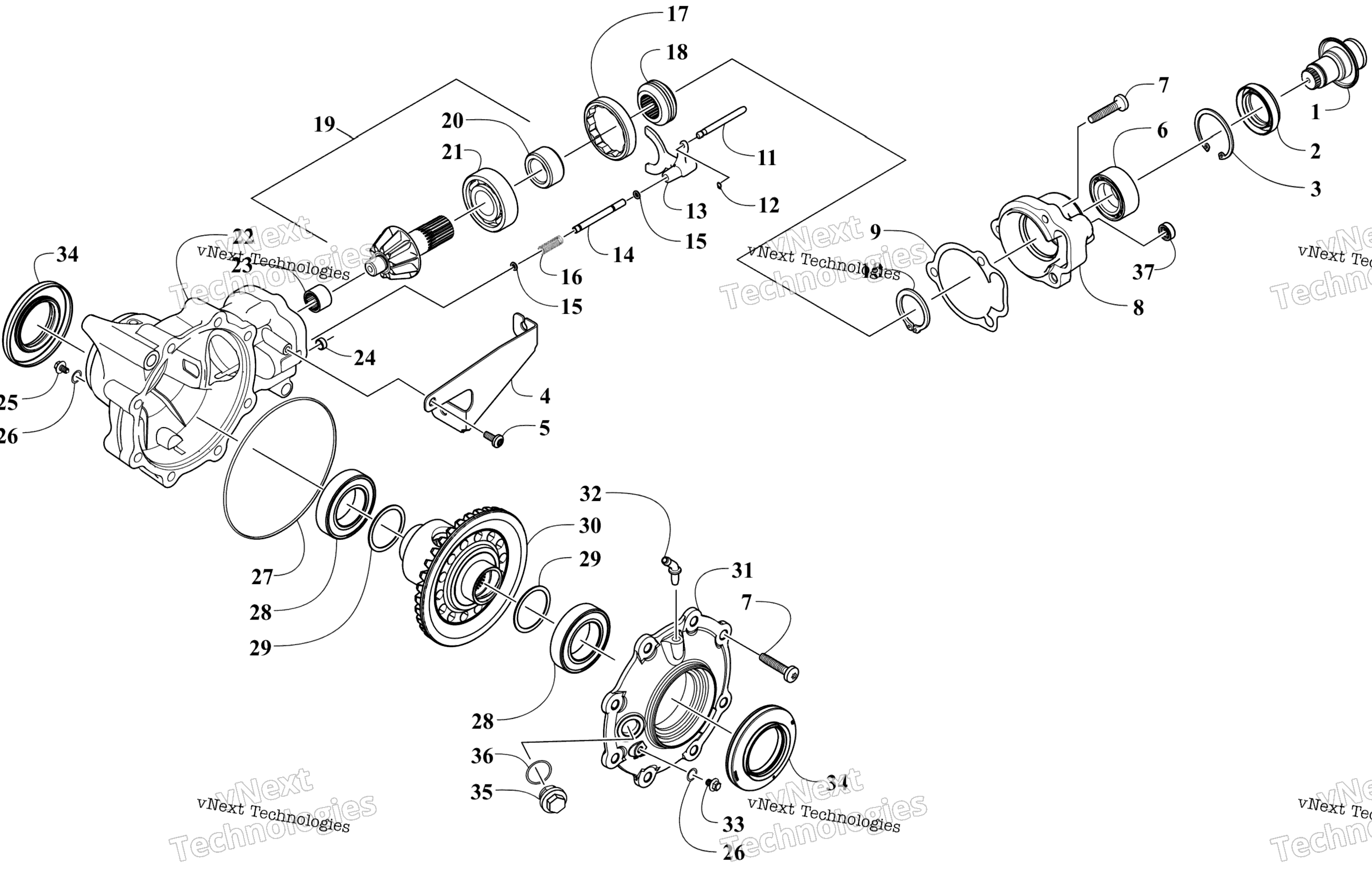

Схема передней части Drive Gearcase Assembly для ALTERRA 450 RED [A2019KAK4CUSM]
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Front Drive Gearcase Assembly art. 3313-949
По запросу
1
SHAFT INPUT ASSEMBLY art. 3306-047
По запросу
2
SEAL art. 3323-239
По запросу
3
RING RETAINING art. 3306-046
По запросу
4
Bracket, Actuator art. 3313-942
По запросу
5
BOLT FLANGE 6*16 art. 3305-344
По запросу
6
BEARING,BALL-DOUBLE ROW art. 3307-295
По запросу
7
BOLT FLANGE 8*40(G) art. 3305-513
По запросу
8
Housing, Pinion art. 3313-941
По запросу
9
Gasket, Flange art. 3323-234
По запросу
10
RING RETAINING art. 3306-045
По запросу
11
Shaft, Selector art. 3313-947
По запросу
12
RING RETAINING (4MM EXT) art. 3313-791
По запросу
13
Fork, Selector art. 3313-946
По запросу
14
Shaft, Shuttle art. 3313-948
По запросу
15
O-RING 3*2MM art. 3313-790
По запросу
16
Spring, Return art. 3313-945
По запросу
17
COLLAR LOCK M64*1.5LH art. 3313-788
По запросу
18
Coupler, Drive art. 3323-232
По запросу
19
PINION(11 TOOTH)-ASSEMBLY (inc. 20-21) art. 3306-039
По запросу
20
Collar, Retaining art. 0402-336
По запросу
21
BRG BALL RADIAL 6305 art. 3306-040
По запросу
22
HOUSING GEARCASE-FRT MACH art. 3313-793
По запросу
23
BEARING NEEDLE art. 3306-038
По запросу
24
PIN DOWEL art. 3306-048
По запросу
25
PLUG DRAIN MAG (inc. 26) art. 3306-027
По запросу
26
Сальник Arctic Cat art. 0423-153
от 14 850 ₽
27
O-RING 150*2MM art. 3306-030
По запросу
28
BEARING BALL art. 3306-801
По запросу
29
SHIM 41*49*1.3 art. 3306-135
По запросу
29
SHIM 41*49*1.2 art. 3306-134
По запросу
29
SHIM 41*49*1.1 art. 3306-133
По запросу
29
SHIM 41*49*1.0 art. 3306-132
По запросу
29
SHIM 41*49*1.4 art. 3306-136
По запросу
29
SHIM 41*49*1.5 art. 3306-137
По запросу
29
SHIM 41*49*1.6 art. 3306-138
По запросу
29
SHIM 41*49*1.7 art. 3306-139
По запросу
30
GEAR(34 TOOTH 3.1)-WELDMENT art. 3313-794
По запросу
31
COVER GEARCASE-FR MACH art. 3313-795
По запросу
32
BARB 90 DEG art. 3306-034
По запросу
33
PLUG OIL LEVEL (inc. 26) art. 3306-036
По запросу
34
Сальник Arctic Cat art. 3306-025
По запросу
35
PLUG FILL (inc. 36) art. 3306-035
По запросу
36
Уплотнительное кольцо Arctic Cat art. 0423-154
от 368 ₽
37
Oil Seal art. 3313-943
По запросу
