модель 2019 года
- Модель 450
- Код модели ALTERRA 450 RED [A2019KAK4CUSM]

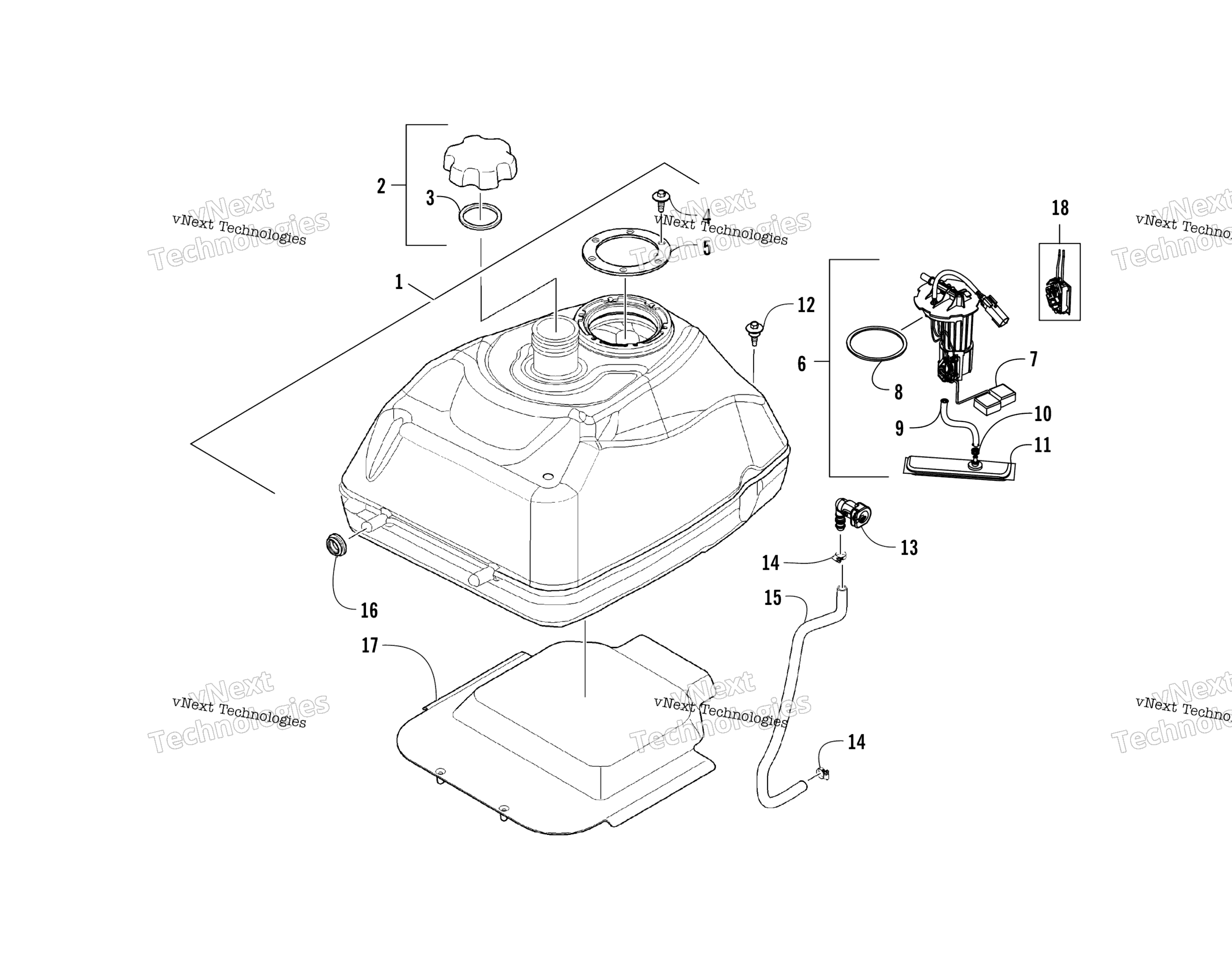

Схема узла топливного бака для ALTERRA 450 RED [A2019KAK4CUSM]
Схема
Детали
Номер
Наименование детали
Цена
1
Tank, Gas - Assembly (inc. 2-5) art. 3307-959
По запросу
2
CAP ASSY FUEL TANK (inc. 3) art. 3306-297
По запросу
3
GASKET,FUEL CAP art. 3306-298
По запросу
4
BOLT WASHER 5*16 art. 3306-300
По запросу
5
MOUNT FUEL PUMP art. 3306-299
По запросу
6
PUMP ASSEMBLY FUEL (inc. 7-11) art. 3307-076
По запросу
7
Поплавок бензонасоса Arctic Cat art. 2670-235
По запросу
8
SEAL art. 3313-845
По запросу
9
TUBE FILTER art. 3307-080
По запросу
10
CLIP 12.5 art. 3307-079
По запросу
11
FUEL FILTER art. 3307-077
По запросу
12
Screw, Fuel Tank art. 0423-732
По запросу
13
CONNECTOR FUEL PUMP-90 DEGREE art. 3306-870
По запросу
14
Clamp, Hose art. 0623-373
По запросу
15
TUBE FUEL art. 3307-078
По запросу
16
GROMMET, FUEL TANK art. 0423-460
По запросу
17
SHIELD,FUEL TANK art. 3313-833
По запросу
18
Fuel Level Sensor Kit art. 1770-170
По запросу
