модель 2019 года
- Модель 90
- Код модели ALTERRA 90 BLUE [A2019KXB2BUSE]

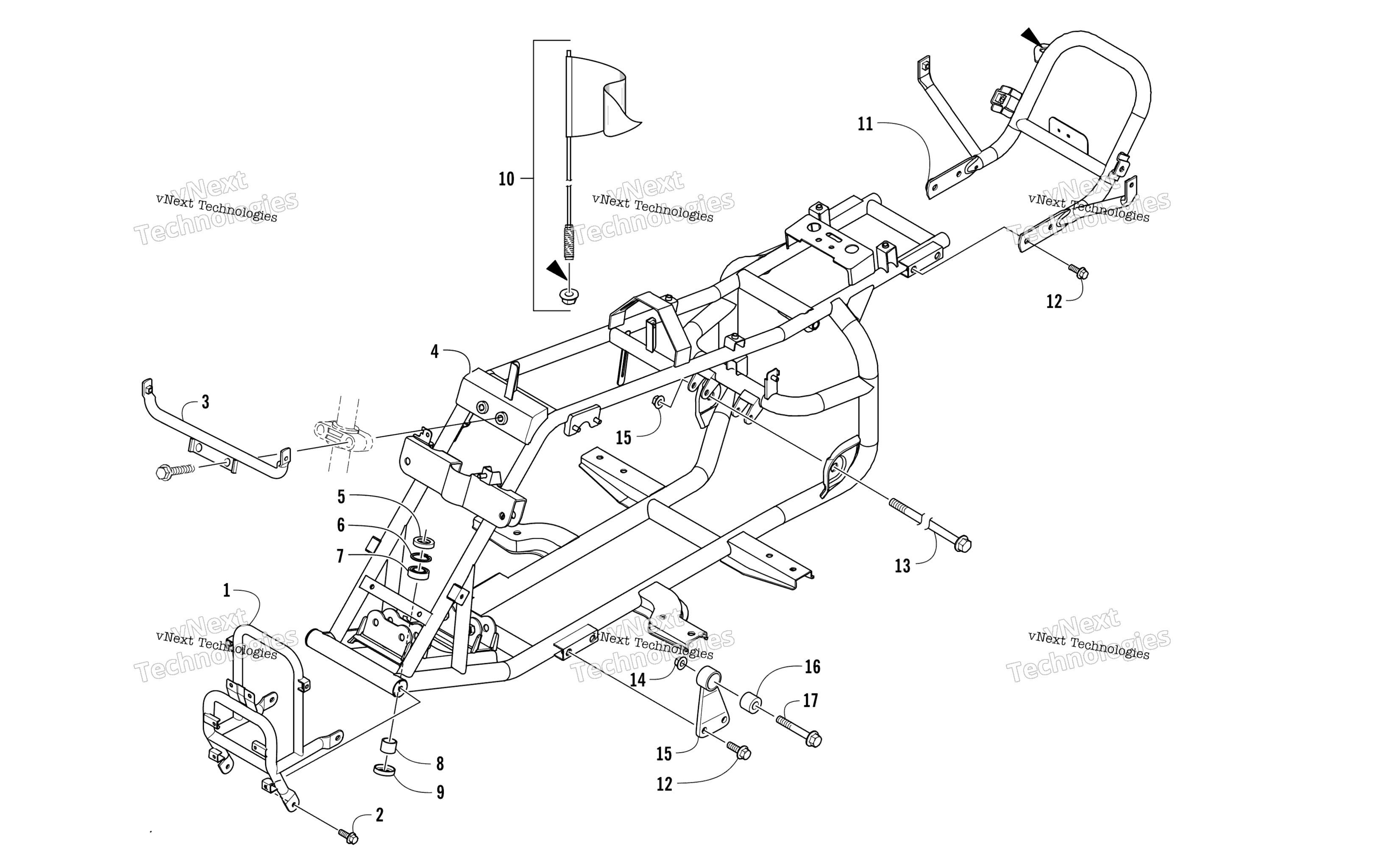

Схема узла рамы и связанных деталей для ALTERRA 90 BLUE [A2019KXB2BUSE]
Схема
Детали
Номер
Наименование детали
Цена
1
PIPE COMP FRONT BUMPER art. 3307-692
По запросу
2
BOLT FLANGE 8*12 art. 3304-544
По запросу
3
STAY FRONT COVER art. 3304-549
По запросу
4
BODY COMP FRAME art. 3307-689
По запросу
5
OIL SEAL 18*32*7 art. 3303-295
По запросу
6
CIR CLIP IN 32 art. 3303-347
По запросу
7
BEARING BALL RADIAL 6002 art. 3303-392
По запросу
8
COLLAR FR DIST art. 3303-445
По запросу
9
OIL SEAL 22*35*7 art. 3303-298
По запросу
10
FLAG ASSY art. 3305-308
По запросу
11
GRIP ASSY REAR art. 3307-693
По запросу
12
BOLT FLANGE 8*16 art. 3304-543
По запросу
13
SCREW,CAP HFH M10X1.25X95 art. 3323-188
По запросу
14
NUT U 10MM art. 3304-031
По запросу
15
BRKT L ENG HANGER (inc. 16) art. 3303-184
По запросу
15
BRKT R ENG HANGER (inc. 16) art. 3303-183
По запросу
16
RUBBER BUSHING ENGINE HANGER art. 3304-542
По запросу
17
BOLT FLANGE 10*70 art. 3304-548
По запросу
