модель 2019 года
- Модель 90
- Код модели ALTERRA 90 BLUE [A2019KXB2BUSE]

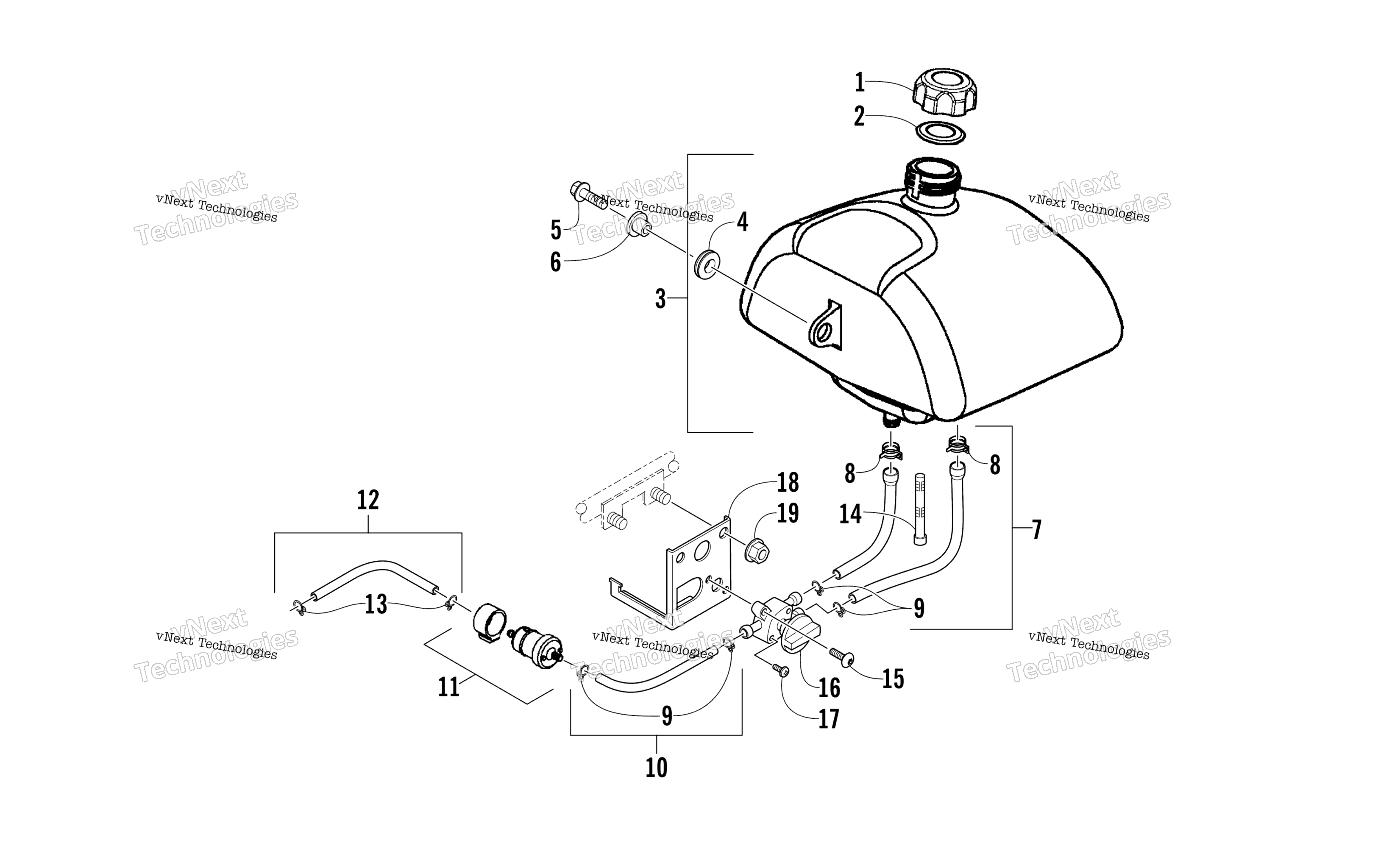

Схема узла топливного бака для ALTERRA 90 BLUE [A2019KXB2BUSE]
Схема
Детали
Номер
Наименование детали
Цена
1
CAP ASSY FUEL FILLER art. 3306-003
По запросу
2
SEAL, GAS TANK CAP art. 3303-068
По запросу
3
TANK COMP FUEL (inc. 4) art. 3307-853
По запросу
4
RUBBER FUEL TANK art. 3303-406
По запросу
5
BOLT FLANGE SH 6*20 art. 3304-189
По запросу
6
COLLAR FR FENDER art. 3303-226
По запросу
7
TUBE ASSY,FUEL TANK (inc. 8-9) art. 3305-489
По запросу
8
CLAMP D13 TUBE art. 3303-351
По запросу
9
CLIP B10 TUBE art. 3303-349
По запросу
10
TUBE ASSY FUEL (inc. 9) art. 3305-521
По запросу
11
STRAINER ASSY FUEL art. 3303-699
По запросу
12
TUBE ASSY FUEL (inc. 13) art. 3305-522
По запросу
13
CLIP B8 TUBE art. 3303-348
По запросу
14
SCREEN FUEL STRAINER art. 3303-058
По запросу
15
SCREW PAN 5*16 art. 3303-316
По запросу
16
SHUT-OFF,FUEL art. 3307-972
По запросу
17
SCREW FLAT 5*25 art. 3304-120
По запросу
18
STAY FUEL COCK art. 3305-294
По запросу
19
Nut, Flange art. 3304-654
По запросу
