модель 2020 года
- Модель 700
- Код модели ALTERRA 700 EPS DYNAMIC CHARCOAL [A2020XCT4EUSD]

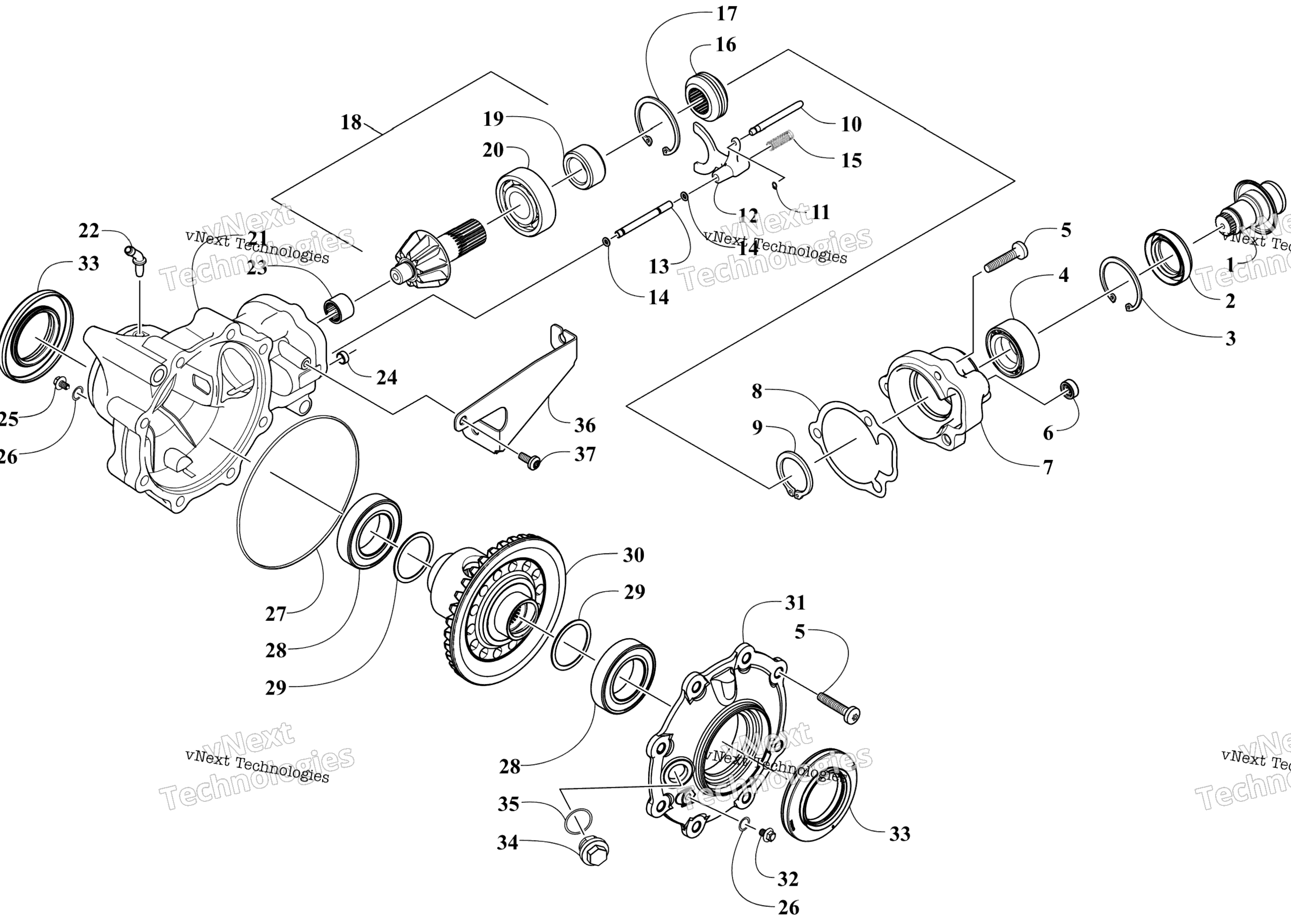

Схема передней части Drive Gearcase Assembly для ALTERRA 700 EPS DYNAMIC CHARCOAL [A2020XCT4EUSD]
Схема
Детали
Номер
Наименование детали
Цена
0
GEARCASE,FRONT-ASSY 3.1(MECH LOCK LS) art. 2502-647
По запросу
1
Муфта переднего кардана Arctic Cat art. 2502-156
По запросу
2
Сальник Arctic Cat art. 1402-011
от 1 901 ₽
Аналог
Сальник кардана Forzoni Arctic Cat ( 1402-011 )
art. FS-006
290 ₽
Требуется 1 шт.
Подписаться
3
Стопорное кольцо Arctic Cat art. 0423-423
от 420 ₽
4
Подшипник редуктора Arctic Cat art. 1402-043
от 7 007 ₽
5
Screw, Self-Tapping art. 0423-118
По запросу
6
SEAL,6X16X6.5 art. 2402-453
По запросу
7
HOUSING,PINION-MACH art. 2502-520
По запросу
8
Прокладка редуктора Arctic Cat art. 0402-947
от 473 ₽
9
Стопорное кольцо Arctic Cat art. 0423-417
По запросу
10
SHAFT,4X4 ENGAGE art. 2402-438
По запросу
11
E-CLIP,4 MM art. 1423-491
По запросу
12
SHIFT FORK art. 2402-437
По запросу
13
SHAFT,SHUTTLE art. 2402-439
По запросу
14
O-Ring art. 0423-147
По запросу
15
Пружинка Arctic Cat art. 0402-999
По запросу
16
Гайка хвостовика редуктора Arctic Cat art. 0402-413
По запросу
17
Ring, Retaining art. 1423-067
По запросу
18
Хвостовик редуктора 11 зубьев Arctic Cat art. 1502-851
от 26 900 ₽
19
Collar, Retaining art. 1402-977
По запросу
20
Подшипник Arctic Cat art. 0402-327
от 3 266 ₽
Аналог
13 870 ₽
Требуется 1 шт.
21
Корпус редуктора Arctic Cat art. 1502-856
от 28 214 ₽
22
Fitting, Elbow art. 2402-162
По запросу
23
Подшипник хвостовика игольчатый Arctic Cat art. 0402-328
от 13 870 ₽
Аналог
13 870 ₽
Требуется 1 шт.
24
Pin, Dowel art. 0402-411
По запросу
25
Пробка Arctic Cat art. 1402-210
от 1 848 ₽
26
Сальник Arctic Cat art. 0423-153
от 14 850 ₽
27
Кольцо резиновое Arctic Cat art. 0423-149
от 1 596 ₽
28
Подшипник Arctic Cat art. 0402-393
от 1 901 ₽
Аналог
13 870 ₽
Требуется 2 шт.
29
Shim, 41 x 49 x 1.5 mm art. 0402-407
По запросу
30
Gear, Ring - 34T art. 2502-547
По запросу
31
COVER,GEARCASE-REAR MACH art. 1502-897
По запросу
32
Plug, Oil Level art. 1402-211
По запросу
33
Сальник Arctic Cat art. 2402-240
от 3 266 ₽
34
Заливная пробка редуктора Arctic Cat art. 0402-333
от 1 596 ₽
35
Уплотнительное кольцо Arctic Cat art. 0423-154
от 368 ₽
36
BRKT,4X4 ACTUATOR art. 2402-440
По запросу
37
SCREW,SELF TAP-TSPH M6-1.0X15 art. 1423-515
По запросу
