модель 2020 года
- Модель 700
- Код модели ALTERRA 700 EPS DYNAMIC CHARCOAL [A2020XCT4EUSD]

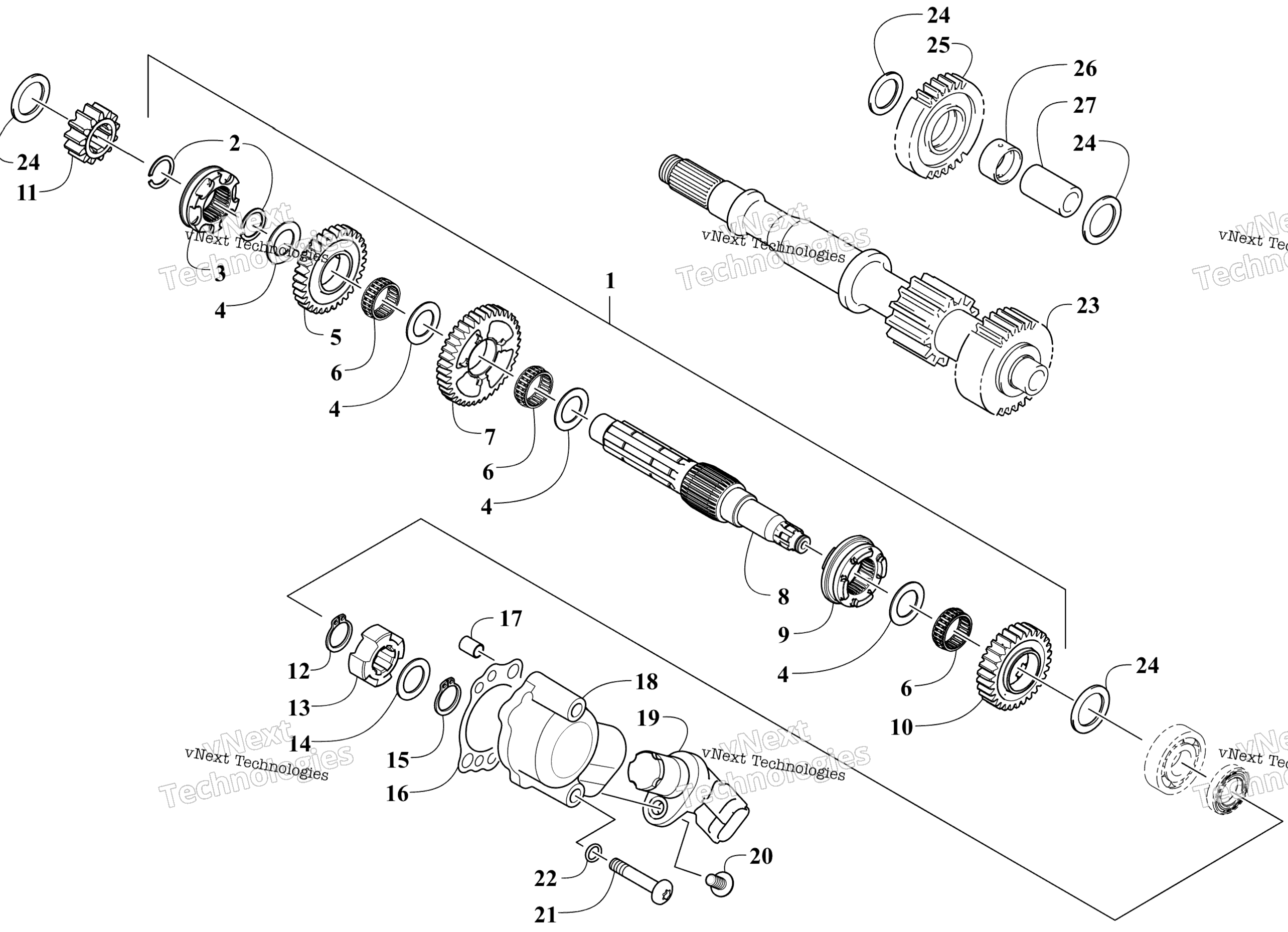

Схема узла вторичной передачи для ALTERRA 700 EPS DYNAMIC CHARCOAL [A2020XCT4EUSD]
Схема
Детали
Номер
Наименование детали
Цена
1
COUNTERSHAFT ASSY - UC (inc. 2-10) art. 0822-144
По запросу
2
Стопорное кольцо КПП Arctic Cat art. 0831-085
от 630 ₽
3
DOG,SLIDING-REVERSE SD art. 0822-169
По запросу
4
SHIM,DRIVE GEAR SPACER art. 0822-121
от 1 180 ₽
5
Шестерня реверса Arctic Cat art. 0822-119
от 12 842 ₽
6
Подшипник игольчатый Arctic Cat art. 0832-082
от 4 851 ₽
7
Шестерня Arctic Cat art. 0822-114
По запросу
8
Вал КПП Arctic Cat art. 0822-113
от 19 010 ₽
9
DOG,SLIDING-FORWARD UC art. 0822-165
По запросу
10
GEAR,DRIVEN-HIGH, (30T - UC) art. 0822-168
По запросу
11
GEAR,SPUR-13T-13T 20 DEGREES PA (PES) art. 0822-158
По запросу
12
Стопорное кольцо Arctic Cat art. 0831-040
от 168 ₽
13
Тригер датчика скорости Arctic Cat art. 0822-050
от 1 796 ₽
14
WASHER, THRUST art. 0828-069
По запросу
15
Стопорное кольцо Arctic Cat art. 0831-039
от 90 ₽
16
GASKET,ODOMETER DRIVE art. 0830-129
По запросу
17
Pin, Dowel art. 0829-023
По запросу
18
HOUSING, SPEEDO SENSOR art. 0822-049
от 2 290 ₽
19
Датчик скорости Arctic Cat art. 0430-121
По запросу
20
Screw, Machine art. 8468-620
По запросу
21
Винт Arctic Cat art. 8468-645
от 221 ₽
22
Сальник Arctic Cat art. 0830-155
от 420 ₽
23
DRIVESHAFT art. 0822-001
По запросу
24
Шайба регулировочная Arctic Cat art. 0828-019
от 725 ₽
25
GEAR,REVERSE IDLER (H) art. 0822-170
По запросу
26
BUSHING,REVERSE IDLER GEAR (H) art. 0822-171
По запросу
27
SHAFT, REVERSE IDLER (H) art. 0822-172
По запросу
Другие схемы модели
Узел вторичной передачи
