модель 2022 года
- Модель 600
- Код модели ALTERRA 600 SE EPS CA PHANTOM GRAY [A2022XPQ2PCAU]

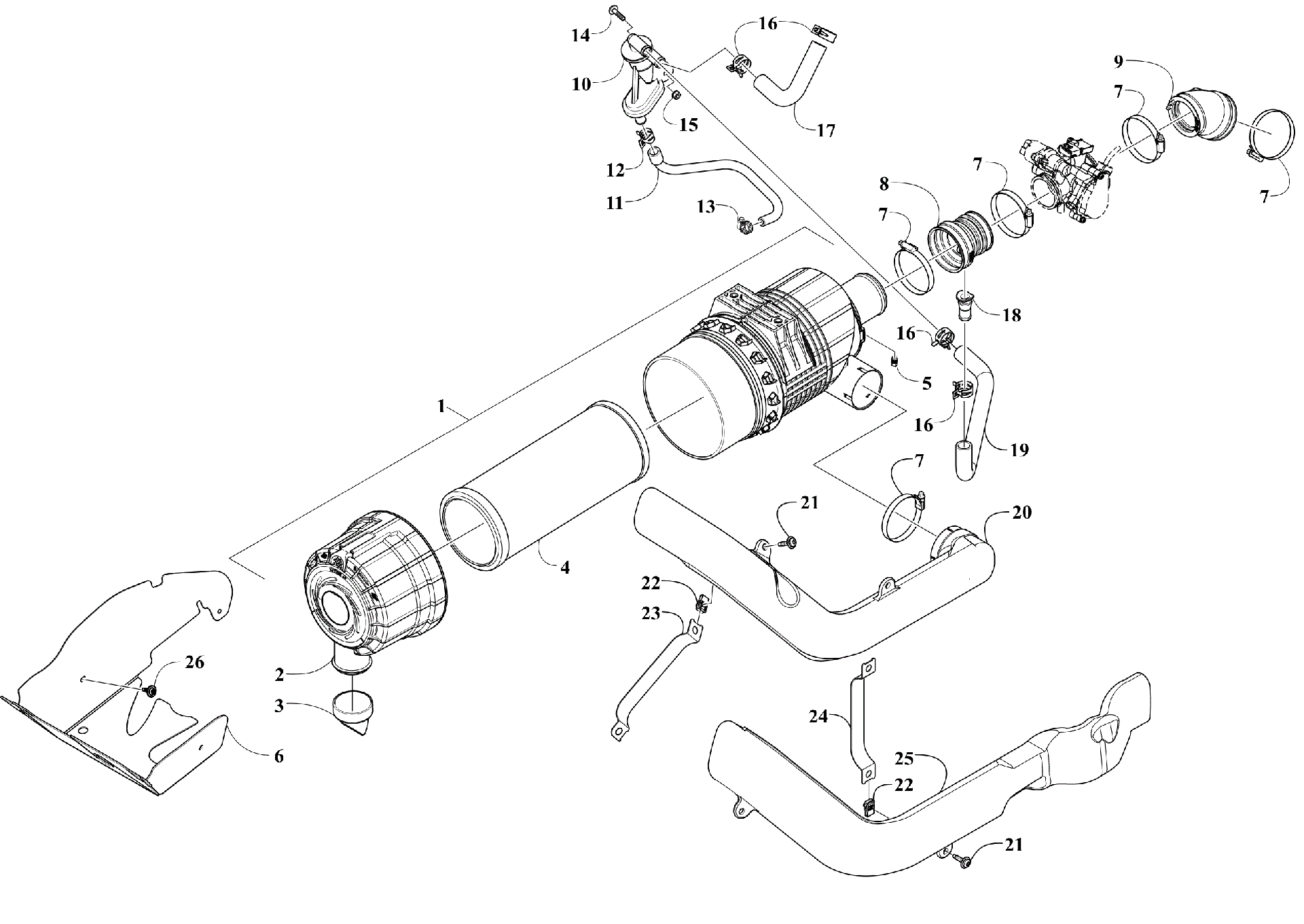

Схема узла впуска и охлаждения ремня [304048] для ALTERRA 600 SE EPS CA PHANTOM GRAY [A2022XPQ2PCAU]
Схема
Детали
![Узел впуска и охлаждения ремня [304048]](/upload/schemas/631fc769323883.21483987.gif)
Номер
Наименование детали
Цена
1
Air Box Assembly (inc. 2-5) art. 0570-556
По запросу
2
COVER, AIR CLEANER, TWIST art. 1470-151
По запросу
3
Valve, Evacuator art. 0413-388
По запросу
4
ELEMENT,AIR CLEANER (RB H652091)(replaces 1470-150) art. H652091
По запросу
5
Plug art. 0413-390
По запросу
6
Splash Guard, Intake art. 7406-818
По запросу
7
Хомут зажимной 50-70 мм Arctic Cat art. 0423-019
от 420 ₽
8
Boot, Throttle Body art. 1470-247
По запросу
9
Manifold, Intake art. 0570-557
По запросу
10
Seperator, Oil - Intake art. 0410-461
По запросу
11
Hose, Vent - Return art. 0410-460
По запросу
12
Хомут пружинный Arctic Cat art. 1623-281
от 250 ₽
13
Clamp, Hose art. 1623-276
По запросу
14
Screw, Machine art. 8476-625
от 160 ₽
15
Nut art. 0623-038
от 110 ₽
16
Clamp, Hose art. 1623-285
По запросу
17
Hose, Vent - Crankcase art. 0410-449
По запросу
18
Fitting, Hose - Intake Boot art. 1610-063
По запросу
19
Hose Vent, Intake Boot art. 0410-469
По запросу
20
Duct, Engine Intake art. 1470-267
По запросу
21
Винт крепления стекла M6X1.0X23.5 Arctic Cat art. 0423-609
от 221 ₽
22
Клипса Arctic Cat art. 0423-577
от 168 ₽
23
Bracket, Intake Duct - Front art. 9506-810
По запросу
24
Bracket, Intake Duct - Rear art. 9506-811
По запросу
25
Duct, CVT Intake art. 1470-248
По запросу
26
SCREW,MACH-TSBWH M6X 1.0 TRILOBE BLK art. 1423-198
По запросу
