модель 2022 года
- Модель 600
- Код модели ALTERRA 600 SE EPS CA PHANTOM GRAY [A2022XPQ2PCAU]
Схема картера ASSEMBLY [304059] для ALTERRA 600 SE EPS CA PHANTOM GRAY [A2022XPQ2PCAU]
Схема
Детали

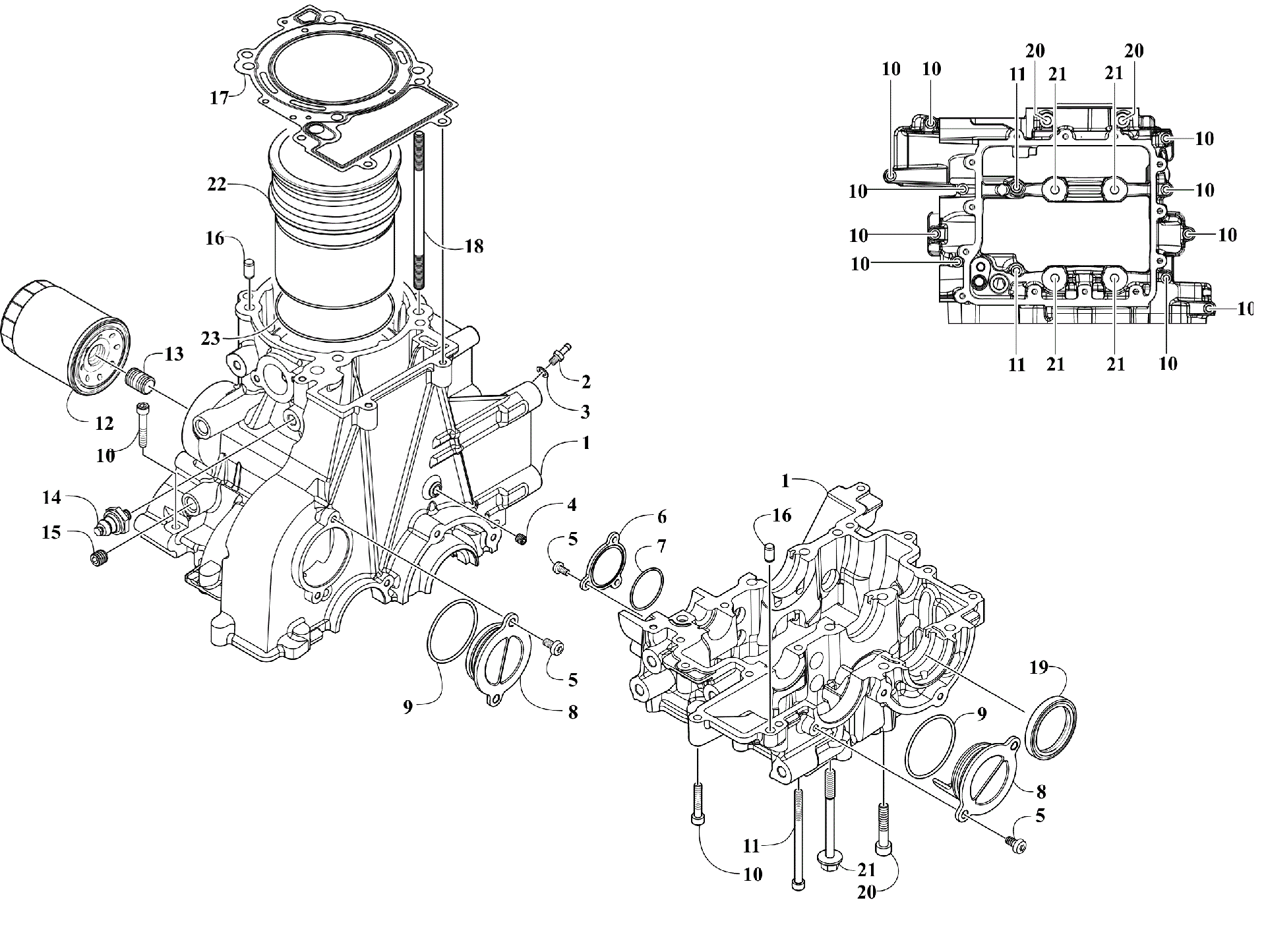

![Картер ASSEMBLY [304059]](/upload/schemas/631fca44f28d33.43819395.gif)
Номер
Наименование детали
Цена
1
Crankcase Assembly art. 411844
По запросу
2
HOSE FITTING M8X1X10-D6.2 art. 404122
По запросу
3
SEAL RING DIN 7603 A 8X12X1 AL art. 100587
По запросу
4
LOCPLUG DIN 906 M8X1X8 CON/G5A TUF art. 400876
По запросу
5
TRXBOLT ISO14583 M6X12 8.8/G5A art. 404866
По запросу
6
Cover Oil Pump art. 411901
По запросу
7
O-RING 42X2 NBR 70 art. 102398
По запросу
8
Chain Guide Cover art. 411916
По запросу
9
O-RING 45X3,5 NBR 60 art. 403635
По запросу
10
CYLBOLT ISO4762 M6X35 8.8/G5A art. 100505
По запросу
11
CYLBOLT ISO4762 M6X90 8.8/G5A art. 404163
По запросу
12
Фильтр масляный Arctic Cat art. 0812-135
от 990 ₽
13
Union, Oil Filter art. 412077
По запросу
14
SWITCH OILPRESSURE M10X1 NR.:0986344051 art. 100117
По запросу
15
PLUG, 1/4 NPT art. 0812-064
По запросу
16
CYLPIN ISO2338 8M6X14 ST / UNHARDENED art. 404297
По запросу
17
Gasket, Cylinder Head art. 412284
По запросу
18
Stud, M8X1X154 art. 412323
По запросу
19
SHAFT SEAL RING DIN3760 AS 40X52X7 HNBR art. 402082
По запросу
20
CYLBOLT ISO4762 M8X40 8.8/G5A art. 100524
По запросу
21
Screw, Cap art. 412335
По запросу
22
Liner, Cylinder art. 412359
По запросу
23
O-RING 96X2 art. 412302
По запросу
