модель 2023 года
- Модель 600 MudPro
- Код модели ALTERRA 600 EPS MUDPRO 49 QUICKSILVER (A2023MPQ2PUSQ)

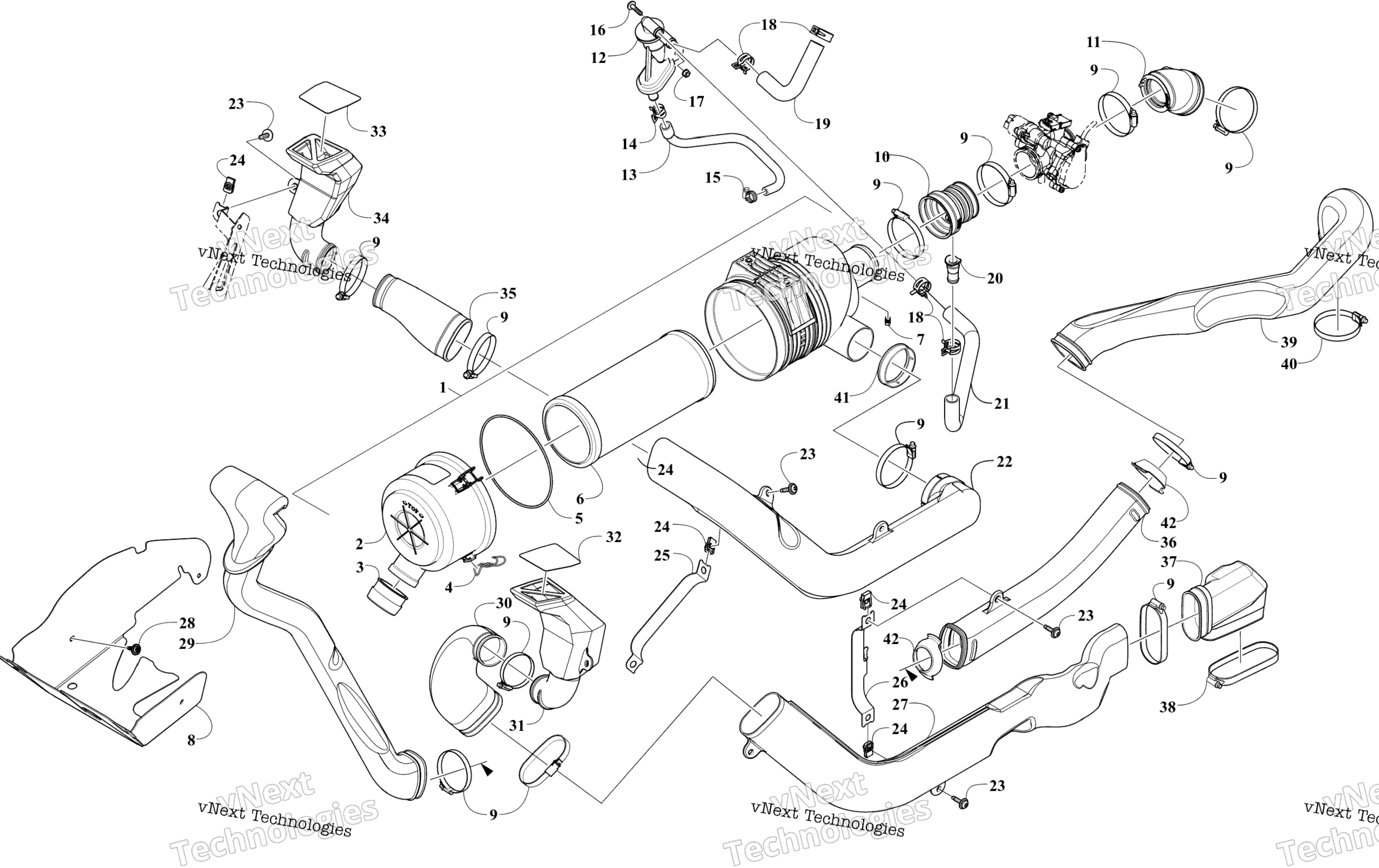

Схема узла впуска и охлаждения ремня для ALTERRA 600 EPS MUDPRO 49 QUICKSILVER (A2023MPQ2PUSQ)
Схема
Детали
Номер
Наименование детали
Цена
1
Air Box Assembly (inc. 2-5) art. 0570-580
По запросу
2
Cover, Air Box art. 1470-298
По запросу
3
Cap art. 0413-389
По запросу
4
Latch, Cam Cover art. 0413-578
По запросу
5
O-Ring art. 1470-293
По запросу
6
ELEMENT,AIR CLEANER (RB H652091) art. H652091
По запросу
7
Plug art. 0413-390
По запросу
8
Splash Guard, Intake art. 7406-818
По запросу
9
Хомут зажимной 50-70 мм Arctic Cat art. 0423-019
от 420 ₽
10
Boot, Throttle Body art. 1470-296
По запросу
11
Manifold, Intake art. 0570-557
По запросу
12
Seperator, Oil - Intake art. 0410-461
По запросу
13
Hose, Vent - Return art. 0410-460
По запросу
14
Хомут пружинный Arctic Cat art. 1623-281
от 250 ₽
15
Clamp, Hose art. 0623-373
По запросу
16
Screw, Machine art. 8476-625
от 160 ₽
17
Nut art. 0623-038
от 110 ₽
18
Clamp, Hose art. 1623-285
По запросу
19
Hose, Vent - Crankcase art. 0410-449
По запросу
20
Fitting, Hose - Intake Boot art. 1610-063
По запросу
21
Hose Vent, Intake Boot art. 0410-469
По запросу
22
Duct, Engine Intake art. 1470-267
По запросу
23
Винт крепления стекла M6X1.0X23.5 Arctic Cat art. 0423-609
от 221 ₽
24
Клипса Arctic Cat art. 0423-577
от 168 ₽
25
Bracket, Intake Duct - Front art. 9506-810
По запросу
26
Bracket, Intake Duct - Rear art. 9606-212
По запросу
27
Duct, CVT Intake art. 1470-276
По запросу
28
SCREW,MACH-TSBWH M6X 1.0 TRILOBE BLK art. 1423-198
По запросу
29
DUCT,CVT-OUTLET-RUBBER-FRONT art. 1470-280
По запросу
30
BOOT,CVT-INTAKE-RUBBER art. 1470-277
По запросу
31
DUCT,INTAKE-MUDPRO-LH art. 1470-289
По запросу
32
SCREEN,INTAKE-LH-MP art. 1470-295
По запросу
33
SCREEN,INTAKE-RH-MP art. 1470-294
По запросу
34
DUCT,INTAKE-MUDPRO-RH art. 1470-288
По запросу
35
BOOT,ENGINE-INTAKE-RUBBER art. 1470-278
По запросу
36
DUCT,CVT-OUTLET-MID art. 1470-284
По запросу
37
Duct, CVT Inlet art. 0413-533
По запросу
38
CLAMP,WORM 80 X 100 X 9MM X 6MM HEX art. 1423-397
По запросу
39
DUCT,CVT-OUTLET-RUBBER-REAR art. 1470-283
По запросу
40
Clamp art. 0423-066
По запросу
41
GASKET,INTAKE-SEAL art. 1470-279
По запросу
42
Seal, CVT-System art. 1470-302
По запросу
