модель 2023 года
- Модель 600 MudPro
- Код модели ALTERRA 600 EPS MUDPRO 49 QUICKSILVER (A2023MPQ2PUSQ)

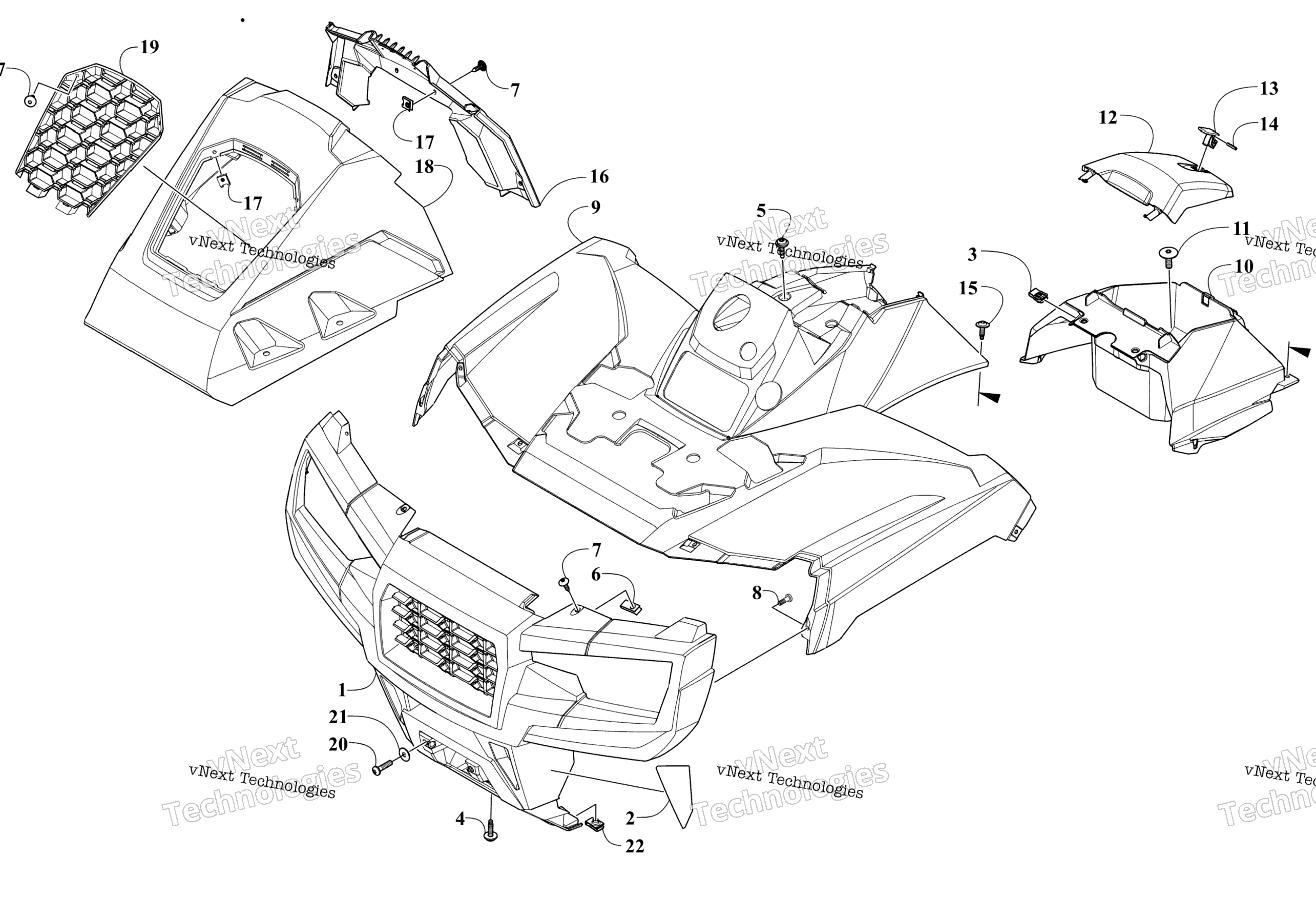

Схема передней части BODY PANEL ASSEMBLY для ALTERRA 600 EPS MUDPRO 49 QUICKSILVER (A2023MPQ2PUSQ)
Схема
Детали
Номер
Наименование детали
Цена
1
Facia, Front (inc. 2) art. 9506-689
По запросу
2
Reflector - Right art. 7411-866
По запросу
2
Reflector - Left art. 7411-867
По запросу
3
Клипса Arctic Cat art. 0423-577
от 168 ₽
4
Screw, Machine art. 1423-281
По запросу
5
Винт крепления стекла M6X1.0X23.5 Arctic Cat art. 0423-609
от 221 ₽
6
Clip, U-Nut art. 1623-030
По запросу
7
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
8
Screw, Self-Tapping art. 2623-211
от 1 513 ₽
Аналог
1 513 ₽
Требуется 2 шт.
9
Fender, Front art. 9606-205
По запросу
10
Box, Storage art. 7406-583
По запросу
11
Screw, Machine art. 8476-820
По запросу
12
Lid, Storage Box art. 7406-584
По запросу
13
Latch, Glove Box art. 6406-611
По запросу
14
Pin, Spring art. 8070-282
По запросу
15
SCREW,MACH-TSBWH M6X 1.0 TRILOBE BLK art. 1423-198
По запросу
16
Shroud, Inner art. 9406-069
По запросу
17
Nut, U art. 1623-939
По запросу
18
Shroud, Outer art. 9606-221
По запросу
19
Grille, Shroud art. 7406-828
По запросу
20
SCREW,MACH-TSPNH M5X0.8X25 CL8.8 BLK art. 8468-525
По запросу
21
Washer, Flat art. 2623-266
По запросу
22
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
