модель 2024 года
- Модель 600
- Код модели ALTERRA 600 XT EPS 50 PHANTOM GRAY (A2024AFQ2PCAP)

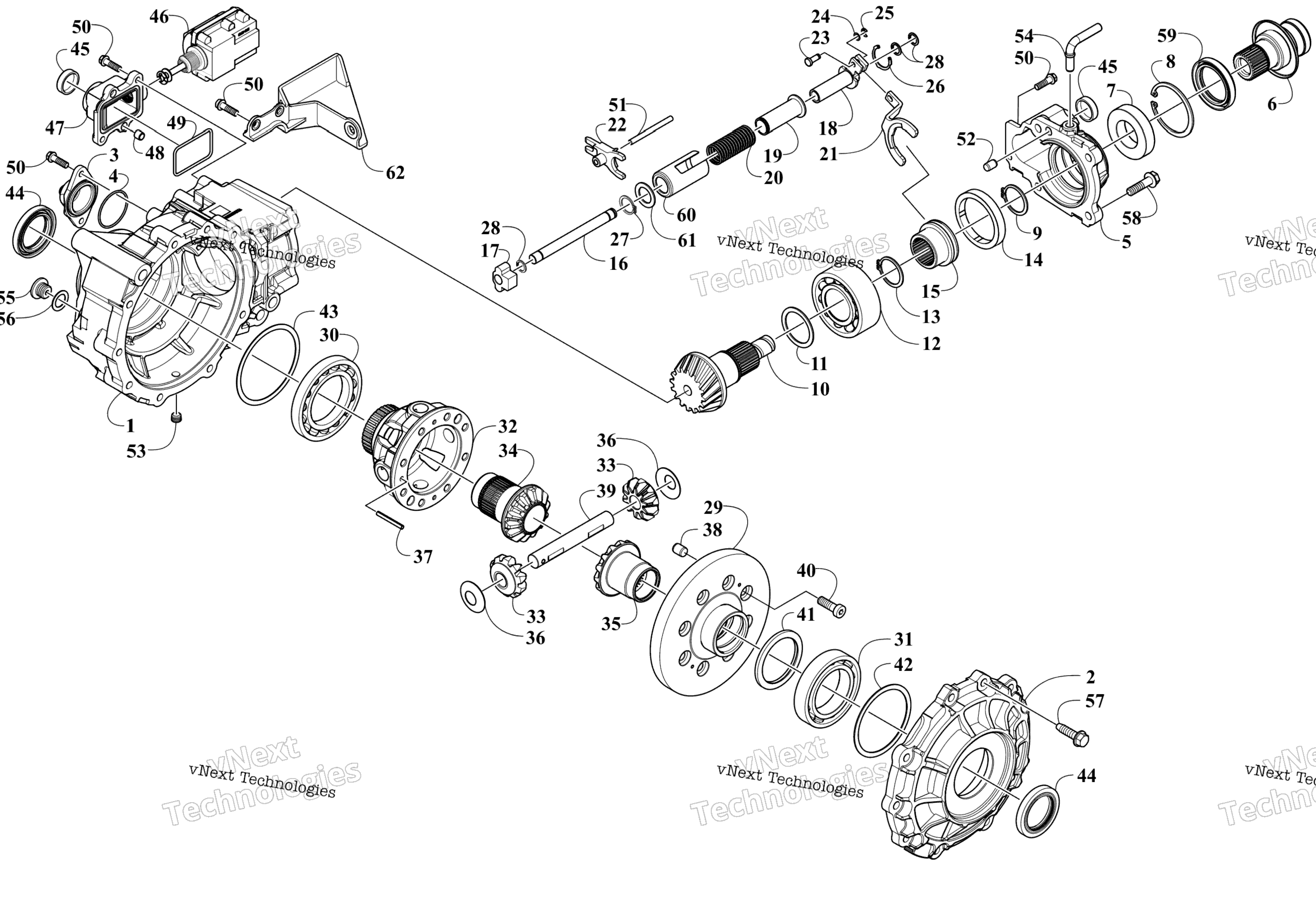

Схема передней части Drive Gearcase Assembly для ALTERRA 600 XT EPS 50 PHANTOM GRAY (A2024AFQ2PCAP)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Front Drive Gearcase Assembly art. 2502-851
По запросу
1
Gearcase art. 0817-358
По запросу
2
Cover, Case art. 0817-359
По запросу
3
Cover, Gearcase - Side art. 0817-292
По запросу
4
O-Ring art. 0817-293
По запросу
5
Cover, Drive - Side art. 0817-377
По запросу
6
Shaft, Input art. 0817-361
По запросу
7
Bearing art. 0817-362
По запросу
8
Ring, Retaining art. 0817-363
По запросу
9
Ring, Retaining art. 0817-387
По запросу
10
Gear, Pinion art. 0817-364
По запросу
11
Shim, 36 X 44 art. 0817-366
По запросу
12
Bearing art. 0817-367
По запросу
13
Ring, Retaining art. 0817-368
По запросу
14
Nut - Threaded art. 0817-305
По запросу
15
Ring, Drive Clutch art. 0817-306
По запросу
16
Pin art. 0817-369
По запросу
17
Block, Support art. 0817-308
По запросу
18
Ring, Slide art. 0817-370
По запросу
19
Ring, Support - Spring art. 0817-310
По запросу
20
Spring art. 0817-388
По запросу
21
Fork, Shift art. 0817-371
По запросу
22
Fork, Electric art. 0817-313
По запросу
23
Pin art. 0817-314
По запросу
24
Washer art. 0817-315
По запросу
25
E-Clip art. 0817-321
По запросу
26
Ring, Retaining art. 0817-319
По запросу
27
C-Clip art. 0817-317
По запросу
28
Ring, Retaining art. 0817-318
По запросу
29
Gear, Bevel art. 0817-372
По запросу
30
Bearing, 55 x 90 x 11 art. 0817-326
По запросу
31
Bearing art. 0817-176
По запросу
32
Carrier, Differential art. 0817-328
По запросу
33
Pinion, Differential - 10T art. 0817-329
По запросу
34
Gear, Output - Differential - 14T A art. 0817-330
По запросу
35
Gear, Output - Differential - 14T B art. 0817-331
По запросу
36
Washer art. 0817-332
По запросу
37
Pin, Spring art. 0817-236
По запросу
38
Pin, Dowl art. 0817-221
По запросу
39
Pin, Differential art. 0817-333
По запросу
40
Bolt, M8 X P1.25 X 25L art. 0817-334
По запросу
41
Spacer, 50.2OD X 64OD X 4.5 art. 0817-374
По запросу
42
Shim, 70OD X 80OD art. 0817-375
По запросу
43
Shim, 79OD X 89OD art. 0817-340
По запросу
44
Oil Seal,38OD X 55OD X 7 art. 0817-341
По запросу
45
Seal,End-Cover, VK25X7 art. 0817-343
По запросу
46
Actuator, 2-Stage art. 0817-376
По запросу
47
Adapter Seat, Actuator art. 0817-345
По запросу
48
Bushing art. 0817-346
По запросу
49
O-Ring art. 0817-347
По запросу
50
Screw art. 0817-156
По запросу
51
Pin, Dowel - 5OD X 59L art. 0817-350
По запросу
52
Pin, Dowel - 8OD X 12L art. 0817-351
По запросу
53
Plug, Drain art. 0817-352
По запросу
54
Fitting, Elbow art. 0817-195
По запросу
55
Plug, Fil art. 0817-354
По запросу
56
Washer art. 0817-355
По запросу
57
Screw, Hex art. 0817-155
По запросу
58
Screw, Hex Flange Head-M8 X P1.25 X 30L art. 0817-357
По запросу
59
Oil Seal, 40OD X 55OD X 7/9.65 art. 0817-378
По запросу
60
Ring, Spring - Support B art. 0817-390
По запросу
61
Washer art. 0817-389
По запросу
62
Guard Plate, Actuator art. 0817-391
По запросу
