модель 2024 года
- Модель 600
- Код модели ALTERRA 600 XT EPS 50 PHANTOM GRAY (A2024AFQ2PCAP)

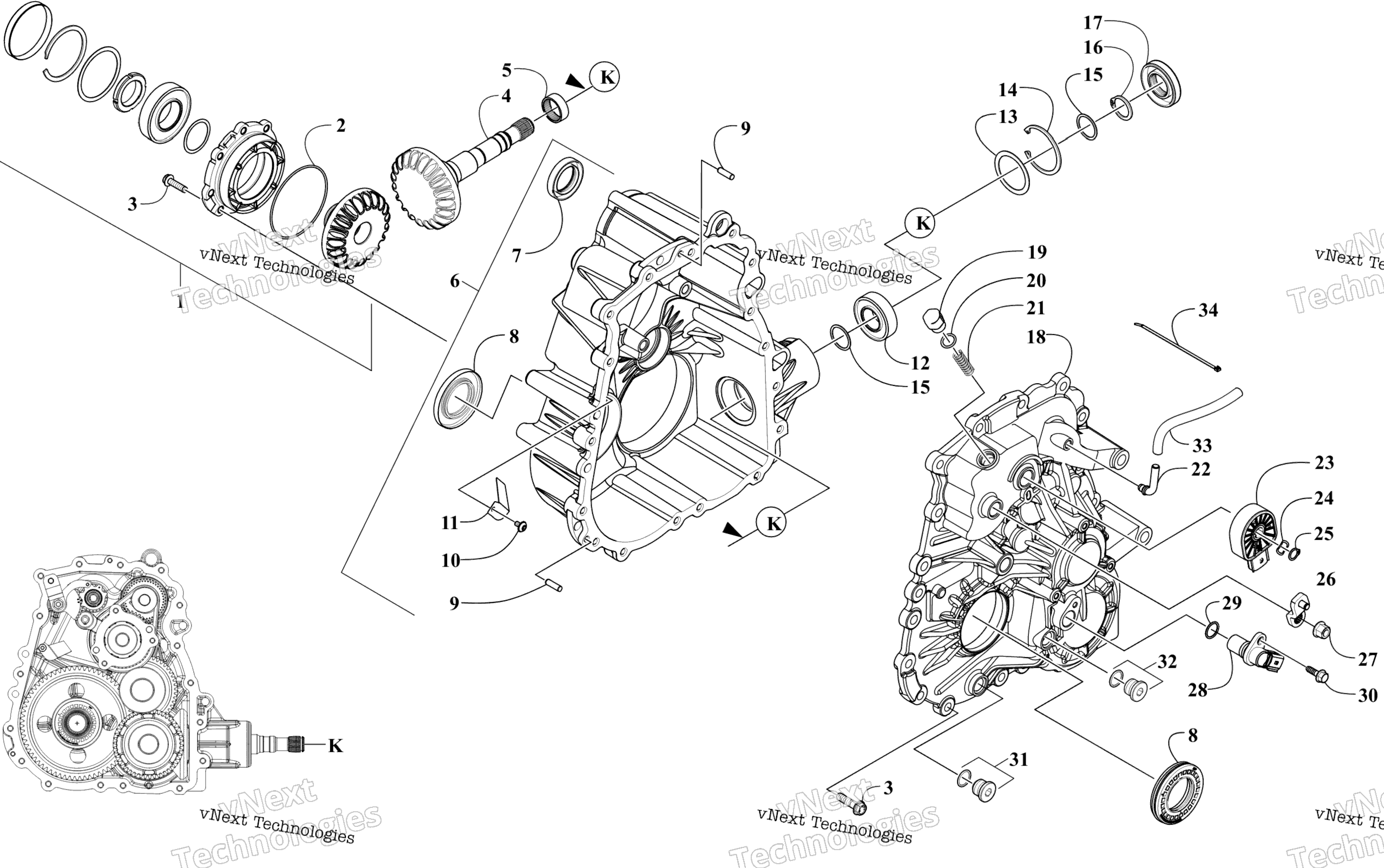

Схема картера/крышки редуктора для ALTERRA 600 XT EPS 50 PHANTOM GRAY (A2024AFQ2PCAP)
Схема
Детали
Номер
Наименование детали
Цена
1
Pinion Assembly art. 0817-263
По запросу
2
O-Ring art. 0817-229
По запросу
3
Screw, Hex art. 0817-155
По запросу
4
Gear, 22T - Bevel art. 0817-223
По запросу
5
Bearing, Needle art. 0817-224
По запросу
6
Case - Assembly art. 0817-262
По запросу
7
Seal art. 0817-227
По запросу
8
Seal art. 0817-219
По запросу
9
Pin, Dowel art. 0817-225
По запросу
10
Screw, Self-Tapping art. 0817-154
По запросу
11
Deflector, Oil art. 0817-213
По запросу
12
Bearing art. 0817-177
По запросу
13
Washer art. 0817-171
По запросу
14
Ring, Retaining art. 0817-163
По запросу
15
Shim art. 0817-170
По запросу
16
Ring, Retaining art. 0817-161
По запросу
17
Seal art. 0817-215
По запросу
18
Cover art. 0817-185
По запросу
19
Plug art. 0817-208
По запросу
20
O-Ring art. 0817-218
По запросу
21
Spring art. 0817-182
По запросу
22
Fitting, Elbow art. 0817-195
По запросу
23
Switch, Gear art. 0409-252
По запросу
24
Spring, Wave art. 0817-183
По запросу
25
Ring, Retaining art. 0817-166
По запросу
26
Subassembly, Bellcrank art. 0817-210
По запросу
27
Nut, Lock art. 0817-157
По запросу
28
Sensor, Speed art. 0430-167
По запросу
29
O-Ring art. 0817-260
По запросу
30
Screw art. 0817-156
По запросу
31
Plug art. 0817-153
По запросу
32
Plug art. 0817-152
По запросу
33
Hose, Vent art. 0410-236
По запросу
34
Зажим Arctic Cat art. 0123-788
По запросу
