модель 2003 года
- Модель Quest 500/650
- Код модели Quest 650

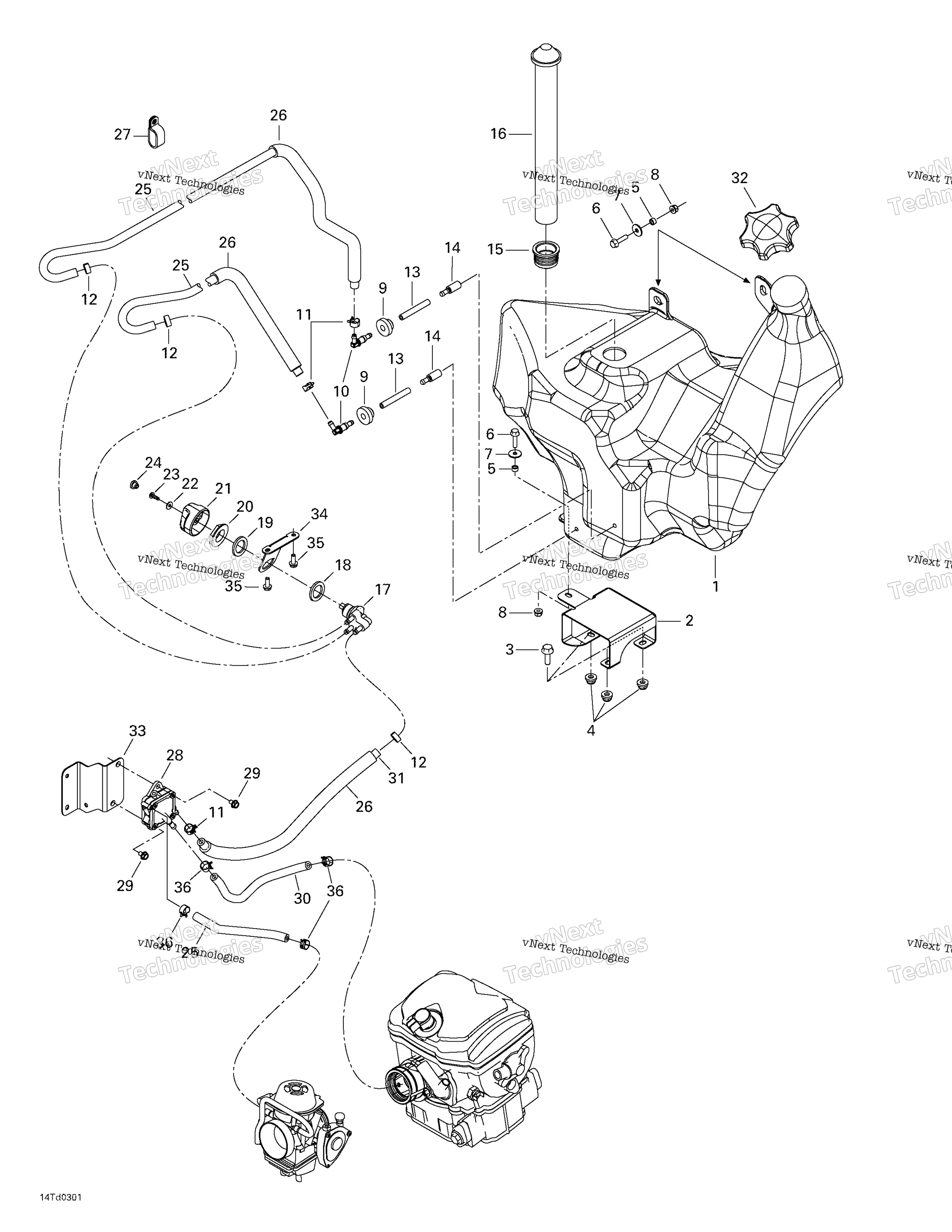

Схема топливного бака для Quest 650
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank art. 709000035
По запросу
2
Fuel Tank Support, Black art. 709000039
По запросу
3
Болт Can Am art. 207682044
от 160 ₽
4
Гайка М8 art. 233281414
от 210 ₽
5
Bushing art. 293900104
По запросу
6
Болт М6 х 25 BRP art. 207662544
от 116 ₽
7
Шайба BRP art. 224061201
от 221 ₽
8
Гайка М6 х1,0 BRP art. 233261414
от 160 ₽
9
Grommet art. 570045500
По запросу
10
Elbow Male Connector art. 414580600
По запросу
11
Хомут пружинный BRP art. 414415200
от 263 ₽
12
Хомут обжимной Can Am art. 293650042
от 473 ₽
13
Was 415080200 Hose, Polyurethane art. 219704410
По запросу
14
Fuel Filter art. 414865700
По запросу
15
Уплотнитель резиновый BRP art. 293720058
По запросу
16
Fuel gauge art. 709000078
По запросу
17
Fuel Valve art. 275500098
По запросу
18
Gasket art. 293250004
По запросу
19
Washer art. 250200015
По запросу
20
Hex. Plastic Nut art. 212100009
По запросу
21
Fuel Valve Knob, Black art. 275500263
По запросу
22
Flat Washer 4 mm art. 234040600
По запросу
23
Phillips Screw M4 X 8 art. 208640860
По запросу
24
Black, Cap art. 275500241
По запросу
25
Hose 1/4 1000MM Long art. 219704439
По запросу
26
Was 409901800 Tubing (13 mm) art. 219704400
По запросу
27
Open Clamp art. 709000057
По запросу
28
Насос топливный Can Am Traxter / Quest art. 707200000
от 12 695 ₽
29
Hex. Flanged Screw M6 X 10 art. 210261040
По запросу
30
Formed Hose art. 709000047
По запросу
31
Formed Hose art. 709000068
По запросу
32
Fuel Cap art. 709000059
По запросу
33
Pump Support art. 709000040
По запросу
34
Valve Support, Black art. 709000070
По запросу
35
Болт BRP art. 210261650
По запросу
36
Хомут обжимной Can Am art. 293650042
от 473 ₽
