модель 2003 года
- Модель Quest 500/650
- Код модели Quest 650

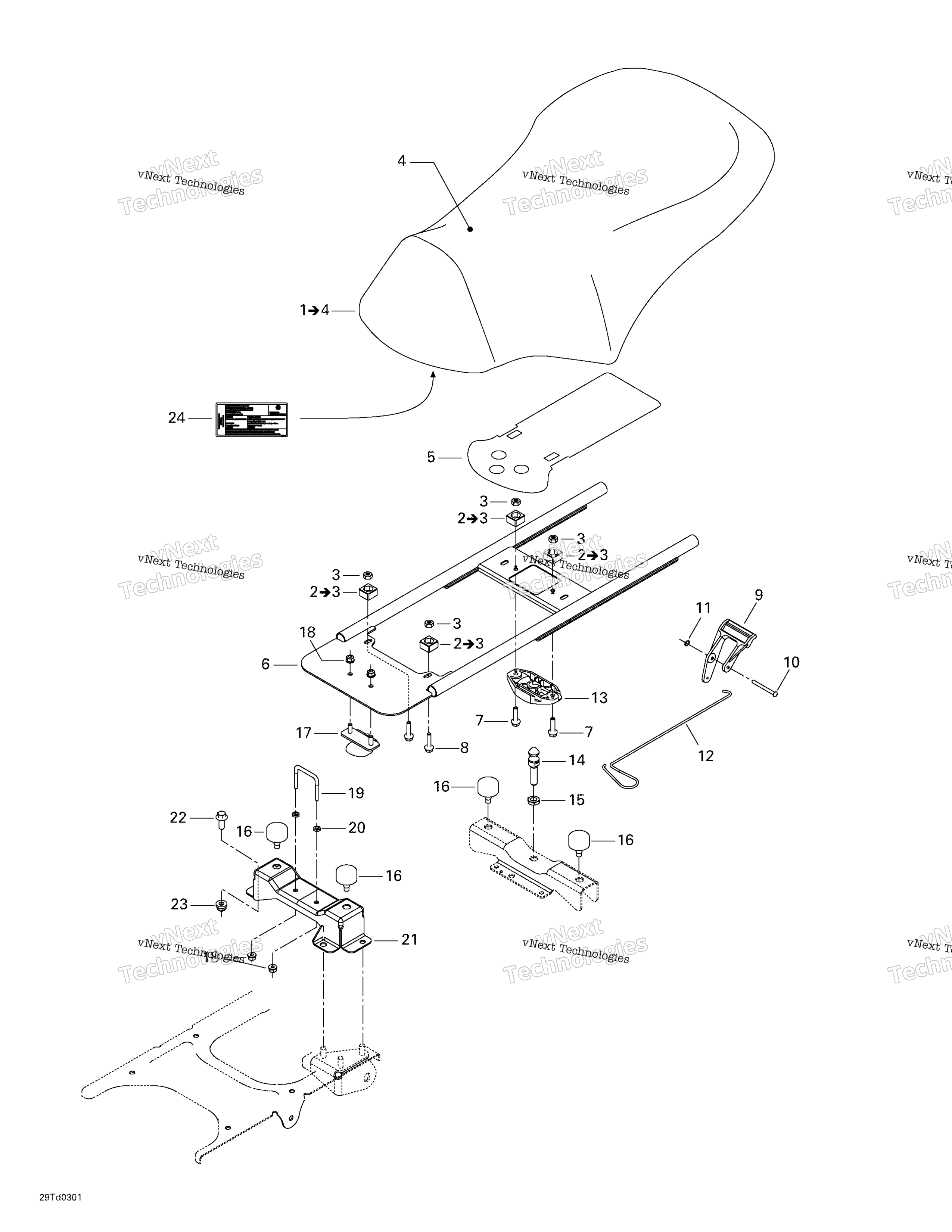

Схема сиденья для Quest 650
Схема
Детали
Номер
Наименование детали
Цена
0
Seat ass’y XT YELLOW/GREEN Quest XT 650. art. 708000119
По запросу
0
Emission label Quest STD 650. Quest XT 650. art. 704900313
По запросу
0
Seat cover STD CAMO Quest STD 500. Quest STD 650. art. 708000150
По запросу
0
Seat cover XT CAMO Quest XT 650. art. 708000148
По запросу
0
Seat cover XT YELLOW/GREEN Quest XT 650. art. 708000092
По запросу
0
Seat ass’y STD CAMO Quest STD 500. Quest STD 650. art. 708000163
По запросу
0
Seat ass’y XT CAMO Quest XT 650. art. 708000147
По запросу
1
Seat ass’y Includes 1 - 4. STD YELLOW/BLUE. STD RED/GREEN Quest STD 500. Quest STD 650. art. 708000050
По запросу
2
Nut Housing Ass’y M6 Includes 2 - 3. art. 708000046
По запросу
3
Elastic Stop Nut M6 art. 232561414
от 368 ₽
4
Seat cover STD YELLOW/BLUE. STD RED/GREEN Quest STD 500. Quest STD 650. art. 708000095
По запросу
5
Reflective Sheet art. 708000160
По запросу
6
Seat support art. 708000161
По запросу
7
Болт М6 х 25 BRP art. 207662544
от 116 ₽
8
Hex. Flanged Screw M6 X 16 art. 207661644
По запросу
9
Lever Latch art. 708000010
По запросу
10
Solid Rivet 3/16 X 1-7/8 art. 293150062
По запросу
11
Push Nut art. 389804300
По запросу
12
Spring art. 708000015
По запросу
13
Latch Base art. 708000034
По запросу
14
Latch Stud art. 291000689
По запросу
15
Гайка Can Am art. 232100600
от 420 ₽
16
Подушка сиденья Can Am art. 708000758
По запросу
17
Seat Hook art. 291001479
По запросу
18
Гайка М6 х1,0 BRP art. 233261414
от 160 ₽
19
Seat Hook art. 291000468
По запросу
20
Гайка Can Am art. 232061600
от 263 ₽
21
Seat Support art. 708000088
По запросу
22
Болт Can Am art. 207682044
от 160 ₽
23
Гайка М8 art. 233281414
от 210 ₽
24
Emission label Quest STD 500. art. 704900312
По запросу
