модель 2000 года
- Модель TRX250 Recon
- Код модели TRX250 A

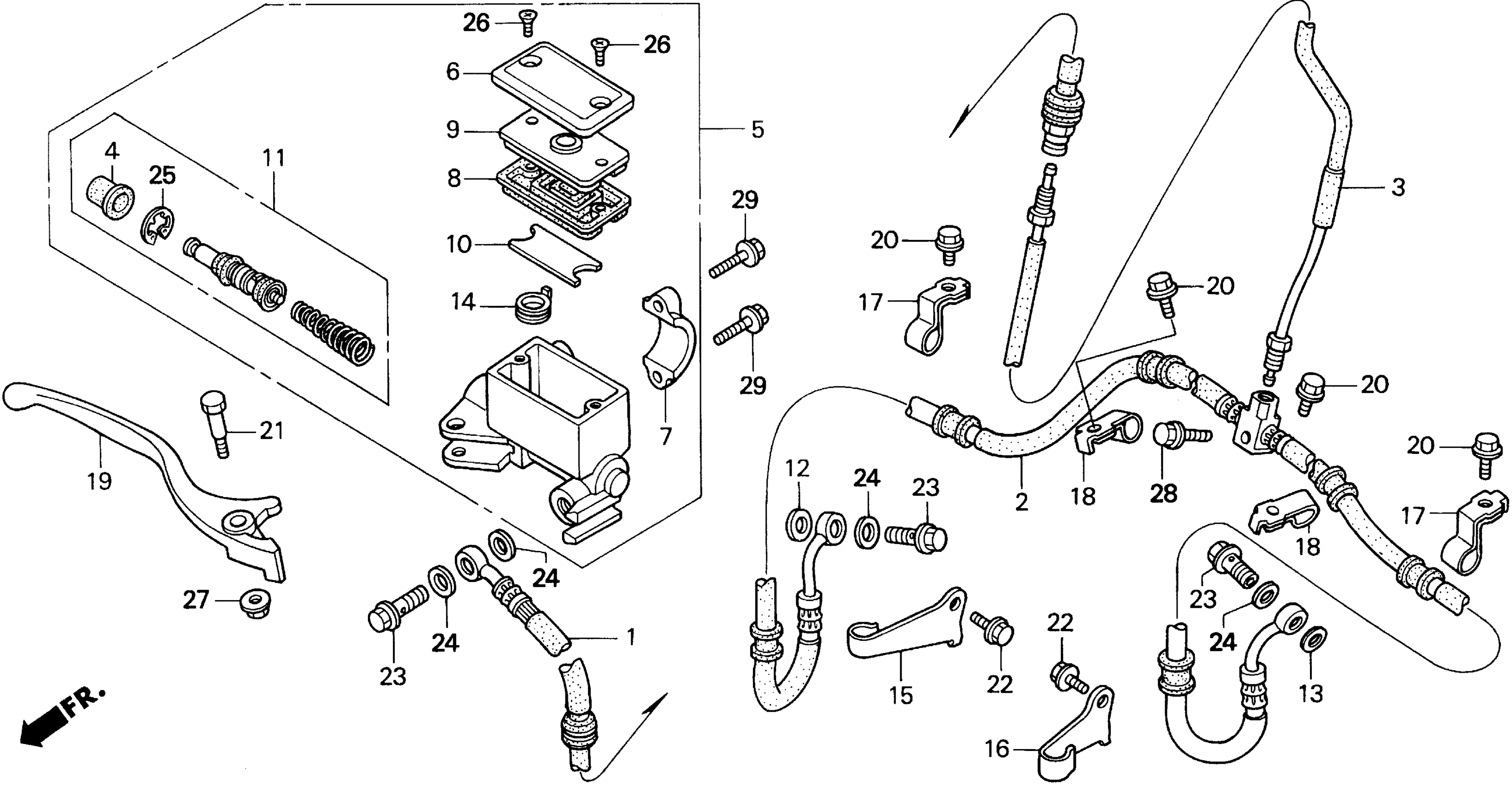

Схема переднего главного цилиндра тормоза для TRX250 A
Схема
Детали
Номер
Наименование детали
Цена
1
HOSE A, FR. BRAKE art. 45126-HM8-A01
По запросу
2
HOSE B, FR. BRAKE art. 45127-HM8-A01
По запросу
3
PIPE, FR. BRAKE art. 45128-HM8-000
По запросу
4
BOOT art. 45504-410-003
По запросу
5
MASTER CYLINDER SUB-ASSY., FR. art. 45510-HC4-305
По запросу
6
CAP, MASTER CYLINDER art. 45513-HA2-006
По запросу
7
HOLDER, MASTER CYLINDER art. 45517-166-006
По запросу
8
DIAPHRAGM art. 45520-MG7-006
По запросу
9
PLATE, DIAPHRAGM art. 45521-HA2-006
По запросу
10
FLOAT, FR. MASTER CYLINDER (NISSIN) art. 45523-HC4-841
По запросу
11
MASTER CYLINDER SET art. 45530-471-831
По запросу
12
WASHER, R. OIL BOLT art. 45535-HC4-840
По запросу
13
WASHER, L. OIL BOLT art. 45545-HC4-840
По запросу
14
SEPARATOR art. 46666-HB9-006
По запросу
15
CLAMP, R. BRAKE HOSE art. 51201-HM8-000
По запросу
16
CLAMP, L. BRAKE HOSE art. 51202-HM8-000
По запросу
17
CLAMP A, FR. BRAKE HOSE art. 51207-HM8-000
По запросу
18
CLAMP B, FR. BRAKE HOSE art. 51208-HM8-000
По запросу
19
LEVER, R. HANDLEBAR art. 53175-HC4-010
По запросу
20
BOLT, FLANGE (6X10) art. 90107-HC5-000
По запросу
21
BOLT, HANDLE LEVER PIVOT art. 90114-166-006
По запросу
22
BOLT, FLANGE (8X12) art. 90115-HM4-930
По запросу
23
BOLT, OIL (10X22) art. 90145-MS9-612
По запросу
24
Шайба-прокладка Honda art. 90545-300-000
от 368 ₽
25
CIRCLIP art. 90651-MA5-671
По запросу
26
SCREW, FLAT (4X12) art. 93600-04012-0G
По запросу
27
NUT, FLANGE (6MM) art. 94050-06000
По запросу
28
BOLT, FLANGE (6X16) art. 95701-06016-07
По запросу
29
BOLT, FLANGE (6X22) art. 96001-06022-07
По запросу
