модель 2000 года
- Модель TRX250 Recon
- Код модели TRX250 A

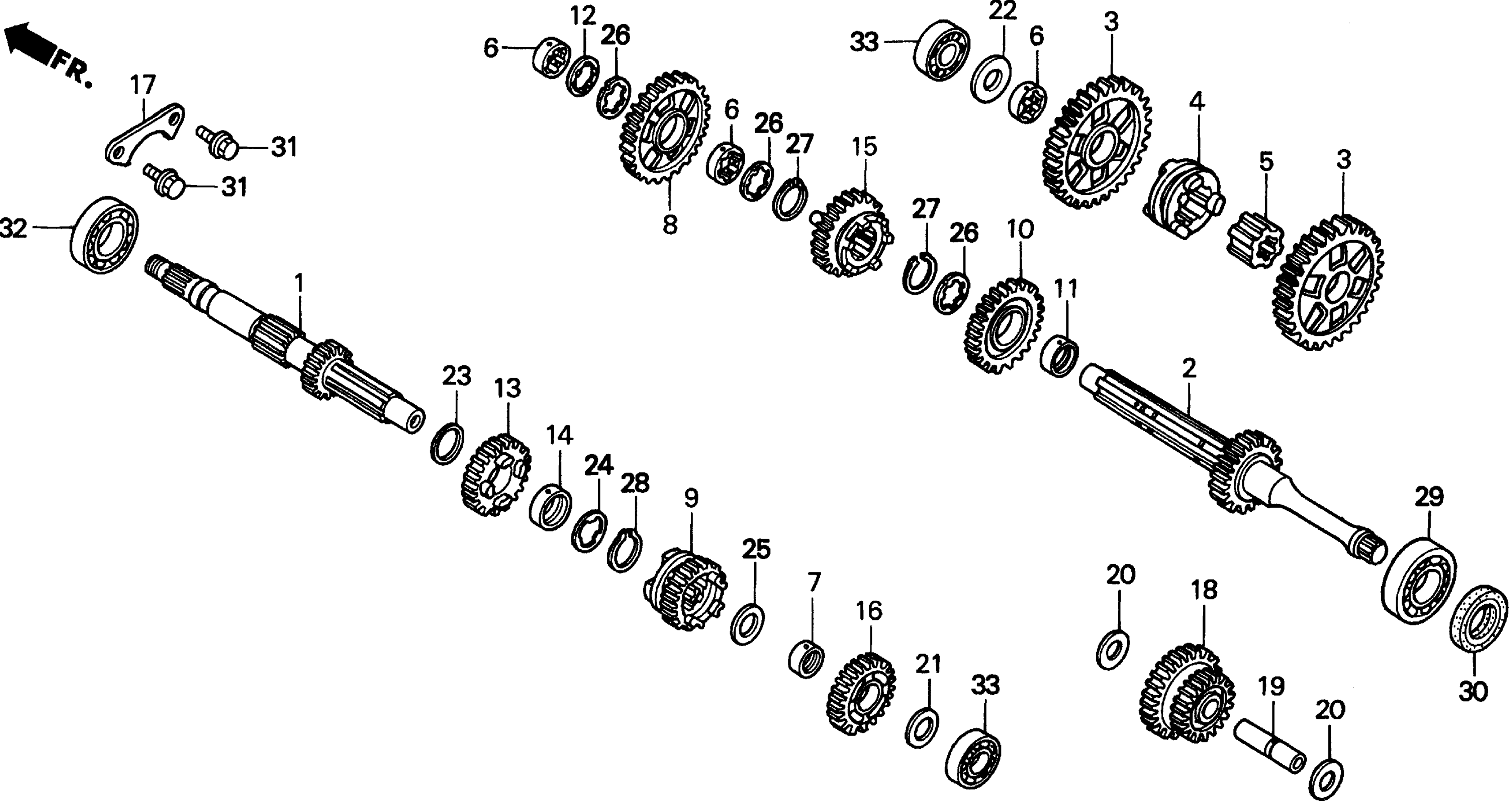

Схема трансмиссии для TRX250 A
Схема
Детали
Номер
Наименование детали
Цена
1
MAINSHAFT, TRANSMISSION art. 23211-HB3-000
По запросу
2
COUNTERSHAFT art. 23221-HM8-000
По запросу
3
GEAR, COUNTERSHAFT LOW & REVERSE (39T) art. 23411-HM8-000
По запросу
4
SHIFTER, REVERSE COUNTERSHAFT LOW GEAR art. 23412-HB3-000
По запросу
5
COLLAR, SPLINE art. 23413-HB3-000
По запросу
6
BUSH, SPLINE (22X8.5) art. 23414-HB3-000
По запросу
7
BUSH (15MM) art. 23415-HB3-000
По запросу
8
GEAR, COUNTERSHAFT SECOND (34T) art. 23431-HB3-000
По запросу
9
GEAR, MAINSHAFT THIRD (19T) art. 23441-HM8-000
По запросу
10
GEAR, COUNTERSHAFT THIRD (31T) art. 23451-HM8-000
По запросу
11
BUSH (22MM) art. 23452-HB3-000
По запросу
12
WASHER, LOCK art. 23456-KA3-000
По запросу
13
GEAR, MAINSHAFT FOURTH (22T) art. 23461-HF1-910
По запросу
14
BUSH (20MM) art. 23462-HB3-000
По запросу
15
GEAR, COUNTERSHAFT FOURTH (28T) art. 23471-HM8-000
По запросу
16
GEAR, MAINSHAFT FIFTH (25T) art. 23481-HB3-010
По запросу
17
PLATE, BEARING SETTING art. 23521-HM8-000
По запросу
18
GEAR, REVERSE IDLE (20T/33T) art. 23721-HM8-000
По запросу
19
SHAFT, REVERSE IDLE art. 23731-HB3-000
По запросу
20
WASHER, THRUST (13X27X1) art. 90451-HB3-000
По запросу
21
WASHER, THRUST (15MM) art. 90451-107-000
По запросу
22
WASHER, THRUST (15MM) art. 90452-HB3-000
По запросу
23
WASHER, THRUST (20MM) art. 90454-107-000
По запросу
24
WASHER A, SPLINE (20MM) art. 90455-107-000
По запросу
25
WASHER, THRUST (15X1) art. 90457-HB3-000
По запросу
26
WASHER, SPLINE (22MM) art. 90464-KE8-000
По запросу
27
CIRCLIP (22MM) art. 90601-329-000
По запросу
28
SET-RING (20MM) art. 90605-200-000
По запросу
29
BEARING, RADIAL BALL (S6205) (KOYO) art. 91002-HE0-003
По запросу
30
OIL SEAL (25X41.25X6) art. 91202-898-003
По запросу
31
BOLT, FLANGE (6X14) art. 95701-06014-00
По запросу
32
BEARING, RADIAL BALL (6204) art. 96100-62040-00
По запросу
33
BEARING, RADIAL BALL (6202U) art. 96140-62020
По запросу
