модель 2004 года
- Модель TRX250 Recon
- Код модели TRX250TE A

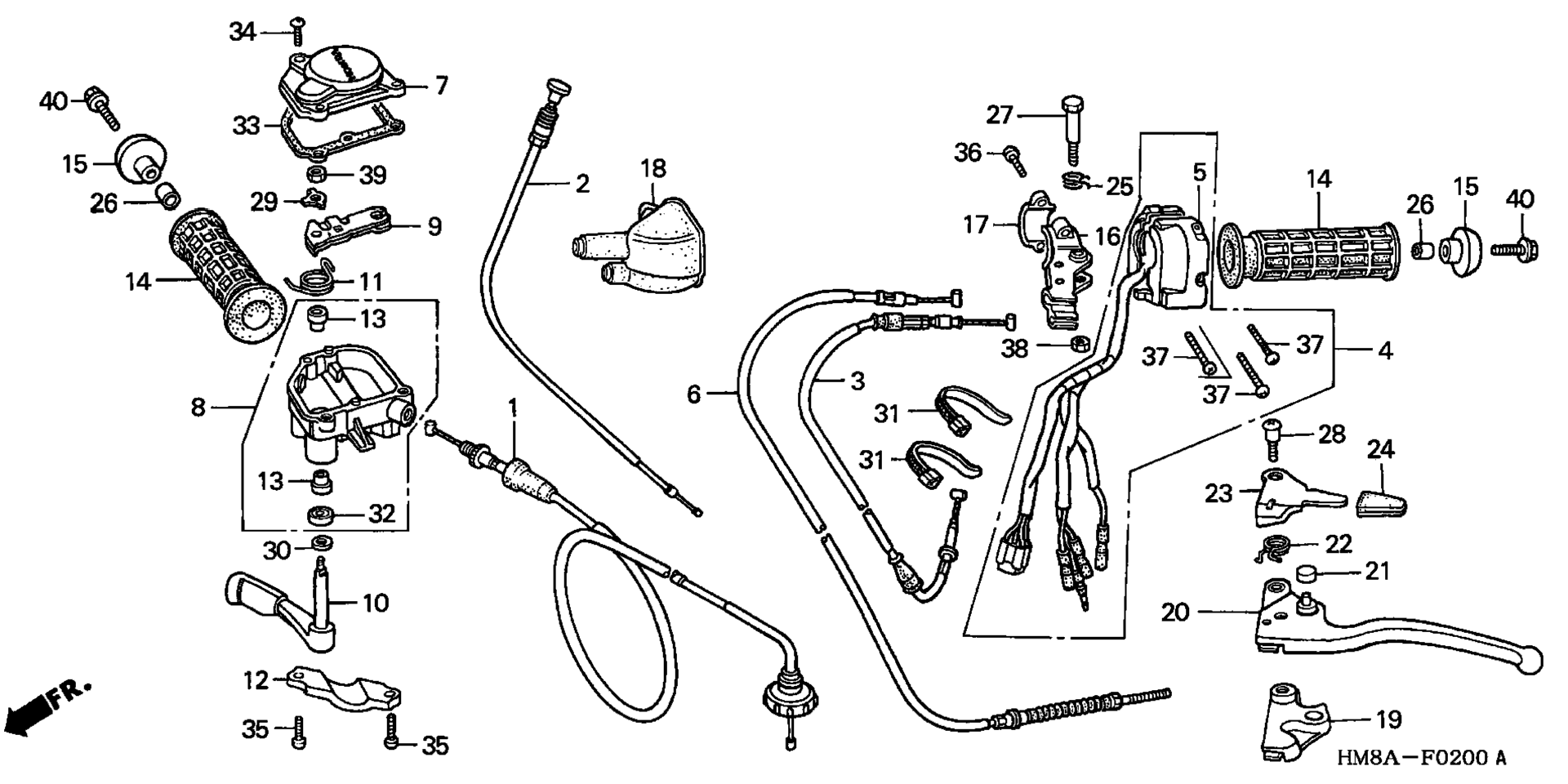

Схема ручка LEVERS / SWITCHES / CABLES ('02 '04) для TRX250TE A
Схема
Детали
Номер
Наименование детали
Цена
1
CABLE SET, THROTTLE art. 17920-HM8-305
По запросу
2
CABLE, CHOKE art. 17950-HM8-A01
По запросу
3
CABLE, REVERSE ASSIST art. 22880-HM8-000
По запросу
4
SWITCH SET, L. HANDLE art. 35020-HM8-A50
По запросу
6
CABLE, HAND BRAKE art. 43460-HM8-003
По запросу
7
COVER, THROTTLE CASE art. 53141-HC3-000
По запросу
8
CASE ASSY., THROTTLE LEVER art. 53143-HM7-305
По запросу
9
ARM, THROTTLE art. 53144-HA0-010
По запросу
10
LEVER, THROTTLE (COO) art. 53145-HA0-770
По запросу
11
SPRING, THROTTLE RETURN art. 53146-HM8-000
По запросу
12
HOLDER, THROTTLE CASE art. 53147-HM5-850
По запросу
13
BUSH, THROTTLE PIVOT art. 53148-HA0-000
По запросу
14
GRIP, HANDLE art. 53165-958-010
По запросу
15
GUARD, HANDLE END art. 53167-958-680
По запросу
16
BRACKET, BRAKE LEVER art. 53172-HN0-A11
По запросу
17
HOLDER, LEVER BRACKET art. 53173-376-000
По запросу
18
COVER, L. HANDLE LEVER art. 53177-HA0-680
По запросу
19
ARM, REVERSE ASSIST art. 53179-HN0-A10
По запросу
20
LEVER, RR. BRAKE art. 53180-HA8-770
По запросу
21
CAP, REVERSE PIN art. 53187-VM6-000
По запросу
22
SPRING, PARKING BRAKE LEVER art. 53191-961-010
По запросу
23
LEVER, PARKING BRAKE LOCK art. 53192-HN0-A00
По запросу
24
CAP, PARKING LEVER art. 53193-HA0-770
По запросу
25
SPRING, PARKING LEVER RETURN art. 53193-HN5-C20
По запросу
26
COLLAR, NUMBER BRACKET SETTING art. 84906-118-000
По запросу
27
BOLT, HANDLE LEVER PIVOT art. 90114-HM8-000
По запросу
28
SCREW, PARKING LEVER PIVOT art. 90115-HA6-000
По запросу
29
WASHER, LOCK (6MM) art. 90501-HA0-000
По запросу
30
WASHER (9X20) art. 90504-HA0-000
По запросу
31
BAND, WIRE (BLACK) art. 90652-KT1-771
По запросу
32
DUST SEAL (9X16X5) (ARAI) art. 91210-HA0-004
По запросу
33
GASKET, THROTTLE CASE art. 91532-HA0-020
По запросу
34
SCREW, PAN (4X16) art. 93500-04016-0G
По запросу
35
SCREW, PAN (5X14) art. 93500-05014-0G
По запросу
36
SCREW, PAN (5X18) art. 93500-05018-0G
По запросу
37
SCREW, PAN (5X28) art. 93500-05028-0G
По запросу
38
NUT, HEX. (6MM) art. 94001-06070-0S
По запросу
39
NUT, HEX. (6MM) art. 94002-06000-0S
По запросу
40
BOLT, FLANGE (6X25) art. 95701-06025-07
По запросу
