модель 2004 года
- Модель TRX250 Recon
- Код модели TRX250TE A

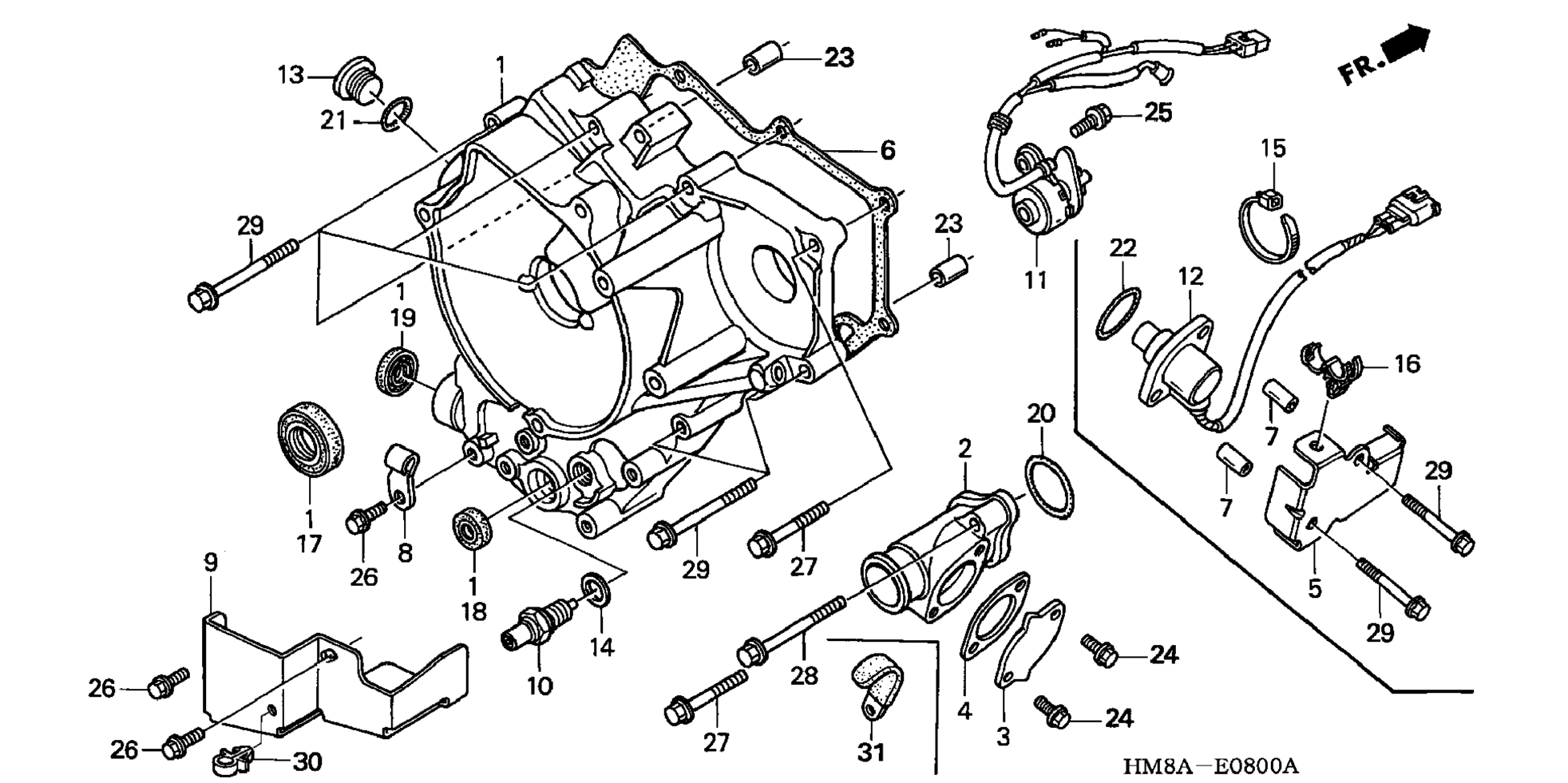

Схема задний CRANKCASE крышки для TRX250TE A
Схема
Детали
Номер
Наименование детали
Цена
1
COVER, RR. CRANKCASE art. 11340-HM8-A50
По запросу
2
PROTECTOR, COUNTERSHAFT art. 11355-HM8-A41
По запросу
5
PROTECTOR, SPEED SENSOR art. 11359-HM8-A50
По запросу
6
GASKET, RR. CRANKCASE COVER art. 11395-HM8-A40
По запросу
7
COLLAR, SPEEDSENSOR PROTECTOR art. 18318-HM8-A50
По запросу
8
HOLDER, REVERSE STOPPER WIRE art. 24866-HM8-A40
По запросу
9
PROTECTOR, REVERSE LEVER art. 24880-HM8-A40
По запросу
10
SWITCH ASSY., NEUTRAL (TOYO) art. 35600-HA0-003
По запросу
11
SWITCH ASSY., CHANGE art. 35759-HM8-A51
По запросу
12
SENSOR ASSY., SPEED art. 37700-HM8-A52
По запросу
13
CAP (14MM) art. 90084-KY2-000
По запросу
14
Шайба-прокладка Honda art. 90545-300-000
от 368 ₽
16
CLIP, HARNESS art. 90684-ZA0-601
По запросу
17
OIL SEAL (10X20X5) (ARAI) art. 91202-HC0-003
По запросу
17
OIL SEAL (22X32X7) (ARAI) art. 91202-HB3-003
По запросу
18
OIL SEAL (10X20X5) (ARAI) art. 91202-HC0-003
По запросу
18
OIL SEAL (22X32X7) (ARAI) art. 91202-HB3-003
По запросу
19
OIL SEAL (12X20X5) (ARAI) art. 91205-KF0-003
По запросу
20
O-RING (44.1X2.2) (NOK) art. 91302-P0Z-003
По запросу
21
Кольцо 913.8X2.5 Honda 1303-377-000 art. 91303-377-000
По запросу
22
O-RING (18.3X2.4) (NOK) art. 91321-PF4-004
По запросу
23
Палец 8X14 Honda art. 94301-08140
от 221 ₽
25
BOLT, FLANGE (6X14) art. 95701-06014-00
По запросу
26
BOLT, FLANGE (6X16) art. 95701-06016-07
По запросу
27
BOLT, FLANGE (6X25) art. 95701-06025-00
По запросу
28
BOLT, FLANGE (6X35) art. 95701-06035-00
По запросу
29
BOLT, FLANGE (6X40) art. 95701-06040-00
По запросу
