модель 2004 года
- Модель TRX500 Foreman Rubicon
- Код модели TRX500FA A

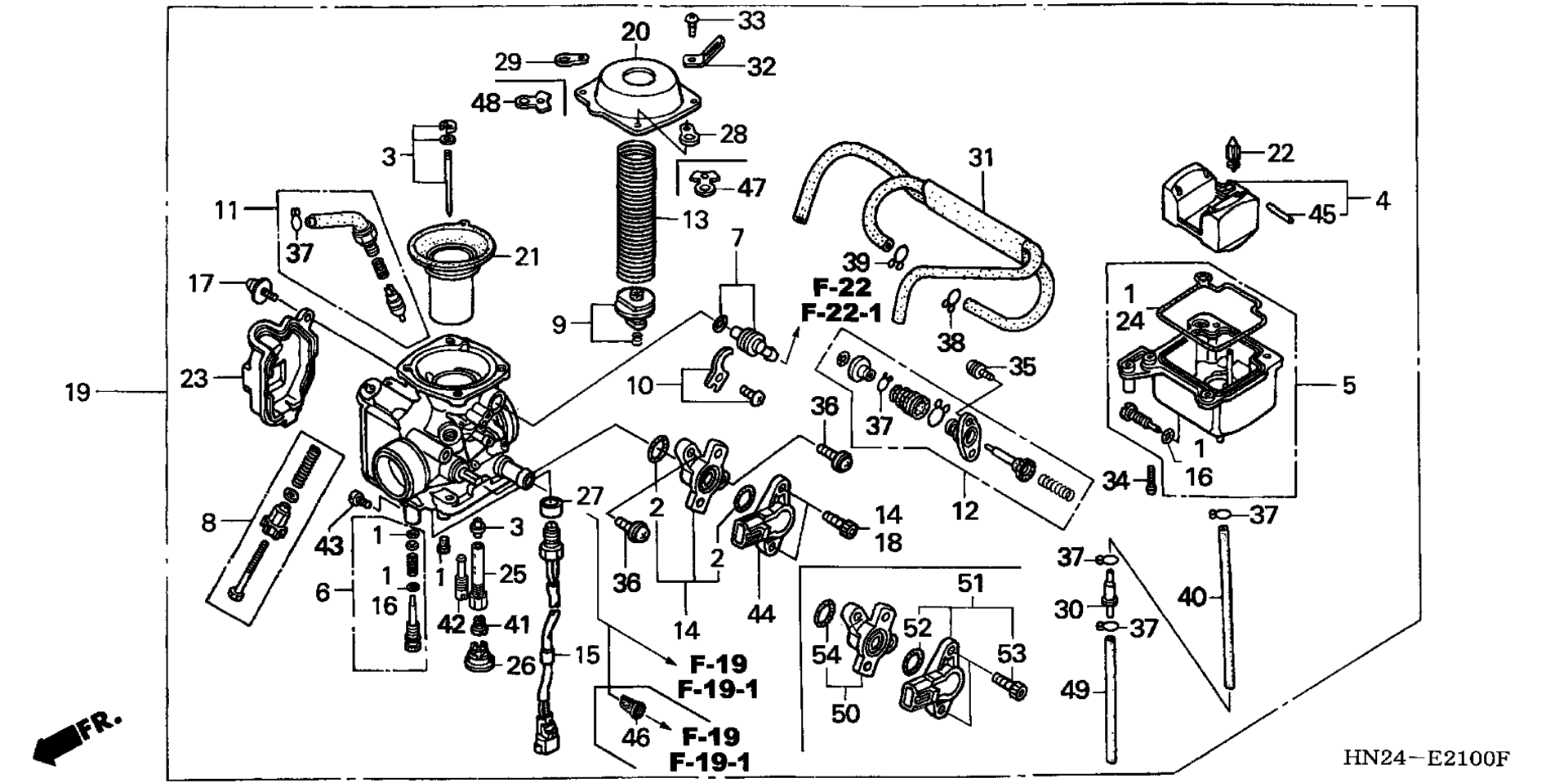

Схема карбюратора для TRX500FA A
Схема
Детали
Номер
Наименование детали
Цена
1
GASKET SET art. 16010-HN7-003
По запросу
2
GASKET SET art. 16010-HN2-003
По запросу
3
NEEDLE SET, JET art. 16012-HN2-003
По запросу
4
FLOAT SET art. 16013-HN8-003
По запросу
5
CHAMBER SET, FLOAT art. 16015-HN2-A01
По запросу
6
SCREW SET art. 16016-HM7-670
По запросу
7
JOINT SET art. 16026-MR1-004
По запросу
8
SCREW SET art. 16028-HM5-730
По запросу
9
PLATE SET, VALVE art. 16037-HN2-003
По запросу
10
PLATE SET, STAY art. 16038-HN8-003
По запросу
11
VALVE, STARTER art. 16046-HN2-003
По запросу
12
PUMP SET art. 16048-HN7-003
По запросу
13
SPRING, COMPRESSION COIL art. 16050-MBH-670
По запросу
14
SPACER SET, THROTTLE SENSOR art. 16060-HN2-003
По запросу
15
HEATER ASSY. art. 16070-HN5-672
По запросу
16
O-RING (1.3X4.3) art. 16075-GHB-640
По запросу
17
SCREW-WASHER art. 16080-HC0-003
По запросу
18
SCREW, TORX (5X16) art. 16080-MT7-000
По запросу
19
CARBURETOR ASSY. (VE6AC A) art. 16100-HN2-A01
По запросу
20
TOP art. 16107-HN2-003
По запросу
21
PISTON, VACUUM art. 16111-HN2-003
По запросу
22
VALVE, FLOAT art. 16155-HN7-003
По запросу
23
COVER, BODY art. 16157-HN8-003
По запросу
24
GASKET, FLOAT CHAMBER art. 16163-MEA-671
По запросу
25
HOLDER, NEEDLE JET art. 16165-HN2-003
По запросу
26
HOLDER, JET art. 16168-HC4-003
По запросу
27
COLLAR, SETTING art. 16172-KEB-610
По запросу
28
BINDER art. 16179-HA0-003
По запросу
29
BINDER art. 16179-428-671
По запросу
30
VALVE, ONE-WAY art. 16180-HC4-003
По запросу
31
TUBE, AIR VENT art. 16196-HN2-003
По запросу
32
CLIP, PLATE art. 17191-MN5-740
По запросу
33
SCREW, PAN (4X8) art. 93500-04008-0H
По запросу
34
SCREW, PAN (4X14) art. 93500-04014-0H
По запросу
35
SCREW-WASHER (4X12) art. 93892-04012-08
По запросу
36
SCREW-WASHER (5X14) art. 93892-05014-08
По запросу
37
CLIP, TUBE (B7) art. 95002-02079
По запросу
38
CLIP, TUBE (B8) art. 95002-02089
По запросу
39
CLIP, TUBE (B6.5) art. 95002-02659
По запросу
40
BULK HOSE, VACUUM (3.5X1000) (3.5X140) art. 95005-35001-50M
По запросу
41
JET, MAIN (#152) art. 99101-GHB-1520
По запросу
41
JET, MAIN (#158) art. 99101-HN2-1580
По запросу
42
JET, SLOW (#45) art. 99104-KPF-0450
По запросу
43
JET (#85) art. 99112-HN2-0850
По запросу
44
Датчик Honda art. 37890-HN2-006
от 1 490 ₽
Аналог
1 490 ₽
Требуется 1 шт.
45
PIN, ARM art. 16152-HN8-003
По запросу
46
SCREEN, FUEL STRAINER art. 16176-MW3-A80
По запросу
49
BULK HOSE, VACUUM (3.5X1000) (3.5X140) art. 95005-35001-50M
По запросу
