модель 2004 года
- Модель TRX500 Foreman Rubicon
- Код модели TRX500FA A

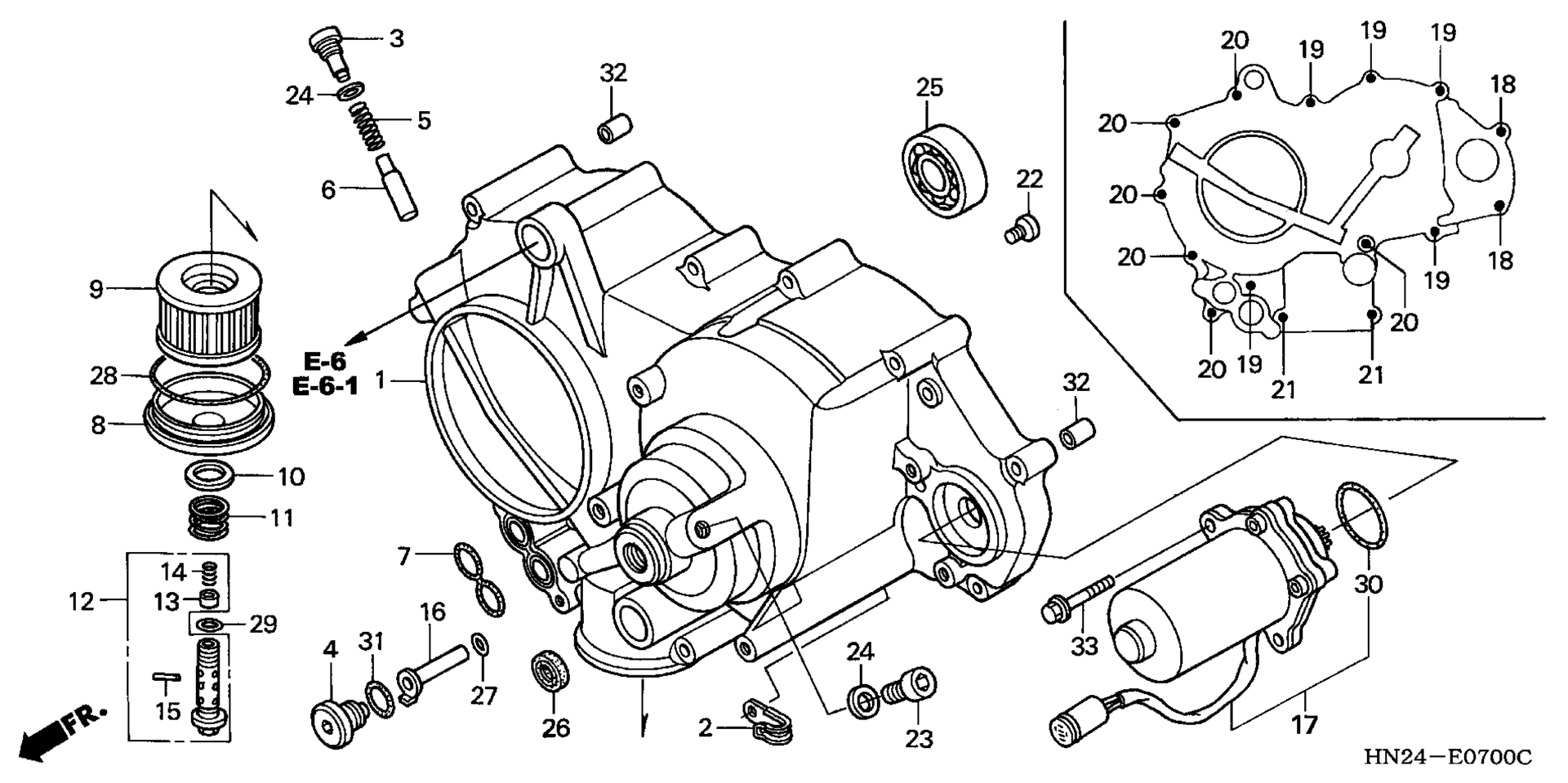

Схема передней крышки картера для TRX500FA A
Схема
Детали
Номер
Наименование детали
Цена
1
COVER, FR. CRANKCASE art. 11330-HN2-000
По запросу
2
CLAMP, CONTROL MOTOR art. 11333-HN2-000
По запросу
3
BOLT, VALVE SETTING art. 11334-HN2-000
По запросу
4
BOLT, FEED PIPE SETTING art. 11335-HN2-000
По запросу
5
SPRING, ORIFICE VALVE (PINK) art. 11336-HN2-000
По запросу
6
VALVE, RELIEF art. 11337-HN2-000
По запросу
7
Прокладка Honda art. 15152-HN2-000
По запросу
8
COVER, OIL FILTER art. 15411-HN2-000
По запросу
9
Фильтр масляный Honda art. 15412-KEA-003
от 500 ₽
10
Шайба масляного фильтра Honda art. 15414-300-000
По запросу
11
Пружина масляного фильтра Honda art. 15415-413-000
По запросу
12
BOLT, OIL FILTER CENTER art. 15420-HN2-000
По запросу
13
VALVE, CHECK art. 15473-300-300
По запросу
14
SPRING, CHECK VALVE art. 15474-300-310
По запросу
15
PIN, SPRING SETTING art. 15477-300-300
По запросу
16
PIPE, FEED art. 26631-HN2-000
По запросу
17
Мотор управления переключением art. 31300-HN2-003
По запросу
18
BOLT, FLANGE (6X32) (NSHF) art. 90004-GHB-690
По запросу
19
BOLT, FLANGE (6X50) (NSHF) art. 90004-GHB-730
По запросу
20
BOLT, FLANGE (6X75) (NSHF) art. 90004-GHB-780
По запросу
21
BOLT, FLANGE (6X95) (NSHF) art. 90004-GHB-820
По запросу
22
BOLT, SEALING (10MM) art. 90083-PL3-000
По запросу
23
BOLT, SPECIAL (10X13) art. 90101-VD6-003
По запросу
24
Шайба-прокладка Honda art. 90545-300-000
от 368 ₽
24
WASHER, OIL BOLT art. 90545-MC0-000
По запросу
25
BEARING, RADIAL BALL (6303SP) art. 91009-HA0-004
По запросу
26
Сальник 13X22X5 Honda art. 91204-KE8-003
По запросу
27
O-RING (7.7X2.3) (ARAI) art. 91301-PC9-003
По запросу
28
--Прокладка крышки масляного фильтра art. 91301-107-000
По запросу
29
Кольцо Honda 15X2.5 art. 91302-377-000
По запросу
30
Кольцо резиновое Honda art. 91351-HM8-A51
По запросу
31
Кольцо 22.1X2 Honda art. 91305-679-003
По запросу
32
Палец 8X14 Honda art. 94301-08140
от 221 ₽
33
Болт 6х22 Honda art. 95701-06022-00
По запросу
