модель 2009 года
- Модель TRX500 Foreman
- Код модели TRX500FE 2A

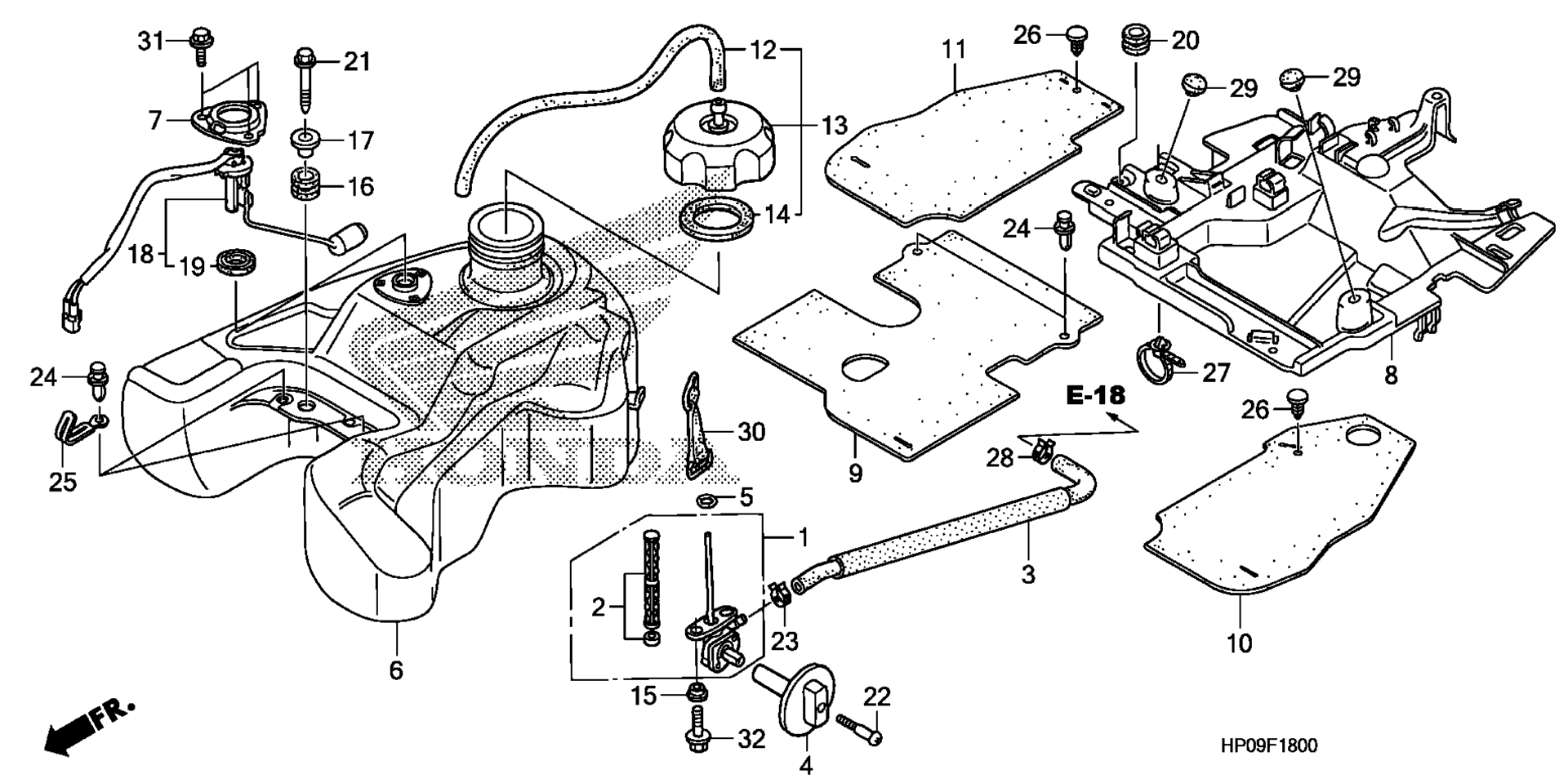

Схема топливного бака для TRX500FE 2A
Схема
Детали
Номер
Наименование детали
Цена
1
PETCOCK ASSY. art. 16950-HP0-A01
По запросу
2
SCREEN SET, FUEL STRAINER art. 16952-HP0-A01
По запросу
3
TUBE, FUEL art. 16955-HP0-B80
По запросу
4
LEVER, PETCOCK *NH1* (BLACK) art. 16963-HP0-A00ZA
По запросу
5
O-RING (11.8X3.55) art. 16997-467-000
По запросу
6
TANK, FUEL art. 17510-HP0-B80
По запросу
7
PLATE, UNIT SET art. 17515-GBL-760
По запросу
8
PROTECTOR, TANK HEAT (LOWER) art. 17515-HP0-A00
По запросу
9
RUBBER, RR. SEAL art. 17516-HP0-A50
По запросу
10
RUBBER, L. FR. SEAL art. 17517-HP0-A00
По запросу
11
RUBBER, R. FR. SEAL art. 17518-HP0-A00
По запросу
12
TUBE, FUEL CAP BREATHER art. 17521-HA2-670
По запросу
13
Крышка бензобака Honda art. 17620-HF7-000
По запросу
14
GASKET, FUEL CAP art. 17624-HF7-000
По запросу
15
COLLAR, FUEL TANK SETTING art. 17626-467-000
По запросу
16
RUBBER, MUFFLER art. 18334-KA3-830
По запросу
17
COLLAR, RADIATOR MOUNTING art. 19052-MGH-640
По запросу
18
Датчик уровня топлива Honda art. 37080-HP0-A01
По запросу
19
GASKET, BASE art. 37801-GA7-700
По запросу
20
RUBBER, TAILLIGHT MOUNTING art. 80219-HC4-000
По запросу
21
BOLT, SPECIAL (6X32) art. 90101-HM8-000
По запросу
22
SCREW, L. HANDLEBAR LEVER PIVOT art. 90116-GF8-000
По запросу
23
CLAMP, TUBE (12.0) art. 90651-HN6-A51
По запросу
24
Пистон пластиковый Honda art. 90653-HC4-900
По запросу
25
CLIP, WIRE HARNESS art. 91405-MG1-000
По запросу
26
CLIP, WASHER MOUTH art. 91504-SD5-901
По запросу
27
CLIP, HARNESS BAND (151.5MM) (NATURAL) art. 91540-S30-003
По запросу
28
CLAMP, TUBE (D13) art. 95002-41300-05
По запросу
29
RUBBER C, STAND STOPPER art. 95011-63000
По запросу
30
BAND A, BATTERY art. 95012-11001
По запросу
31
BOLT, FLANGE (6X10) art. 96001-06010-00
По запросу
32
BOLT, FLANGE (6X16) art. 96001-06016-00
По запросу
