модель 2009 года
- Модель TRX500 Foreman
- Код модели TRX500FE 2A

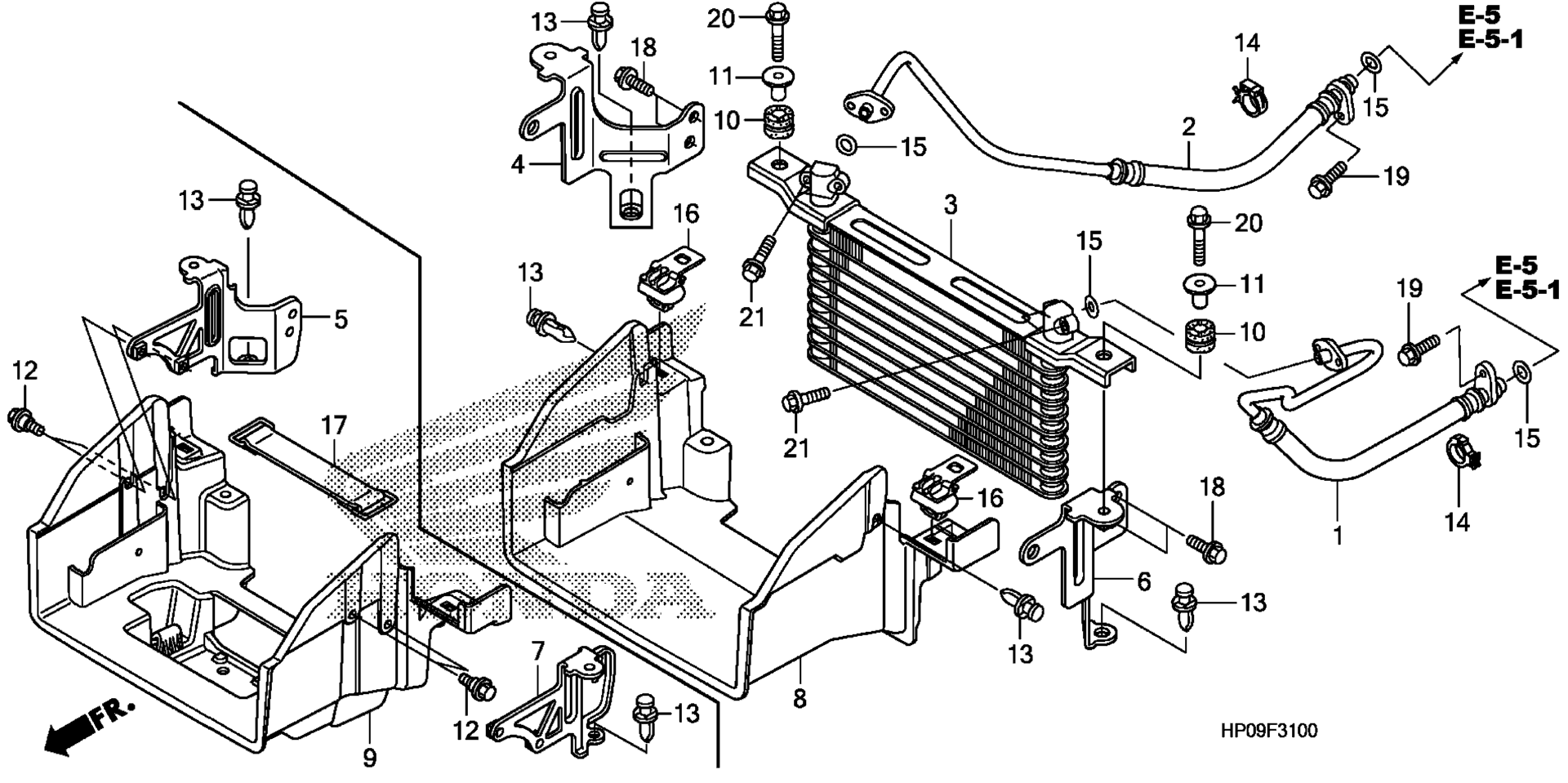

Схема масляного радиатора для TRX500FE 2A
Схема
Детали
Номер
Наименование детали
Цена
1
HOSE, L. OIL art. 15540-HP0-B00
По запросу
2
HOSE, R. OIL art. 15550-HP0-B00
По запросу
3
COOLER, OIL art. 15600-HP0-A51
По запросу
4
STAY, R. FR. OIL COOLER art. 15610-HP0-A50
По запросу
6
STAY, L. FR. OIL COOLER art. 15620-HP0-A50
По запросу
8
SPLASH GUARD, OIL COOLER art. 15640-HP0-A50
По запросу
10
Втулка резиновая Honda art. 19051-KA3-830
По запросу
11
COLLAR, RADIATOR MOUNTING art. 19052-MGH-640
По запросу
13
Пистон пластиковый Honda art. 90653-HC4-900
По запросу
14
CLIP, CABLE (20MM) art. 90690-GHB-661
По запросу
15
O-RING (11X2.4) art. 91314-HN6-000
По запросу
16
CLIP, CONNECTOR (BLACK) art. 91565-SEL-003
По запросу
18
BOLT, FLANGE (6X12) art. 95701-06012-00
По запросу
19
BOLT, FLANGE (6X18) art. 95701-06018-00
По запросу
20
Болт 6х22 Honda art. 95701-06022-00
По запросу
21
BOLT, FLANGE (6X20) art. 96001-06020-00
По запросу
